FeatureWorks——与SolidWorks完全集成的特征识别软件

FeatureWorks是第一个为CAD用户设计的特征识别软件。与其它CAD系统共享三维模型，充分利用原有的设计数据，更快将向SolidWorks系统过渡，这就是特征识别软件FeatureWorks所带来的好处。

FeatureWorks同SolidWorks 2001完全集成。当引入其它CAD软件的三维模型时，FeatureWorks能够重新生成新的模型，引进新的设计思路。FeatureWorks对静态的转换文件进行智能化处理，获取有用的信息，减少了重建模型所化的时间。

FeatureWorks最适合识别带有长方形、圆锥形、圆柱形的零件和钣金零件。

FeatureWorks提供了崭新的灵活功能，包括在任何时间按任意顺序交互式操作以及自动进行特征识别。FeatureWorks 提供了在新的特征树内进行再识别和组合多个特征的能力，新增功能还包含识别拔模特征和筋特征的能力。

重建模型费时费力
标准的数据转换器使人们可以共享不同CAD系统的几何信息，但是转换的模型有时成功，有时不成功，通常需要人工重建模型。人们往往需要引入新的设计意图，或增加转换过程中丢失的信息。FeatureWorks软件能让你迅速而方便地在转化的数据模型中添加新的设计意图。

第一个为用户设计的特征识别软件
FeatureWorks与SolidWorks完全集成，是第一个为用户而设计的特征识别软件。FeatureWorks能对由标准数据转换器转换来的几何模型进行特征识别，为几何模型添加信息，形成SolidWorks特征管理员中的特征。

方便地对孔、切除、圆角、倒角和拉伸的尺寸和位置进行修改
一旦特征识别完成后，你可以用SolidWorks的命令按需要对设计进行修改。例如你可以简单地将识别后的孔直径从3cm改成5cm。由FeatureWorks识别的特征是完全可以编辑的、是全相关的和参数化的，而且你可随时增加新的特征。FeatureWorks给以前的设计数据赋予新的价值，使不同的CAD用户之间更方便、更快地共享三维设计模型。

保持设计思想，提高产品质量
FeatureWorks不仅能够灵活地对转化数据进行修改，而且能保持或修改新的设计思想。例如一个孔原来是“盲孔”或“通孔”，转换时它可能丢失就需要重新定义，因此转换时需要保持原始的设计思想，以确保产品质量。

使用特征识别，节省时间
FeatureWorks可以从标准转换器转换的几何模型捕捉所有的数据，然后进行特征识别。标准数据格式包括STEP，IGES，SAT(ACIS)，VDAFS和Parasolid。FeatureWorks最适合识别规则的机加工轮廓和钣金特征，其中包括：

拉伸特征，特征的轮廓是由直线、圆或圆弧构成；
圆柱或圆锥形状的旋转特征；
所有孔特征，包括简单孔、螺纹孔和台阶孔；
筋和拔模特征；
等半径圆角；
其他诸如倒角或圆角的特征。

自动和交互两种方式
FeatureWorks提供自动和交互两种特征识别方式。自动的方式不需要人工干预。一般情况下，如果不能自动识别特征时，就有一个交互式的对话框弹出，通过简单的交互，点取一个孔或凸台的一个面，你通过控制或指定设计意图来实现特征识别。模型指示器显示特征识别前后的轮廓变化。在交互识别方式和自动识别方式可以交替使用。

安装简单，易学易用，与SolidWorks完全集成
启动FeatureWorks非常简单。你可以从SolidWorks菜单中选取所有FeatureWorks的命令，SolidWorks中特征管理员中特征树自动保存有FeatureWorks识别的特征，整个操作过程直观、简单。FeatureWorks与SolidWorks一样具有统一的Windows风格界面。

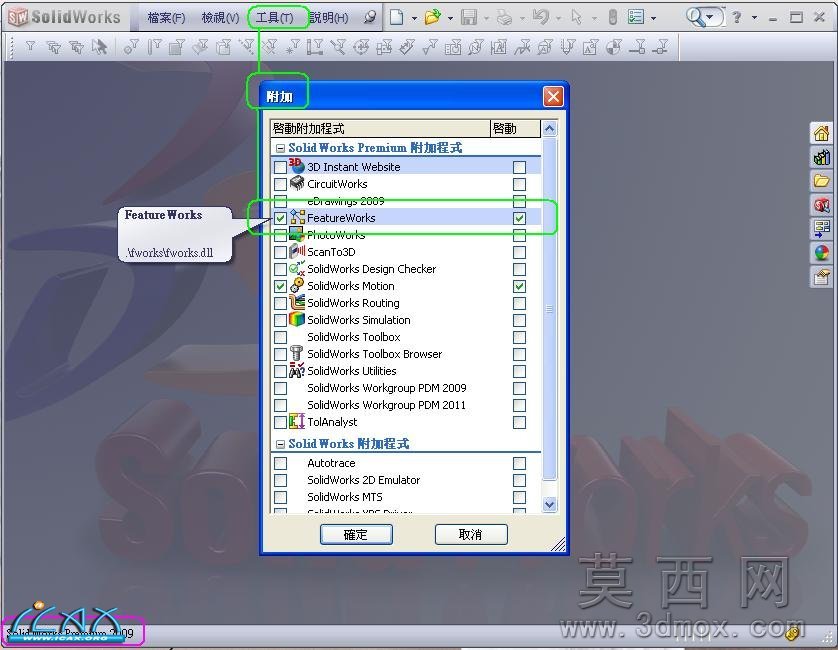

安裝Premium以上版本才能附加.
