每一种设计都是有着属于自己的阶段的，因此当你决定进行设计的时候，就要知道你所设计的机械图设计的具体阶段。从而根据每个阶段的需要，让你的机械设计得比较好，也比较完美。但是前提就是要了解制定机械设计图的阶段，从而更好地去进行把握。那么制定机械设计图的三个阶段具体是怎么样的?接下来让我们一起去看看吧：

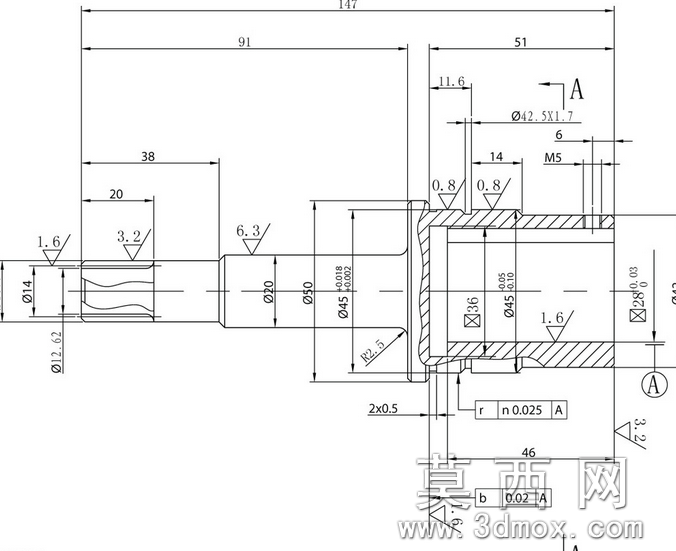

    在设计开始之前，先要制定机械设计任务。当设计任务比较复杂时，一般采用三阶段设计，即初步设计、技术设计和工作图设计;当任务比较简单，如简单机械的新型设计、一般机械的继承设计或变型设计，则一开始就将设计做到技术设计深度，经审查、修改和批准后做工作图设计，而成为两阶段设计。

    在三阶段设计中的初步设计阶段，设计的主要步骤是确定工作原理和基本结构型式，运动设计，设计主要零、部件、绘制初步总图,初步设计审查。在技术设计阶段,主要步骤是根据审查意见修改设计，设计全部零、部件，绘制新的总图，技术设计审查。

    在工作图设计阶段，根据审查意见修改设计，绘制全部工作图和制定全部技术文件。对于批量或大量生产的产品，还要进行定型设计。在设计的每个步骤中，都可能发现前面步骤中某些决定不合理，这就需要折回到前面那个步骤，修改不合理的决定，重做随后的设计工作。

    其次是制定设计任务，这是设计的前期工作。设计任务的根据是用户订货、市场需要和新的科研成果。设计部门应用各种技术和市场情报，拟列可能方案，比较其利弊，与经营部门和用户共同商议，制定合理的设计任务目标。这对新型设计特别重要。任务目标的失误将造成经济上的严重损失，甚至遭到全面失败。

    其次是确定工作原理和基本结构型式，如设计任务未作明确规定,设计的第一个步骤就是确定总体方案,即确定所要应用的工作原理和与之相应的结构型式。例如设计大功率船用柴油机，首先要确定是用二冲程、双作用、十字头、低速柴油机，还是用四冲程、单作用、中速柴油机。又例如设计用以粗碎岩石的破碎机械，首先要确定是采用以挤压和弯折为主要破碎作用的颚式或旋回式破碎机，或者采用以冲击为主要作用的单转子或双转子冲击式破碎机。
