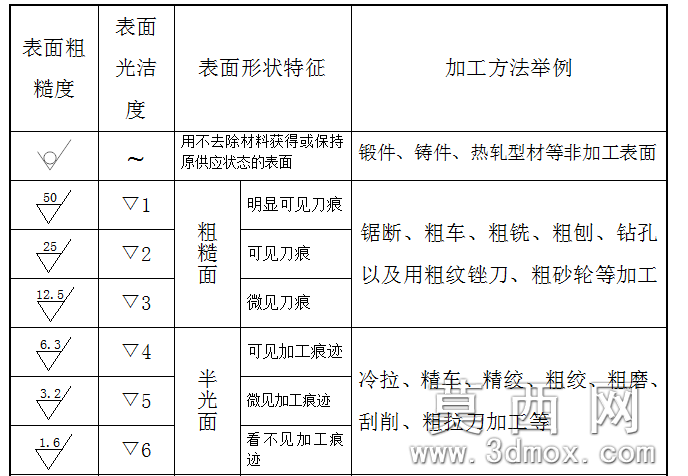

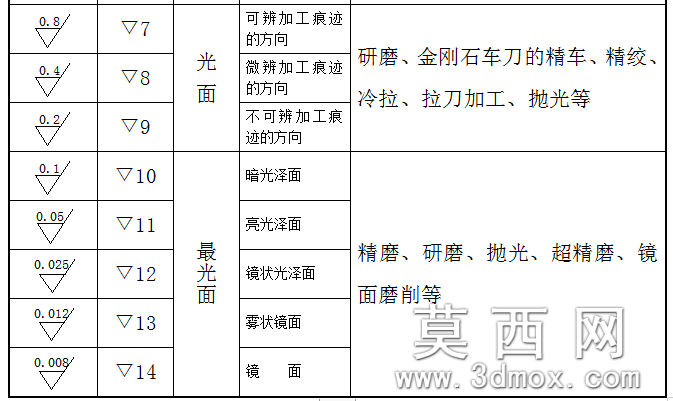

表面光洁度与表面粗糙度对照表
|
光洁度（旧国标） |
粗糙度 |
|||
|
级别 |
Ra（μm） |
Ra（μm） |
||
|
方案1 |
方案2 |
方案3 |
||
|
▽1 |
40~80 |
50 |
100 |
80 |
|
▽2 |
20~40 |
25 |
50 |
40 |
|
▽3 |
10~20 |
12.5 |
25 |
20 |
|
▽4 |
5~10 |
6.3 |
12.5 |
10 |
|
▽5 |
2.5~5 |
3.2 |
6.3 |
5 |
|
▽6 |
1.25~2.5 |
1.6 |
3.2 |
2.5 |
|
▽7 |
0.63~1.25 |
0.8 |
1.6 |
1.25 |
|
▽8 |
0.32~0.63 |
0.4 |
0.8 |
0.63 |
|
▽9 |
0.16~0.32 |
0.2 |
0.4 |
0.32 |
|
▽10 |
0.08~0.16 |
0.1 |
0.2 |
0.16 |
|
▽11 |
0.04~0.08 |
0.05 |
0.1 |
0.08 |
|
▽12 |
0.02~0.04 |
0.025 |
0.05 |
0.04 |
|
▽13 |
0.01~0.02 |
0.012 |
0.025 |
0.02 |
|
▽14 |
>0.01 |
0.006 |
0.012 |
0.01 |
Ra:轮廓算术平均偏差值
*.方案1的Ra与旧国标各等级的平均值相近,能保证产品质量,建议用于重要表面.
**.方案2的Ra比旧国标的各等级上限大25%,其经济性较好,建议用于不太重要的表面.
***.方案3的Ra与旧国标各等级上限一致,当提高产品的制造精度有困难,而降低又不能保证功能时采用.

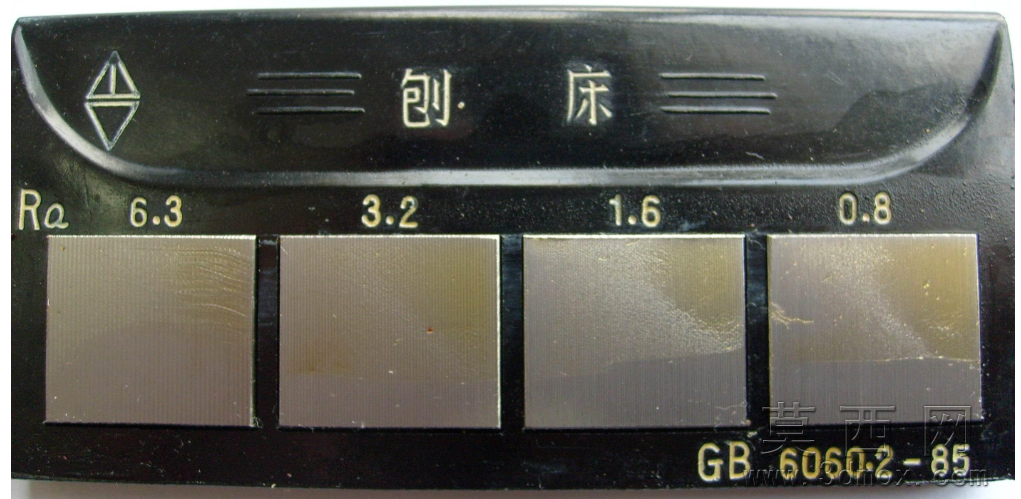

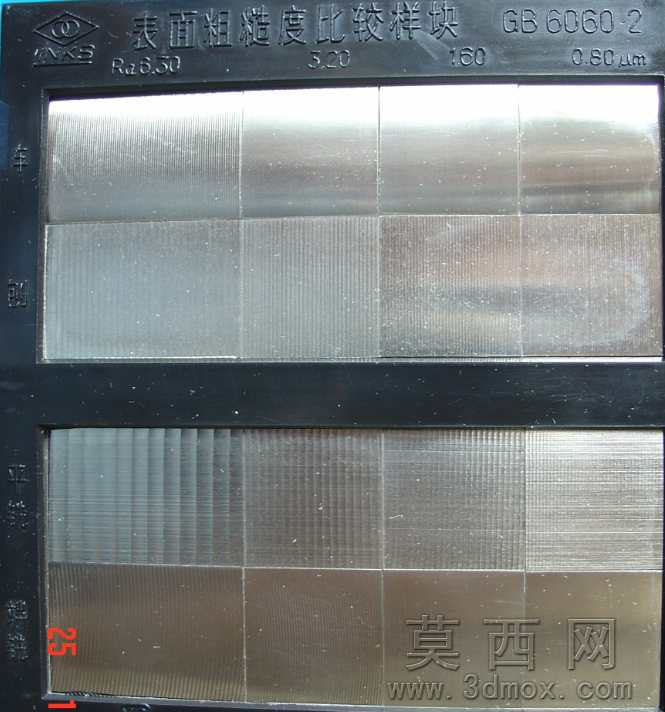

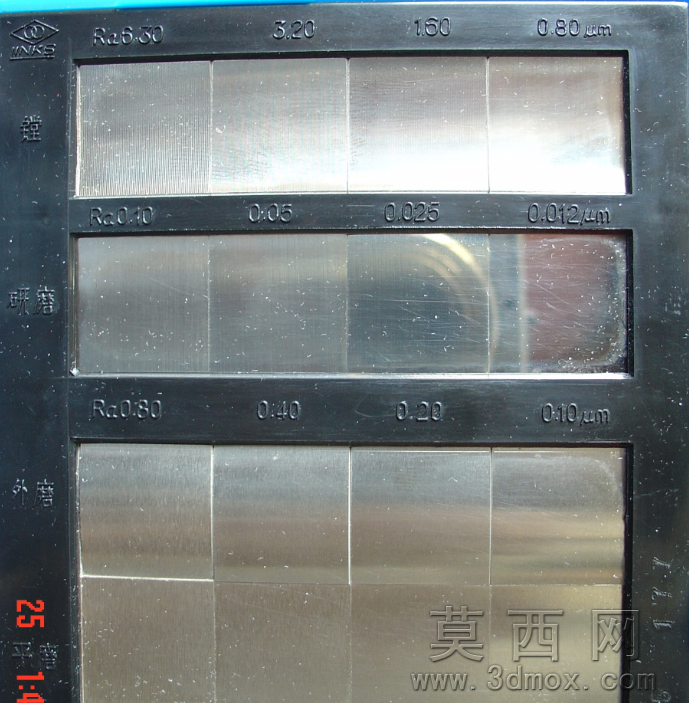

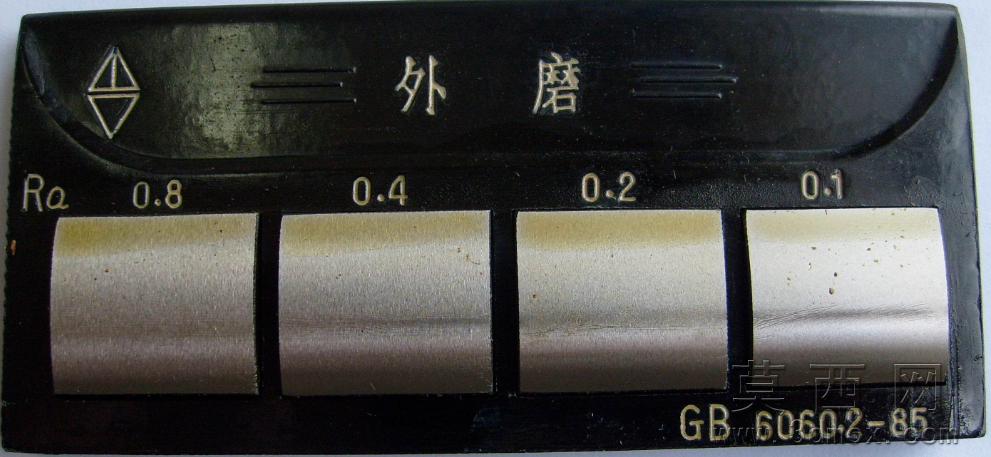

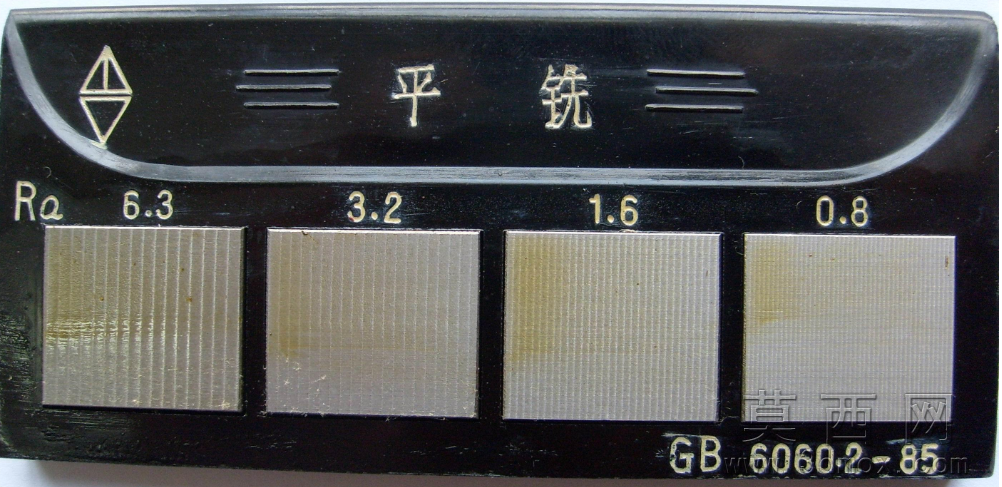

《粗糙度比较样块图片》
