苹果Dock转USB数据线三维结构模型

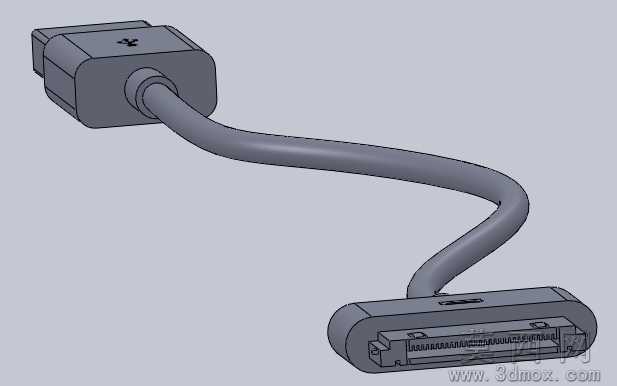

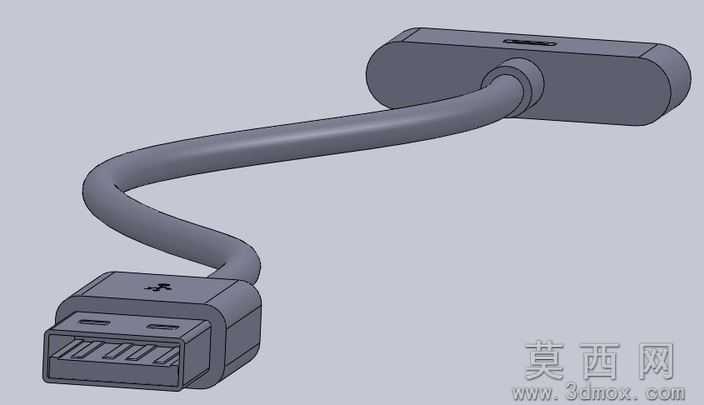

本模型为苹果早期Dock接口转USB数据线的完整三维结构模型，建模全程基于SolidWorks2010平台完成，整体建模流程遵循从核心部件到整体装配的逻辑：首先分别完成两端接头与线身的独立零件建模，Dock公头端严格还原苹果30针接口的针脚排布、外壳卡位结构与内部定位卡扣，USB公头端精准复刻标准USB-A接口的金属触片、塑料隔层与金属屏蔽壳结构，线身部分采用扫掠特征完成柔性线缆的曲面建模，还原线缆自然弯曲的形态特征，最后通过装配体配合关系完成各零件的定位组装，添加同轴心、重合等标准配合约束，确保整体结构无干涉、装配逻辑符合实物生产要求。参数设计层面，模型严格参考实物尺寸进行1:1还原，Dock接头整体长宽高参数匹配苹果官方30针接头规格，USB接头尺寸符合USB2.0标准Type-A公头规范，线身直径设定为3.2mm，整体线缆长度按常用1米规格等比例缩放呈现，各零件壁厚、卡扣间隙、触片厚度等细节参数均参考行业通用生产公差设定，可直接用于结构验证与开模参考。渲染材质部分，模型为不同零件分配了对应材质属性，接头外壳部分采用哑光硬质塑料材质，设置合适的粗糙度与漫反射参数还原PC塑料的磨砂质感，金属屏蔽壳与接口触片采用抛光金属材质，添加轻微反射效果模拟金属镀层光泽，线身部分采用软质PVC橡胶材质，调整材质弹性参数与表面纹理，还原数据线外皮的柔软哑光质感，整体渲染效果贴近实物视觉表现。结构原理层面，模型完整呈现了数据线的连接传输逻辑，Dock端接头通过内部针脚与苹果设备接口匹配连接，USB端接头通过金属触片与电脑或充电适配器的USB母座对接，线身内部的线芯结构通过隐藏式建模预留了走线空间，两端接头内部的应力释放结构（尾卡）也做了细节还原，可清晰展示数据线抗拉扯、防弯折的结构设计，直观呈现数据传输与电力传输的物理连接路径。软件兼容层面，模型除原生SolidWorks2010格式外，还同步导出STEP、IGES、STL三种通用三维格式，STEP与IGES格式可兼容UG、Pro/E、Catia等主流三维设计软件，支持不同平台的编辑修改与装配调用，STL格式可直接导入切片软件用于3D打印验证，无需额外格式转换即可适配不同的设计、生产场景需求。研发教学应用层面，该模型可作为消费电子配件结构设计的教学案例，用于讲解接插件建模方法、柔性线缆建模技巧、装配体配合规范等知识点，也可作为数码产品周边设计的参考素材，用于配件产品的二次开发、结构改良设计，同时也可用于3D打印教学中的装配模型打印练习，帮助学习者掌握消费电子类产品的三维建模逻辑与结构设计要点。
