剪叉式液压升降作业平台结构设计

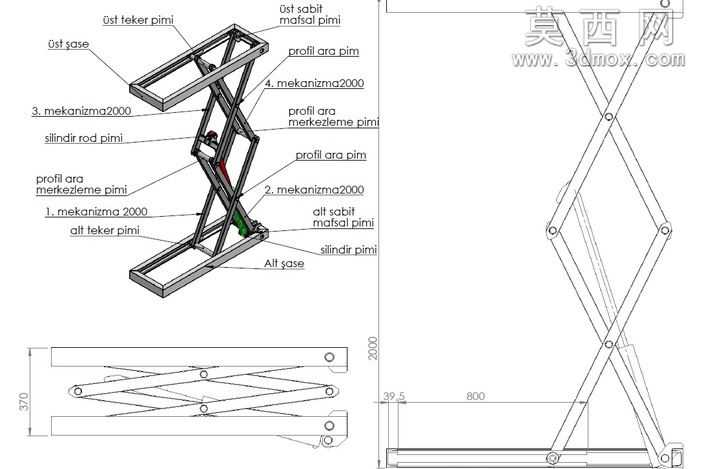

本作品为剪叉式液压升降作业平台的三维设计模型，采用SolidWorks完成全参数化建模，同时配套AutoCAD二维工程图纸，完整还原剪叉升降机构的全部结构细节。建模过程遵循机械设计规范，先完成核心运动构件的草图绘制与尺寸约束，对内外两组剪叉臂的铰接孔位、臂长比例、交叉铰接点位置进行精准参数定义，确保剪叉臂展开收拢过程中无运动干涉，铰接处的转动副约束完全符合实际机械运动逻辑。模型对剪叉臂的型材截面、端部连接座、上下平台的框架结构都做了精细化建模，上下平台采用矩形钢管焊接框架结构，台面预留安装固定孔位，底部框架设置液压油缸安装支座与行走轮安装位，完全匹配实际升降设备的生产加工要求。液压驱动部件的建模还原了油缸缸筒、活塞杆、铰接耳环的结构，油缸安装位置经过运动仿真验证，可通过活塞杆的伸缩推动剪叉臂交叉角度变化，实现平台的平稳升降，最大升降行程可达2000mm，收拢状态整体高度370mm，平台台面长度800mm，尺寸参数适配小型高空作业、物料举升的使用场景。材质设置上，剪叉臂、上下平台框架赋予碳钢材质属性，表面做喷漆质感处理，液压油缸部件赋予金属缸筒与镀铬活塞杆的差异化材质，铰接销轴赋予高强度合金钢材质，渲染效果清晰区分不同构件的功能属性。设计过程中重点考量剪叉机构的受力合理性，对多层剪叉臂的铰接点位置做了优化，避免升降过程中出现应力集中问题，同时保证平台升降过程中始终保持水平状态，无偏斜卡顿风险。二维工程图部分完整标注了各部件的外形尺寸、安装孔位尺寸、铰接配合尺寸，可直接用于生产加工的尺寸参考，整体模型结构完整，运动逻辑清晰，可用于升降设备的方案设计验证、教学演示、结构优化参考等场景。
