直插式100μF铝电解电容器三维建模作品

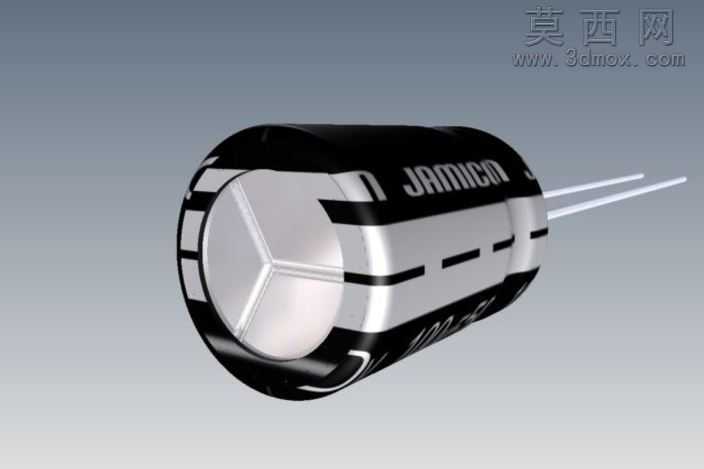

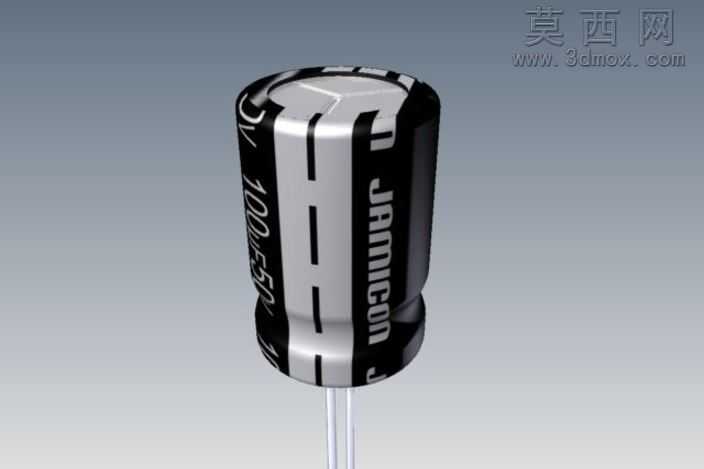

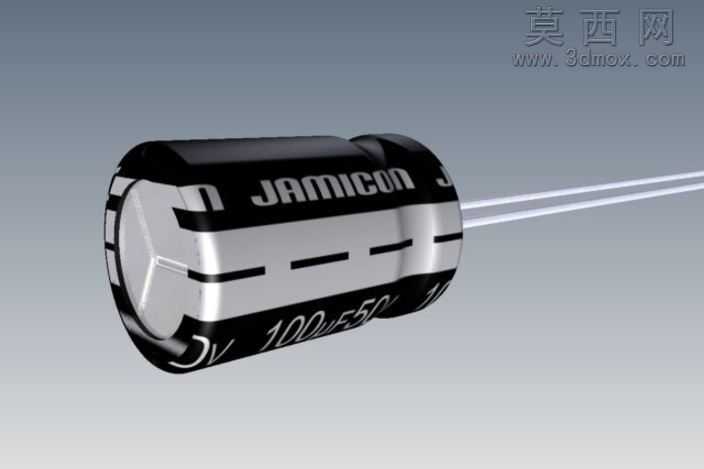

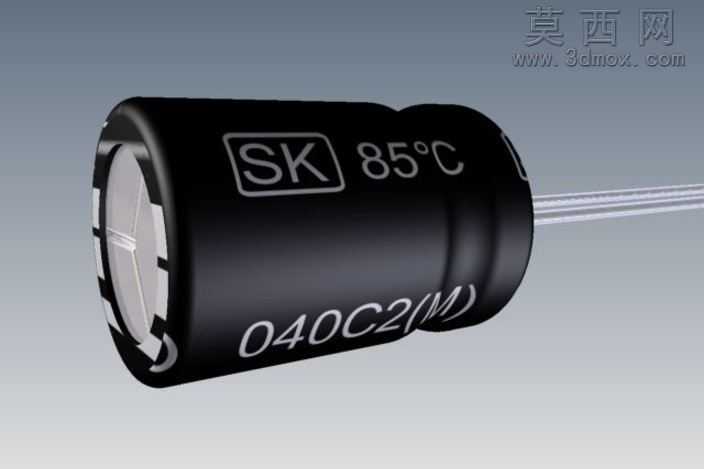

本作品为直插式铝电解电容器的三维建模成果，建模过程围绕实物电容的真实外观与结构特征展开，首先通过参考实物测量的尺寸参数，在三维建模环境中绘制电容主体的圆柱轮廓，精准控制圆柱的直径与高度比例，还原100μF规格电容的标准外形尺寸。建模时首先构建电容的铝制外壳基体，对外壳表面的黑色塑封套进行单独建模，还原塑封套包裹外壳的贴合状态，同时在塑封套表面复刻品牌标识、容值参数、耐压标识、极性标记等印刷内容，通过纹理映射的方式让标识文字清晰规整，和实物印刷效果保持一致。针对电容顶部的防爆压痕结构，采用凹陷拉伸的建模方式还原十字形压痕的细节，保证结构特征符合真实铝电解电容的安全设计结构。电容的两根直插引脚采用扫掠建模方式，还原引脚从电容底部密封胶塞处伸出的形态，控制引脚的直径与伸出长度，还原直插元件适配电路板通孔焊接的引脚形态。材质渲染阶段，为铝制外壳赋予金属铝材质，调整材质的反光度与粗糙度，还原金属外壳的哑光金属质感；为黑色塑封套赋予哑光塑料材质，调整材质的漫反射参数，还原塑封材质的半哑光表面特性；为引脚赋予镀锡金属材质，还原引脚表面光亮的金属镀层效果；为顶部的密封橡胶部分赋予深色橡胶材质，调整材质的粗糙度参数，还原橡胶材质的哑光防滑质感。渲染时采用柔和的工作室光照环境，通过多组光源打光突出电容表面的材质层次与结构细节，避免过强反光遮挡表面的参数标识。设计思路上以还原真实电子元件的装配适配性为核心，所有结构尺寸均参考行业通用的直插铝电解电容标准参数进行建模，保证模型可用于电路板装配模拟、电子设备结构布局验证等场景，模型的结构细节完整，既还原了外观可见的标识、引脚、外壳特征，也兼顾了内部结构的比例合理性，可用于电子类产品的三维展示、教学演示、装配仿真等多种用途，建模过程中对曲面边缘做了平滑处理，避免出现尖锐棱角失真的问题，整体模型的面数控制合理，在保证细节精度的同时兼顾了模型的轻量化，可适配不同的三维渲染与仿真场景使用。
