轻型CNC路由器

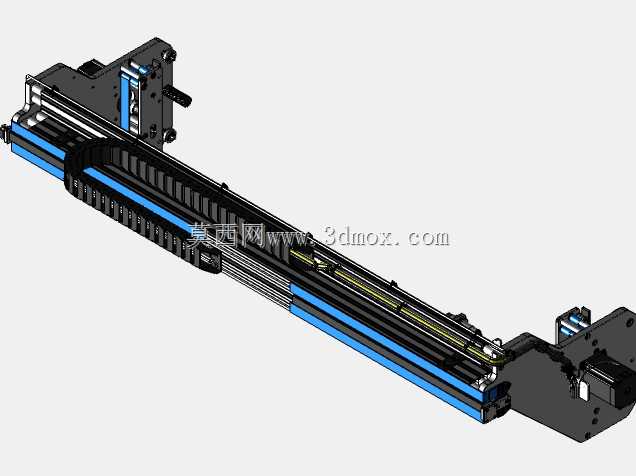

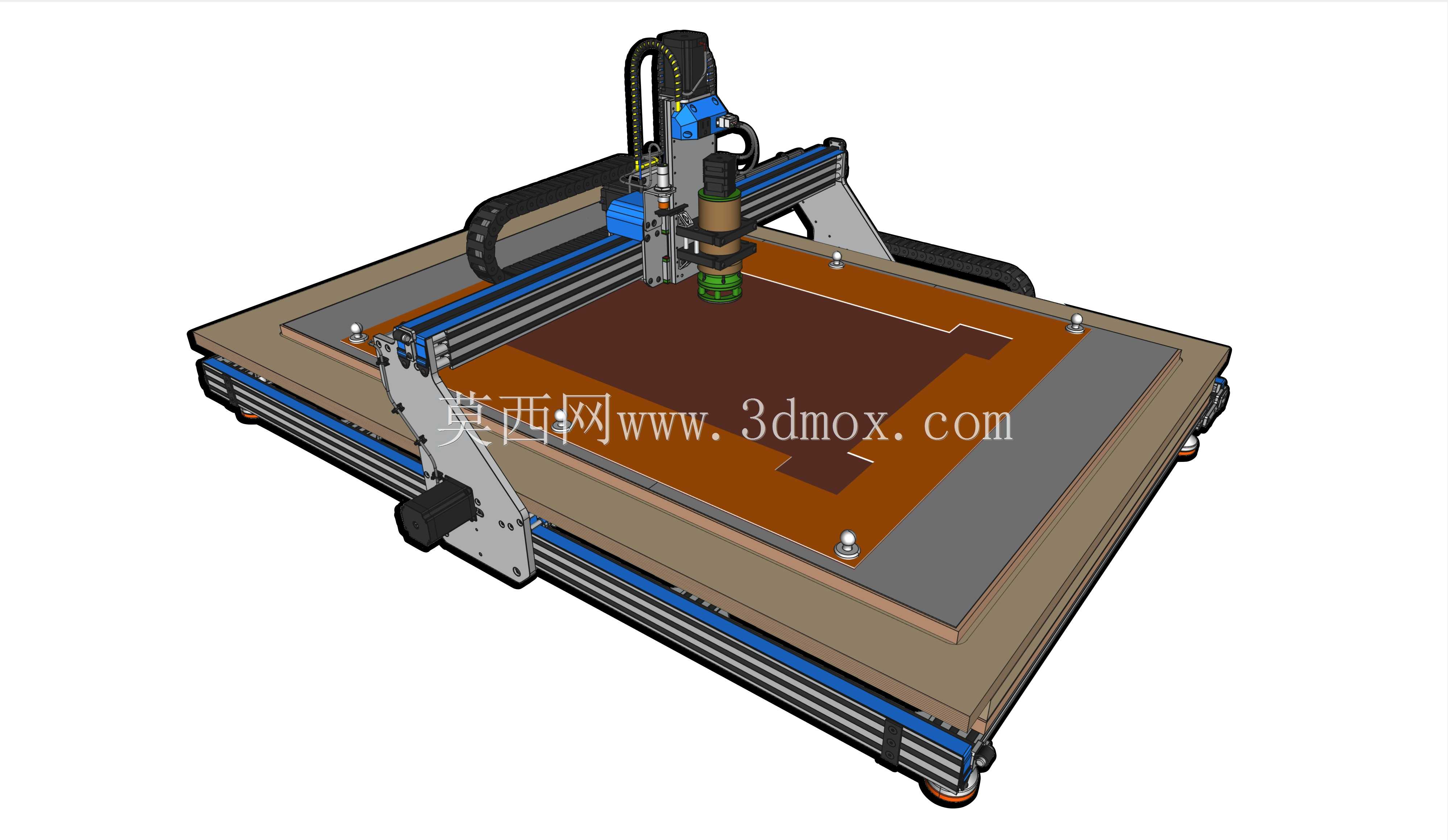

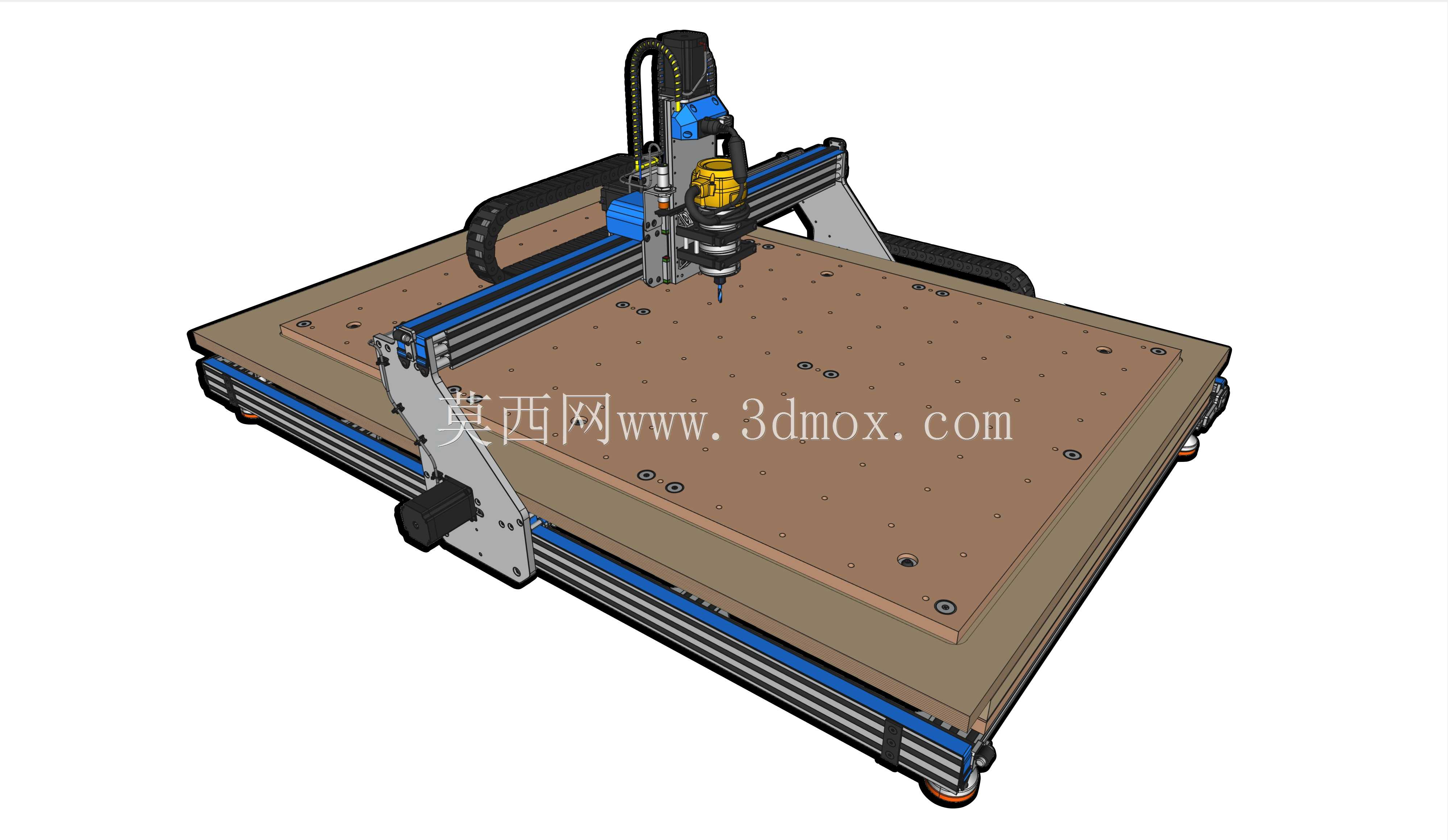

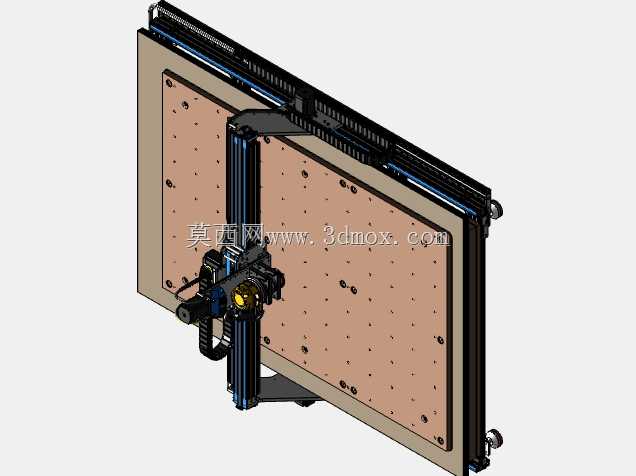

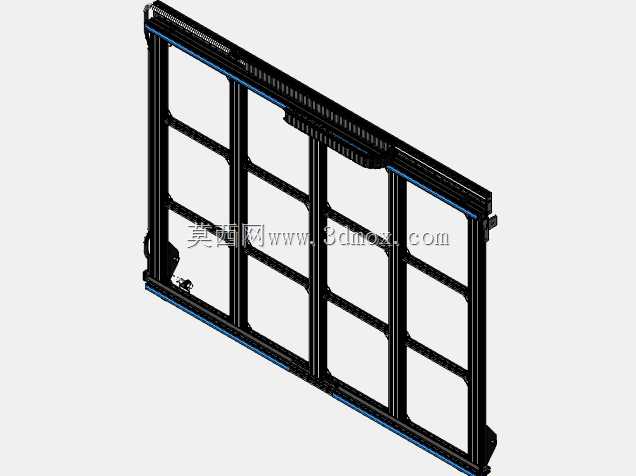

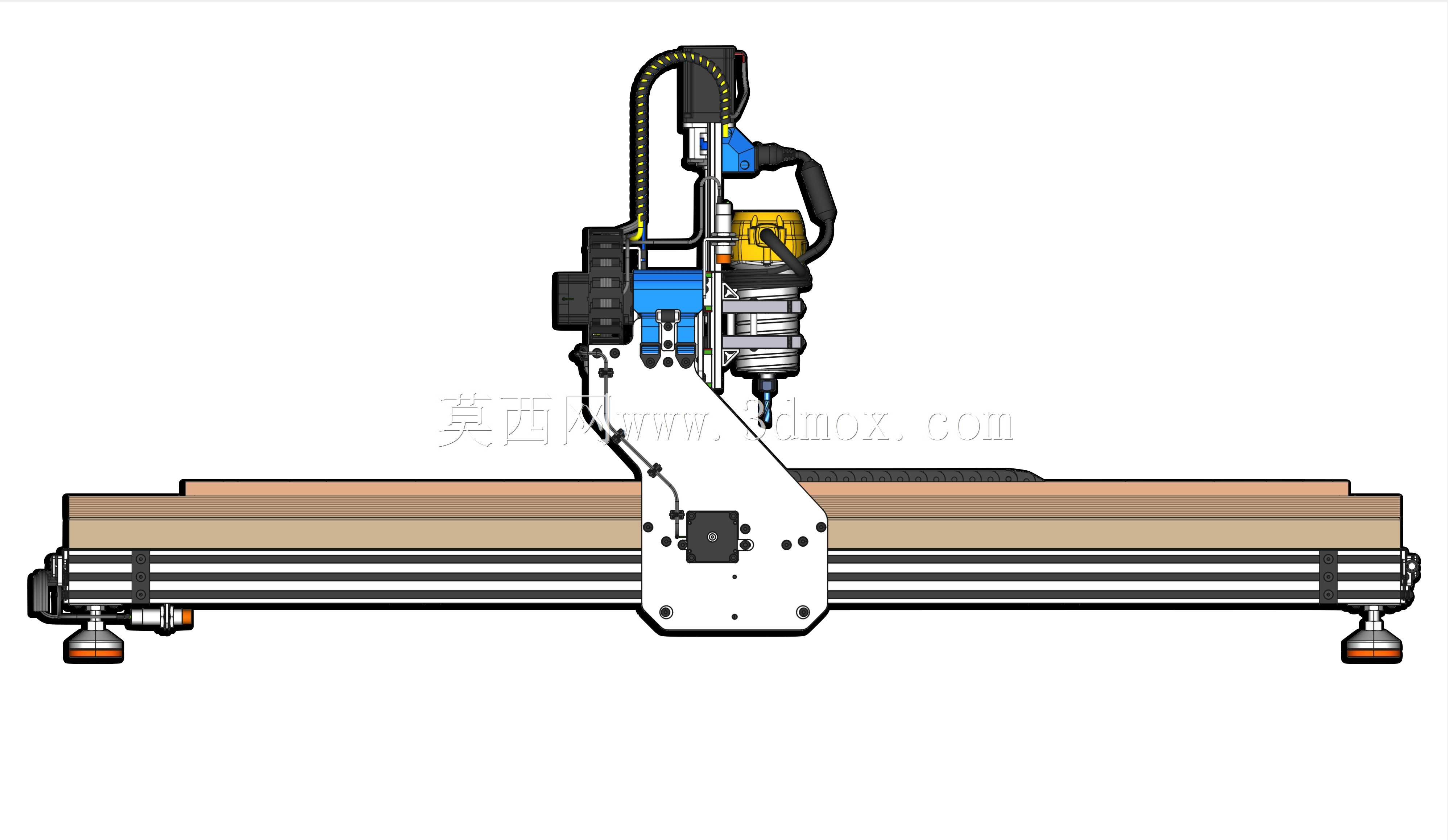

这是使用OpenBuilds V-Grove挤出和实心V轮毂的原始X-carve机器制作的“轻型” CNC路由器，但进行了一些改进。 该运动由双堆叠的HTD 3M 15mm宽皮带驱动，该皮带模拟了架子和小齿轮系统，最小的皮带拉伸。 V-Groove的方式可保护通过用20mm宽的皮带织带制成的盖子积聚芯片。 该机器结合了齐平设计，使一个人可以通过将框架顶部的顶部悬挂在悬挂的V槽轨道上，从而使人“腹部”到机器的侧面，从而进一步保护了行驶的方式和皮带驱动器，以免堆积芯片。 路由器的主框架被设计为用作桌面样式系统，但也足够轻巧，足够僵硬，可以配置以铰接到台式顶部，以使工作表面更容易访问。 该机器的设计使得可以以1500mm，1000mm和300mm的标准长度轻松获得挤压，并用于修改其长度的任何需要。 龙门侧板，马车和Z轴板可以使用手动布局工具，纸模板制成，也可以从JLCPCB.com（例如JLCPCB.com）购买。 除了本地源木材的成本外，该机器的建造可容纳约1200美元（包括JLCPCB.com的CNCED零件）。 需要进行最小的手工工作，但是需要从板材上弯曲一些零件，以供电缆链和传感器安装座。 也是

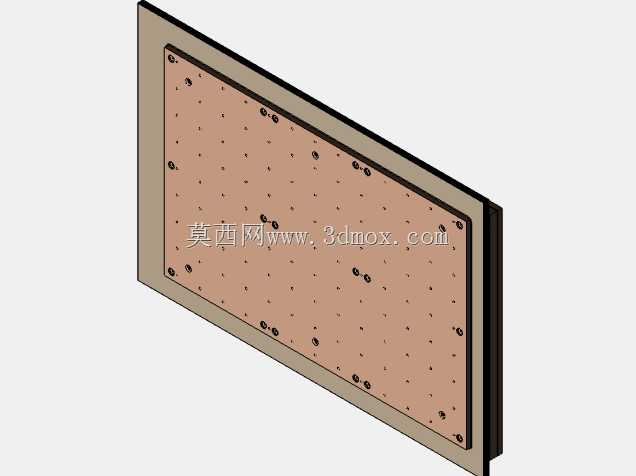

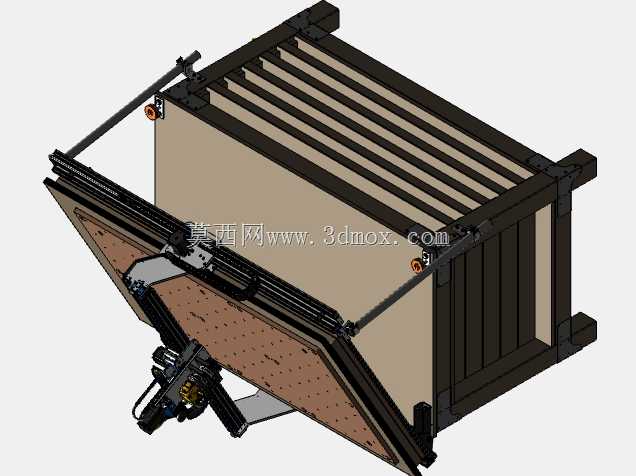

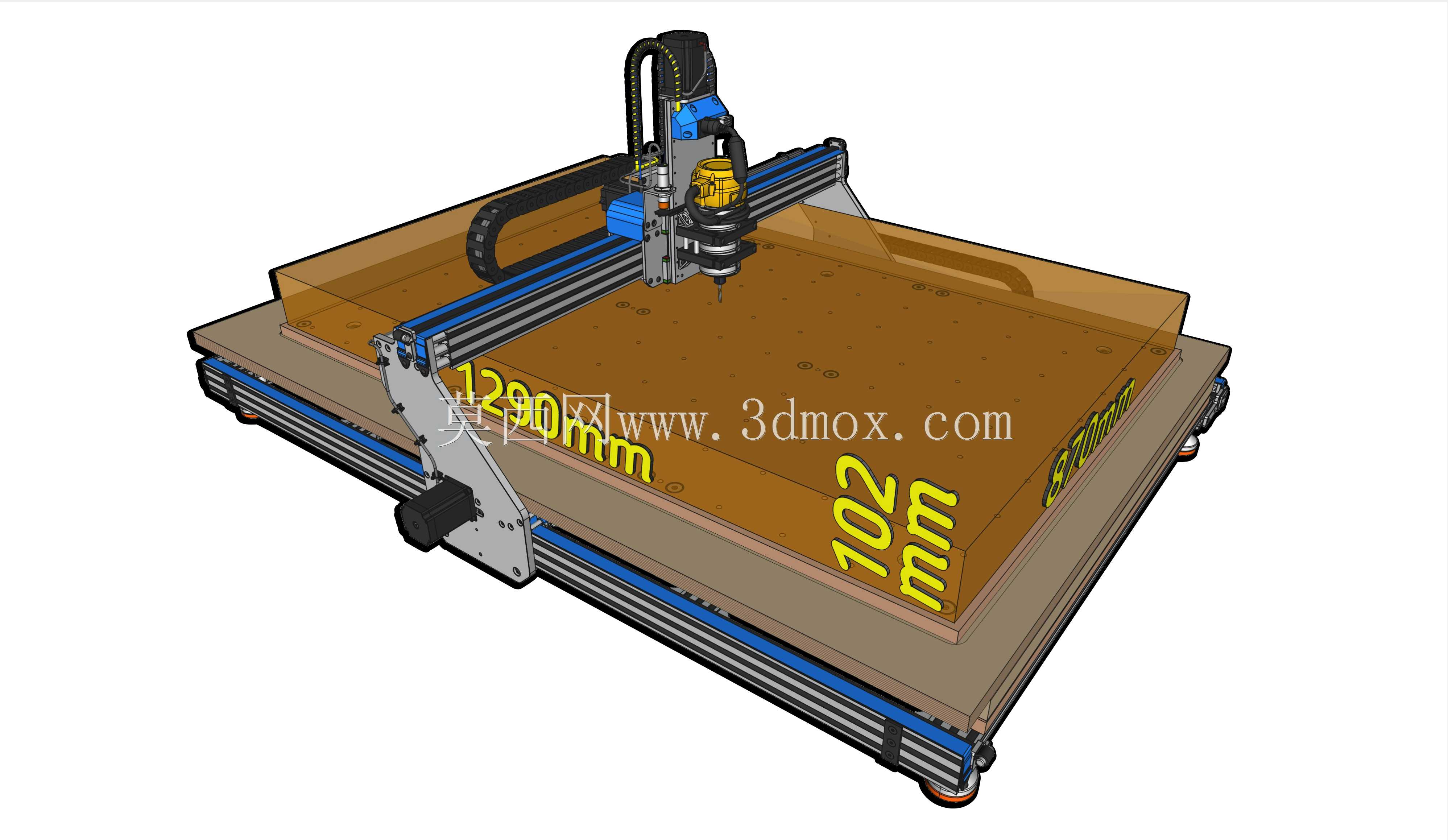

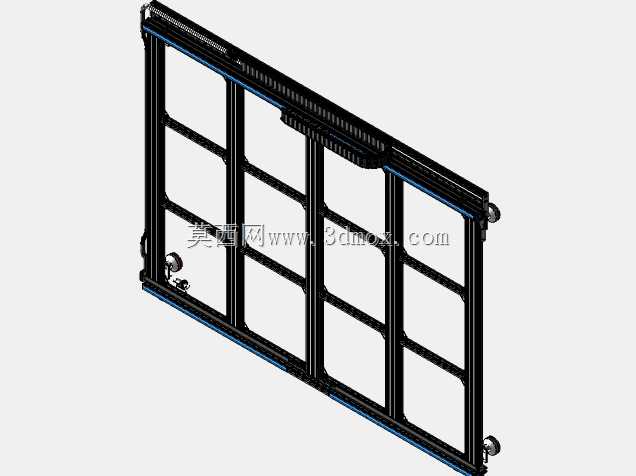

一些V凹槽需要在其中钻孔。 为了促进此功能，我提供了一个可以打印3D的钻井指南。 该机器是为轻型CNC路由/铣削设计的，但专门用于CNC MAT板切割特殊的垫板切割头（后来）。 因此，废物板设计结合了嵌入式杯磁铁，这些杯子将固定钣金板，然后可以将实习生用磁性下降来固定MAT板。 与大多数CNC机器一样，也可以安装一个激光模块和 /或笔支架来标记垫板或任何其他材料。 板凳旨在在CNC下提供大量的平坦存储空间，以切割材料。 长凳的设计还为安装电子设备提供了准备的空间。 绘制freecad。
