CNC数控车床机械手自动化双臂型机械手 3D模型

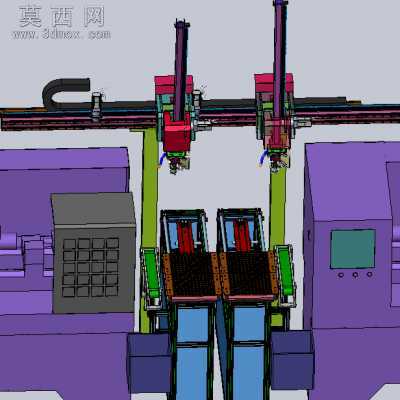

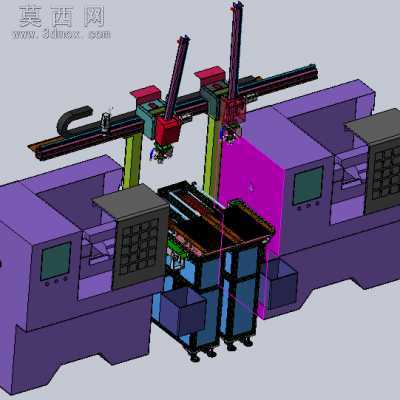

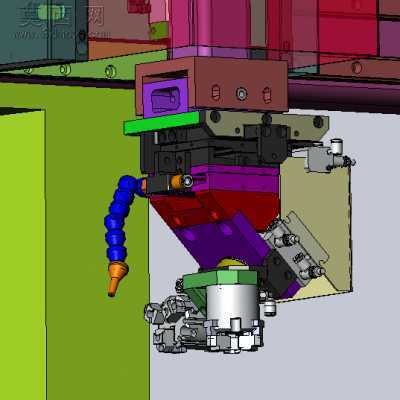

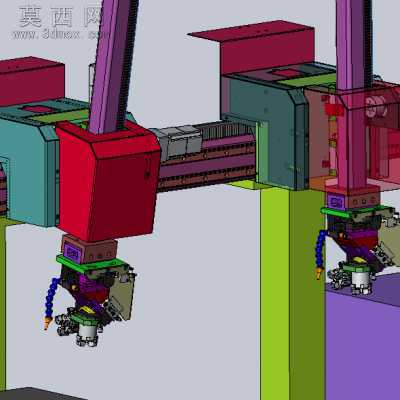

CNC数控车床机械手（双臂型机械手）数控车床CNC机械手双臂一机共用机械设备，该CNC数控车床机械手为双臂型机械手，机械手总长为6米双臂Z轴上下的行程为1.5米，一台机械手负责两台CNC的上下料作业，机械手从料盘中夹取产品到CNC中进行加工，自动上料下料机械手设备主要适应各位，长短圆柱形棒材类的金属产品的夹取下料，上料盘可容纳100个产品左右，成品输送出为小型输送带在料仓在旁边，CNC加工完成后由机械手夹取下料同时夹头旋转后，进行上料两个工作同时进行，成品取出后放到输送带中流入到成品框内。
该套图纸设计体现了自动化程度高可以学到很多知识希望大家下载学习。
