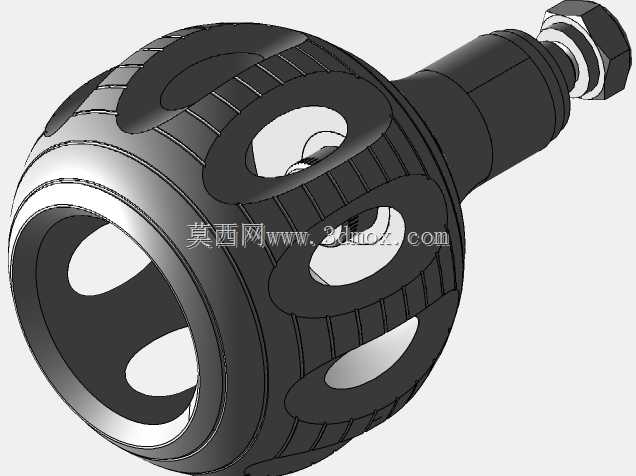

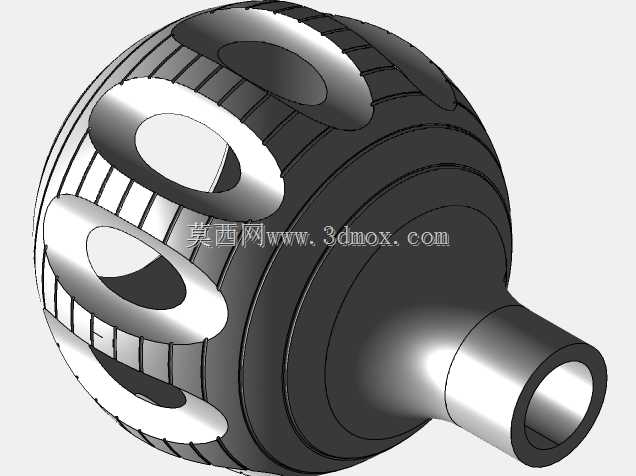

VR125功率旋钮

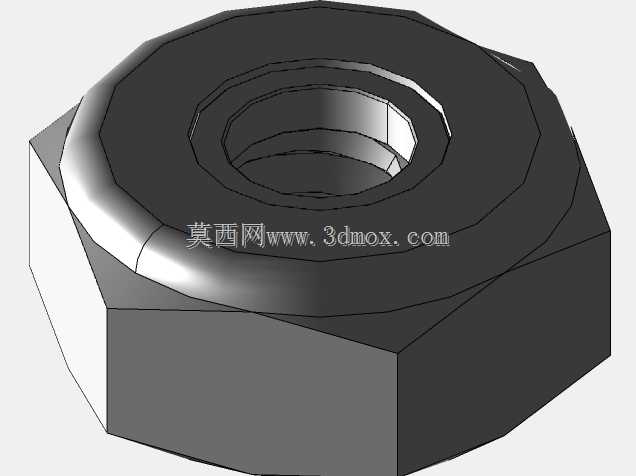

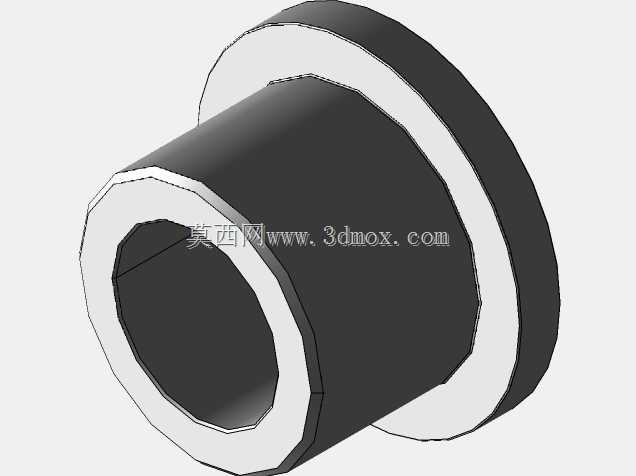

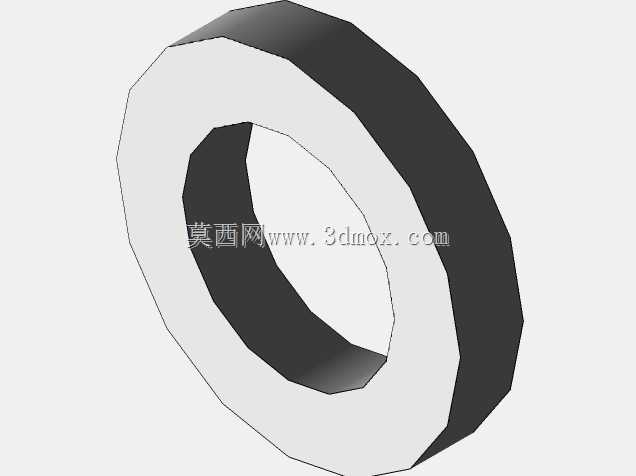

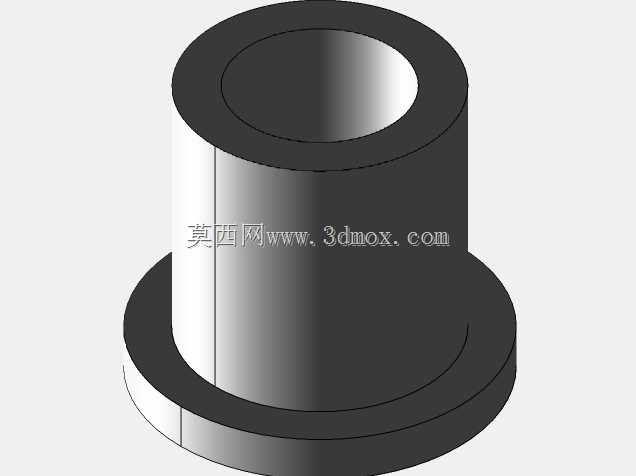

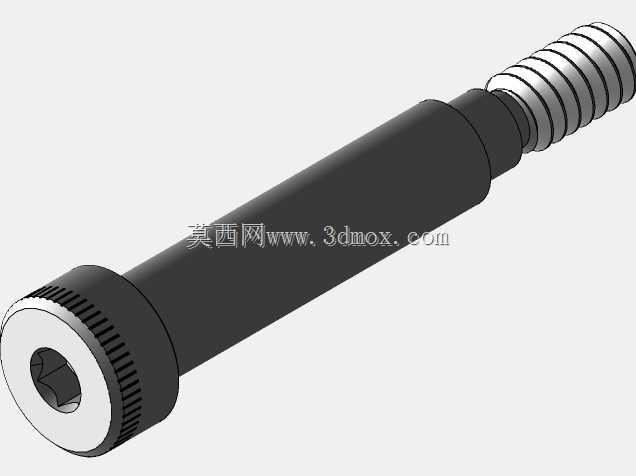

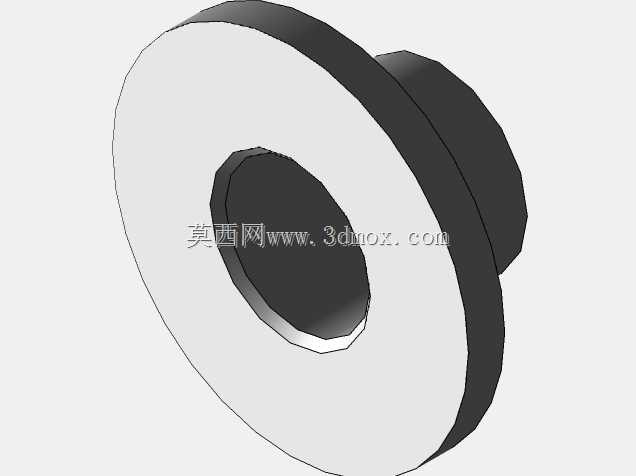

嗨，这是我的Van Staal VR125铝功率旋钮的模型。如果您想为卷轴加工自定义旋钮，这将为您提供硬件和尺寸的想法。 原始旋钮中的衬套之一没有披布（请参阅绘图笔记）。 我添加了一个反孔，因此可以使用2个相同的衬套。 我还选择了低调的尼龙锁螺母，以代替提供的定制螺母。 它应该抗拒备份（我仍然使用Loctite Red）。 您还可以使用插座，而不仅仅是张开的脸扳手。2中包含2种衬套，并在McMaster上可用。 一种是乙酰，另一个是油填充的青铜。 原始的衬套是塑料的，可能是乙酰或PTFE。 麦克马斯特（McMaster）也可以在PTFE衬套上使用，当我组装组件时，我只是没有看到它们。 零件＃在文件名中。Shoulder螺栓为316不锈钢。 需要用车床在螺纹端添加第二个较小的肩膀。 两种垫片都是定制的。 我建议使用316不锈钢，但我想铝或黄铜可以正常工作。 当螺母被拧紧时，它们将其夹在手柄上。 考虑到它们在线仅45美元，这绝对不值得加工。 仅硬件和衬套可能会花费您20美元。 这是针对想要使用相同的安装硬件和整体尺寸进行自定义的人。
