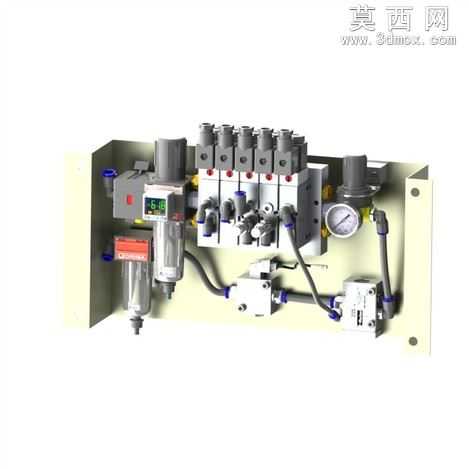

集成式空气制备配送气动控制单元

本模型采用SolidWorks完成全参数化三维建模，整体以安装底板为承载基座，将气源处理、压力调控、阀组分配、状态监测等功能模块高度集成，还原工业现场空气制备与配送单元的完整结构。建模过程中对每一个零部件进行独立特征构建：前端过滤组件采用透明材质模拟滤杯结构，还原滤芯层级与自动排水部件的装配关系；压力调节模块分别构建机械式调压阀体与数字式压力计，数字压力计的显示屏、操作按键均做细节还原，表盘式压力表的刻度、指针、表壳结构完全参照实物比例绘制；阀组部分对每一路电磁换向阀的线圈、阀体、手动按钮、气路接口做精细化建模，相邻阀件的拼接密封结构、汇流板的内部气路走向均通过剖面特征做可视化呈现；连接管路采用柔性管路特征模拟真实气动软管的弯曲走向，管接头的卡套、锁紧螺母细节完整，还原管路与各部件的连接逻辑。材质渲染阶段，金属阀体采用哑光铸铝材质，安装底板做镀锌板金属质感处理，滤杯赋予半透明工程塑料材质，压力表表盘做玻璃反光效果，电磁阀线圈做黑色绝缘塑封质感，不同功能部件通过材质差异清晰区分，整体渲染效果贴近工业实物的视觉表现。结构设计上采用模块化布局思路，将过滤调压前置单元布置在进气侧，阀组集成单元居中布置，压力监测点位分散在关键气路节点，既符合气动系统“先处理再分配”的流向逻辑，也预留了后续扩展阀路的安装空间，各部件的安装孔位、固定支架均做对应建模，可直接导出工程图用于实际装配指导。建模过程中严格遵循气动元件的通用尺寸规范，各接口规格、部件间距符合工业安装标准，整体模型无干涉特征，可直接用于气动系统教学演示、设备方案布局验证等场景。
