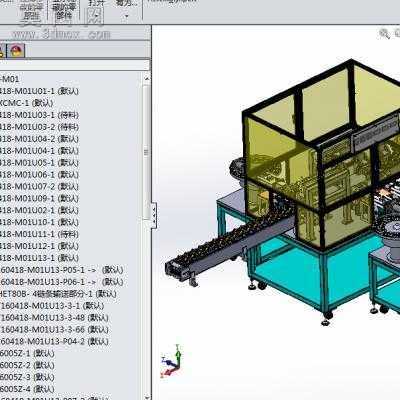

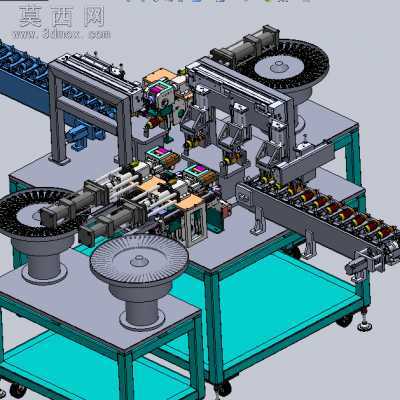

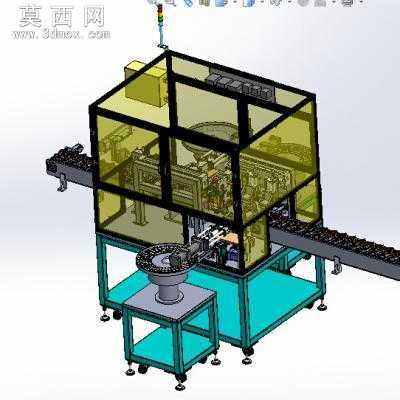

马达转子压轴承压齿轮自动压装机,精密电机轴承齿轮转子压入组装机 3D模型，

　　转子压轴承齿轮装配机3D图纸 F922 非标自动化机械3D图纸设计 转子自动压装轴承、齿轮 该设备是一款用于实现微型马达的转子压轴承、压齿轮自动化组装设备，设备不但实现的精密零件的组装还做到了，手工操作简单方便，各结构设计简单化，能有效的保证产品组装的准确和高效性！送料为振动盘和直振，夹取采气缸和搬运机械手是由伺服电机完成，整套设备为流水线作业全自动完成 本设备主要由以下几部分组件组成：①转子上料输送线部分（客户提供）；②转子压轴承工位一；③轴承上料部分（压轴承工位一）；④转子压轴承工装（压轴承工位一）；⑤转子移载1；⑥轴承上料部分（压轴承工位二） ；⑦转子压轴承工位二；⑧转子压齿轮；⑨齿轮上料部分；⑩转子压轴承&齿轮工装；

　　氤傏移载2;下料输送线部分；通过以上机构来实现转子压轴承和压齿轮的自动化生产作业，设备结构稳定已量产请放心下载 马达转子压轴承/压齿轮自动压装机,精密电机轴承齿轮转子压入组装机
