双层倍速链生产线 3D模型

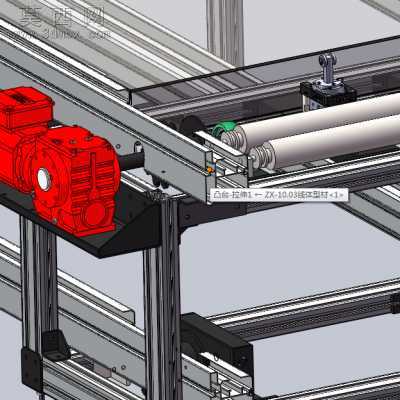

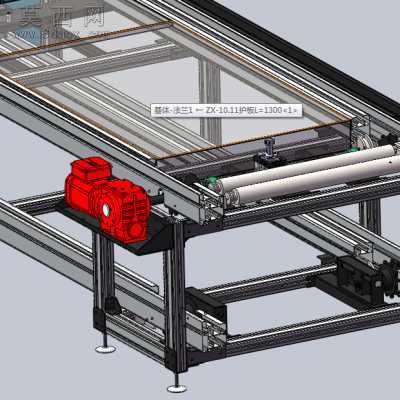

双层倍速链生产线 装配线线体采用全铝合金结构，三倍速链结构形式，线体支腿采用50X50结构型材。上层装配线高度750mm，下层高度300mm。线体宽度1300mm，工位数量2个，工位间距1800。装配线上层设有工位停止器2套，下层设有工位停止器2套。输送速度12米/分。 装配线侧面装有物料盒挂物边，每个工位设有不锈钢物料盒2个。 2、动力张紧机构： 动力电机采用中空轴SEW涡轮蜗杆减速电机，线体侧面安装。
