SH1F 餐巾架

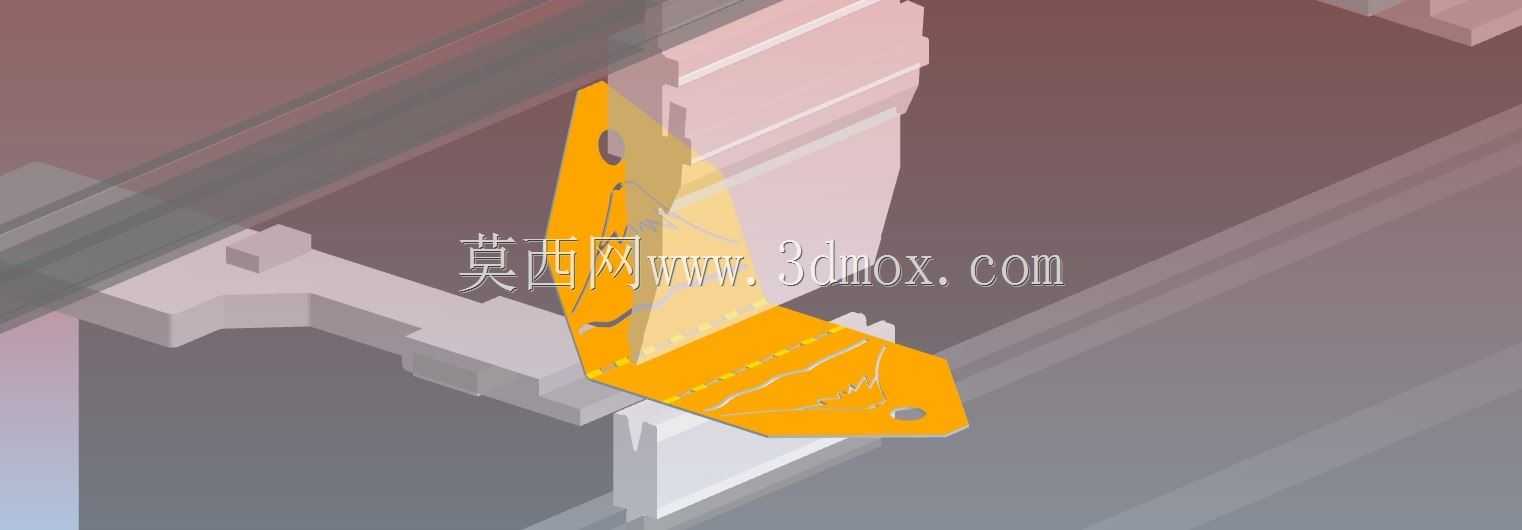

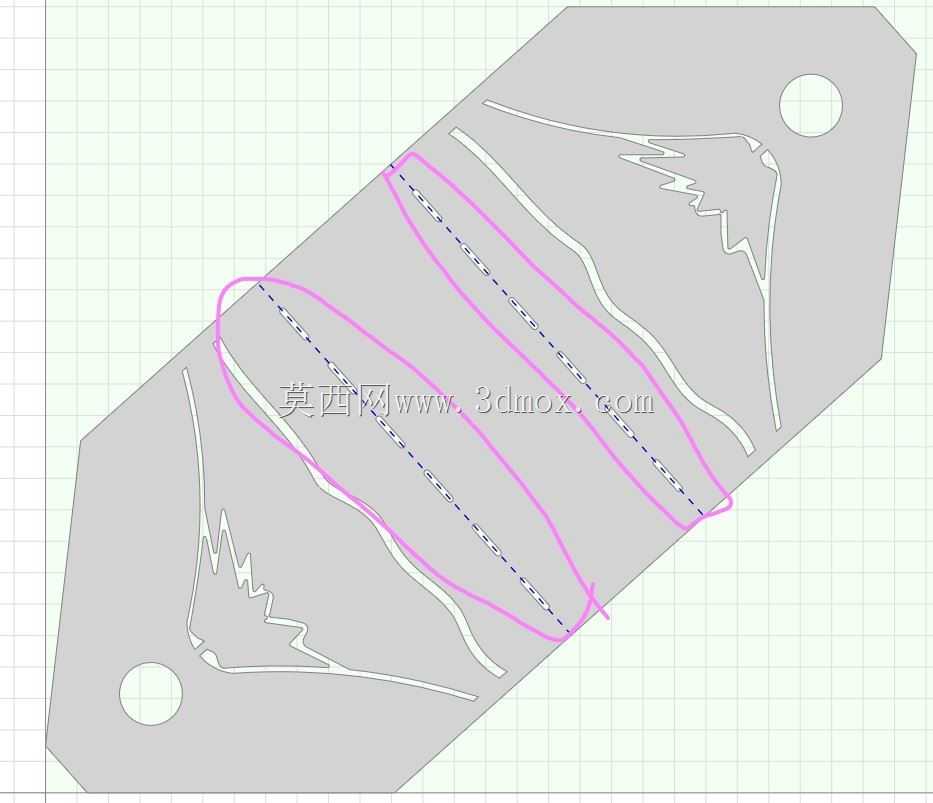

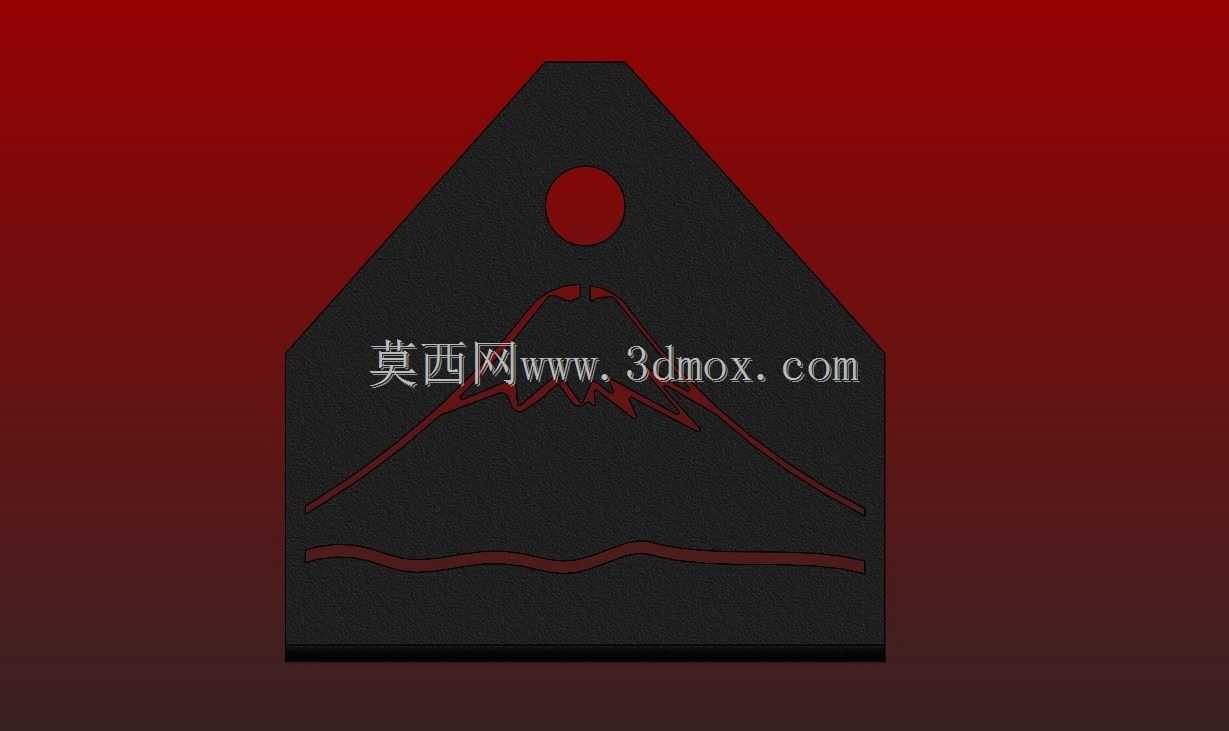

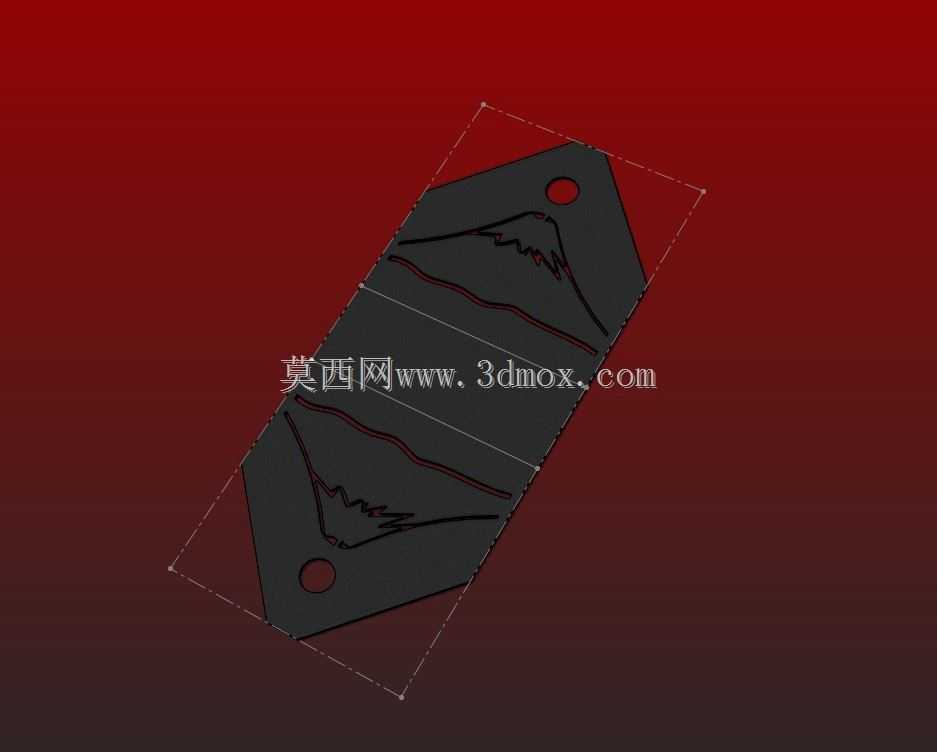

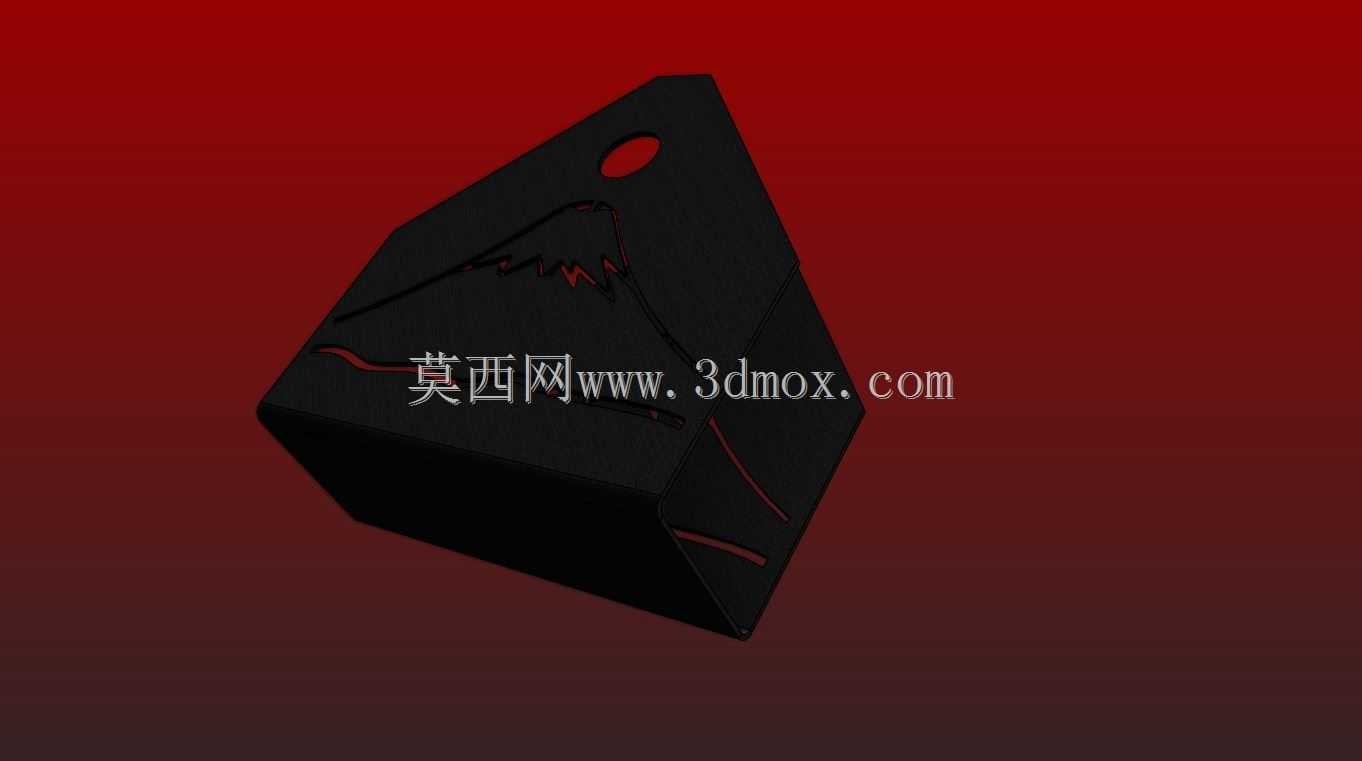

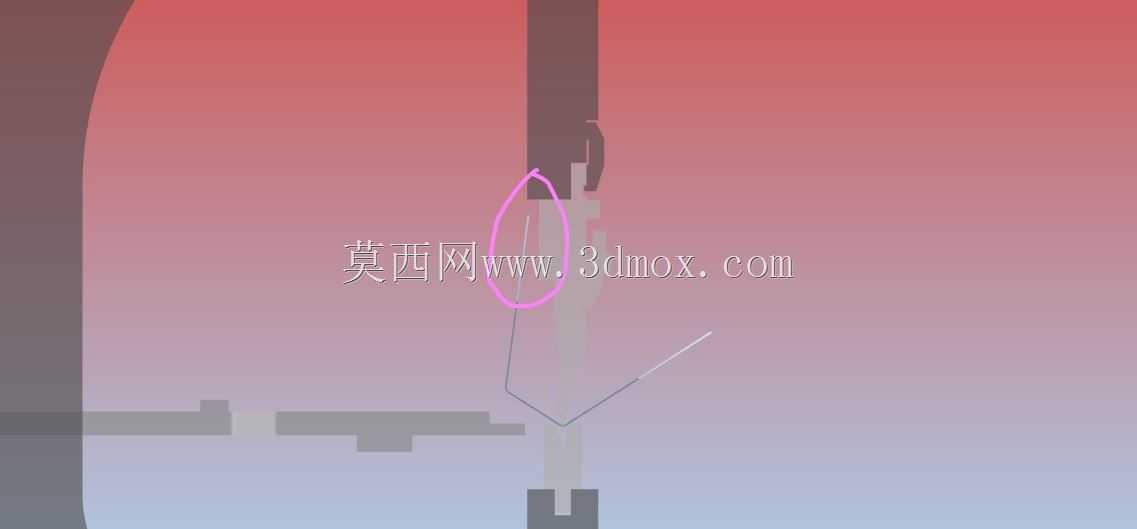

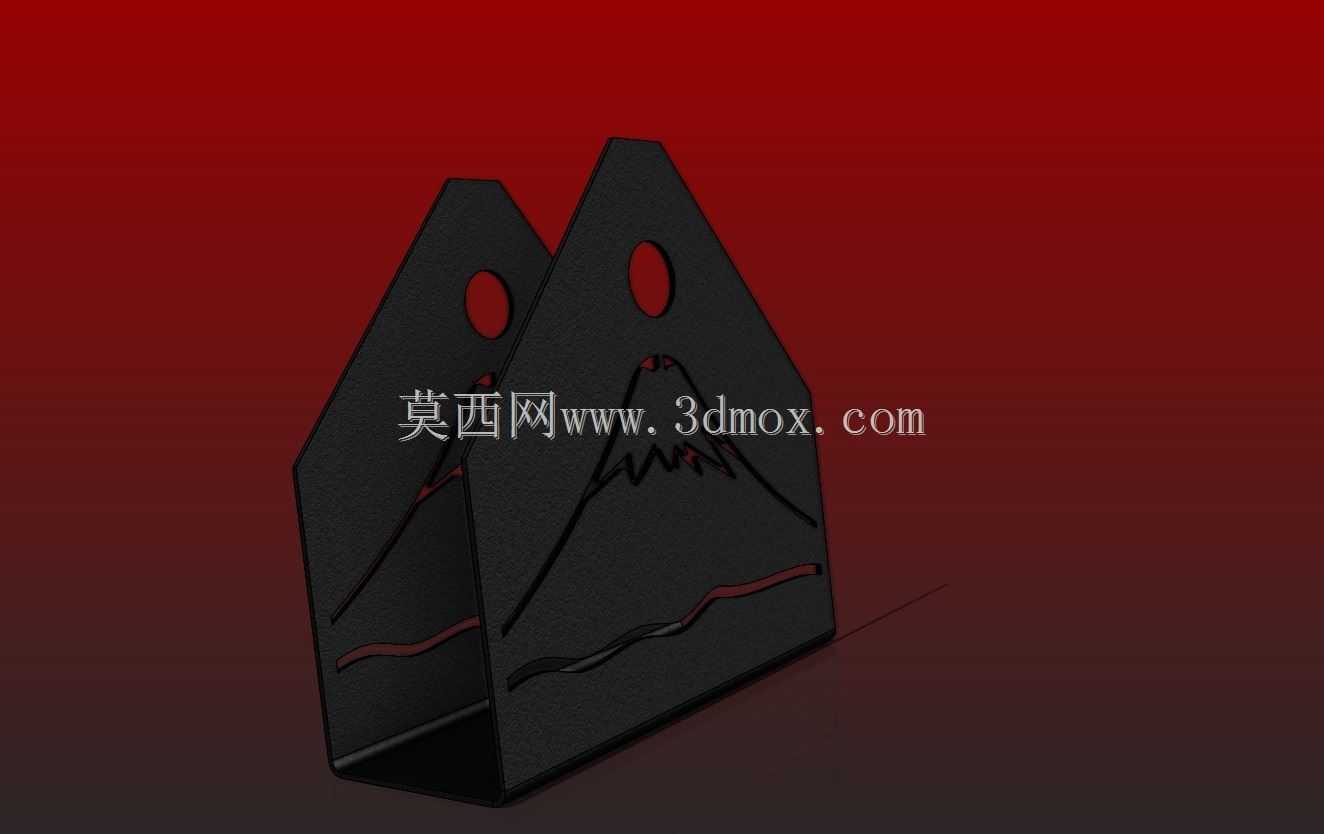

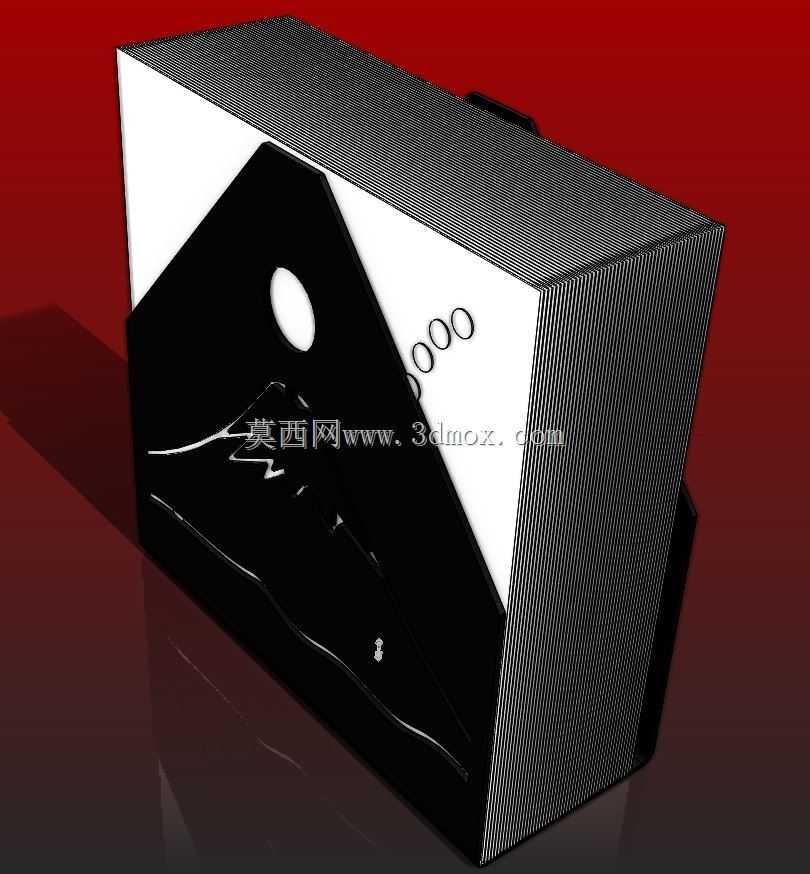

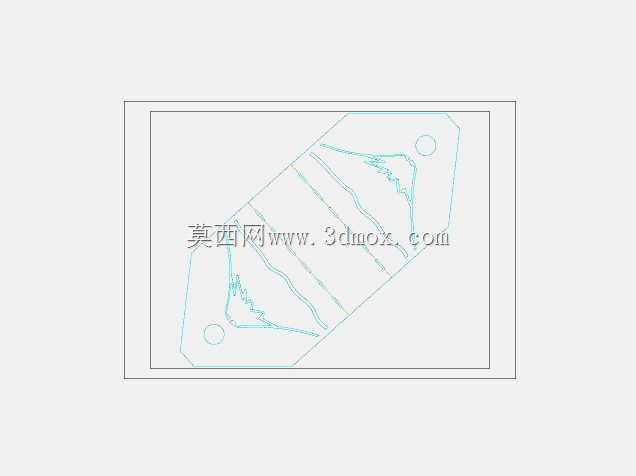

此模型的灵感源自富士山的形状，采用 BySoft CAD/CAM 设计。为了进行 POC 仿真，我使用了 ByBend Smart 机器，它配备了非常基础的选项和标准工装。因此，我必须在 CAM 阶段在折弯线上添加切口，以便在机器上将两个步骤预折弯至 65 度后，再手动完成 90 度的折弯。因此，这些切口不在 Solid Works 模型中，只在 dxf 文件中，但我认为您可以根据需要添加它们。我没有可反转的冲头支架，所以在第二步中我不得不使用不利的后挡料位置。但考虑到这个部件的设计目的是放置一堆人们在用手摇曲柄清洁口腔后用来清洁口腔的纸张，我认为这个部件不需要任何高精度。此外，我认为这些纸张用过一半后就无法很好地固定，因此应该添加某种夹紧功能。
