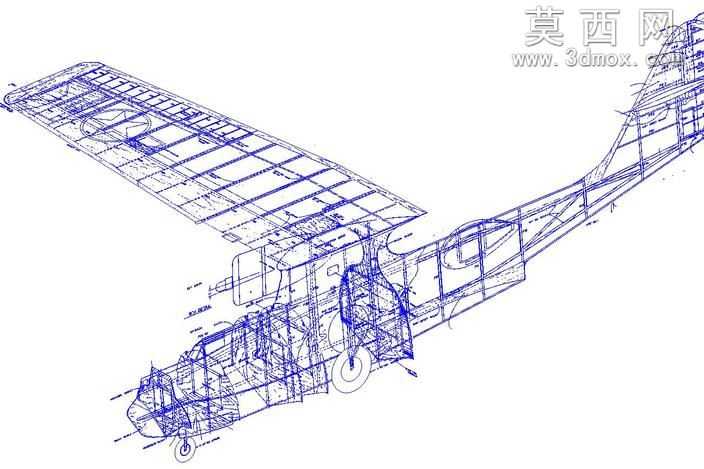

卡塔莉娜PBY两栖飞机结构线框三维设计

本作品为卡塔莉娜PBY两栖飞机的全结构三维线框建模成果，建模过程严格参考该机型的真实机体构造比例，在三维建模环境中逐层还原飞机的骨架体系。建模初期先梳理该两栖飞机的整体气动外形轮廓，确定机身、上单翼、尾翼、船型底浮筒结构的基准定位线，以参数化曲线勾勒出机身的流线型剖面，兼顾水上起降的船体水动外形与空中飞行的气动减阻需求，确保各段曲面的曲率过渡顺滑，无突兀的折线拐点。在机体结构搭建环节，逐一还原翼梁、翼肋、机身隔框、长桁、尾翼支撑桁架等核心承力构件的排布逻辑，每一处骨架的连接节点都匹配真实机型的铆接、铰接位置，清晰呈现机翼内部的翼梁贯通走向、翼肋的等距排布规律，以及机身段隔框从机头到机尾的截面渐变形态，完整复现该机型上单翼布局的支撑结构、船型机身的底部加强骨架、尾翼的张线支撑结构等标志性设计特征。建模过程中对起落架舱段、发动机挂载点、观察窗位置、机身舱门区域的骨架做了细节优化，确保这些功能区域的骨架预留空间与真实机型的功能布局完全匹配，线框模型的每一根线条都对应实际构件的中心线位置，可清晰透视整机的内部传力路径，直观展示机翼升力通过翼梁传递到机身隔框、尾翼气动载荷通过支撑桁架传递到后机身的结构逻辑。材质设定阶段为不同功能的骨架构件配置了差异化的线框显示属性，承力主翼梁、主隔框采用更深的线色标识，辅助长桁、支撑张线采用稍浅的线色区分，方便快速识别不同层级的结构部件，同时保留了线框模型的通透特性，可从任意视角观察整机的内部构造，无需剖切即可清晰看到各构件的空间位置关系。整个建模过程遵循航空飞行器结构设计的基本逻辑，既保证了整体外形的还原度，也精准呈现了该经典两栖飞机的骨架设计细节，可用于航空结构教学、机型构造展示、复古飞行器设计参考等场景，为了解该机型的内部构造提供直观的三维可视化载体。
