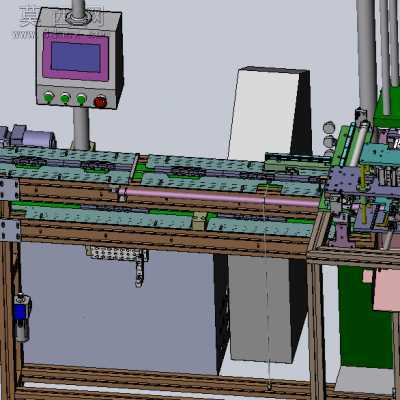

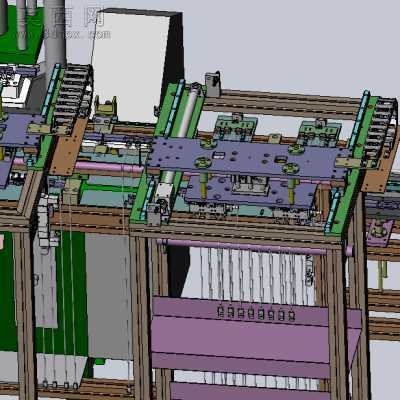

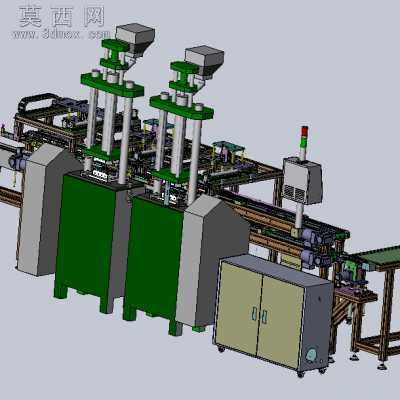

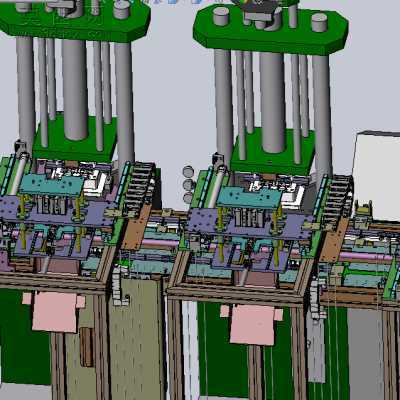

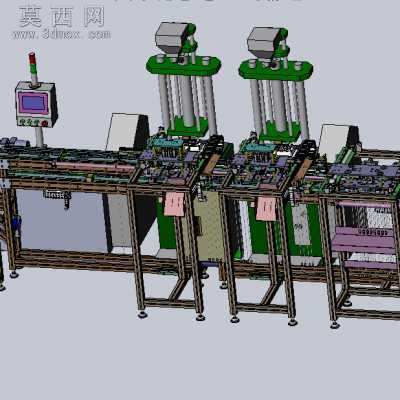

USB数据线材上下料与治具回流线设备 3D模型

USB数据线材上下料与治具回流线设备说明1、结构：该设备主要由上传输模组、治具滑道模组、拨治具模组、上料模组、水口回收模组、收料模组、提升机、治具回流模组（皮带线）、电控模组、机架模组等组成。 2、功能：实现USB线材给2台立式注塑机同时自动上下料与治具回流。（1）人工完成模条上插入端子和理线动作（2）自动两台注塑机的上模条动作（3）自动完成线材的理线和端子的紧固动作（4）自动完成拔水口料、取模条的动作（5）自动完成成品的回收（6）自动完成模条的循环使用。 3、产能： 1500-1700PCS/H ；设备总尺寸：3600(L)*1200 (W)*2000(H）(mm） 4、USB线材立式注塑机自动上下料机械模型为solidworks2013版本，含参数，可编辑，结构完整，可直接加工。 5、供大家参考学习。
