全自动三轴荷重试验机、插拔力试验机 3D模型

全自动三轴荷重试验机（插拔力试验机）用于多种连接器的插拔试验，多种按键力度、手感、寿命试验，多种试样破坏试验; 原理：经伺服控制系统施加一定之荷重及速度，再通过力传感器感应力并以信号形式传输给计算机系统，从而判定试样之各种性能。 本设备是全国绝无仅有的集插拔荷重于一体的万能试验机，并包含一套已申请专利的自动求心装置。 设备模型、参数、bOM清单、设备试用说明书与工程图非常完整，可以直接出图制造，并且本设备实物已经制造出来。 模型包含两种夹具，将夹具删除稍微改动一下Z轴，即可用于多功能台面式三轴坐标设备，如可用于三轴螺丝机、点胶机、焊锡机等。欢迎下载三轴荷重试验机，又称插拔力试验机学习参考！
包含：

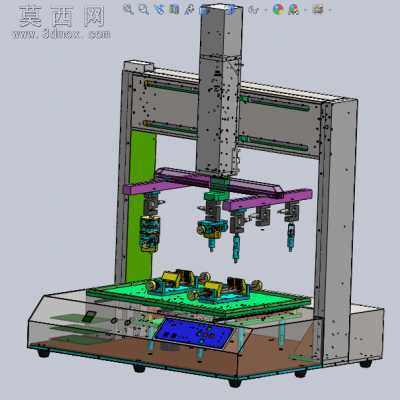

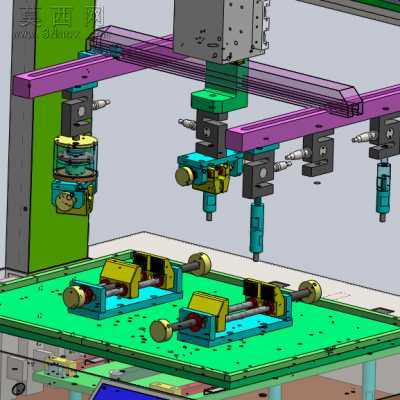

三轴荷重试验机3D模型SW源文件可编辑+工程图

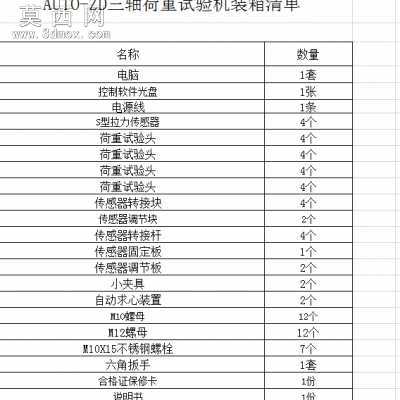

三轴荷重试验机附件清单.xls

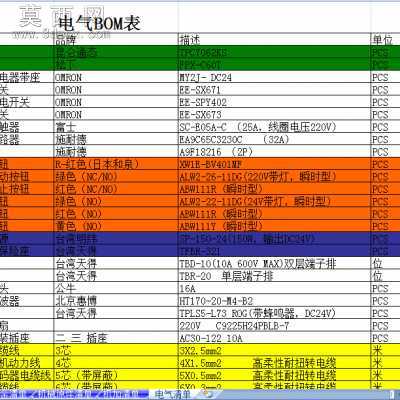

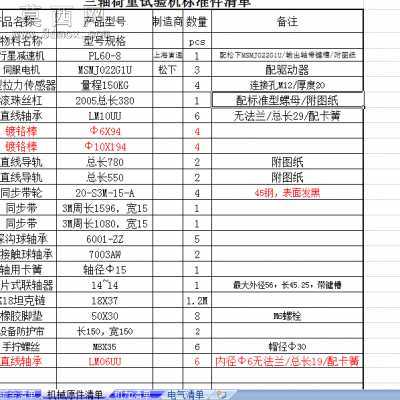

三轴荷重试验机BOM清单.xls
三轴荷重结构说明.ppt

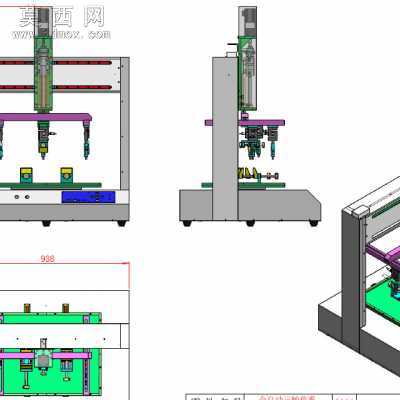

全自动三轴荷重试验机总装图 - 图纸1.pdf
