全自动装螺母拉铆螺母在线铆接螺母设备 3D模型

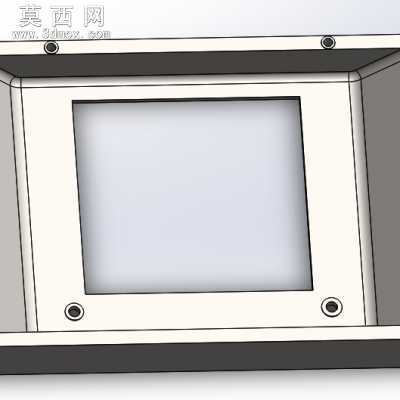

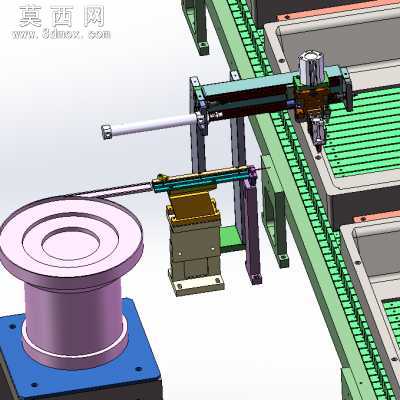

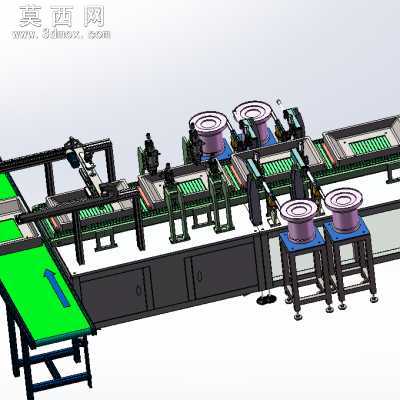

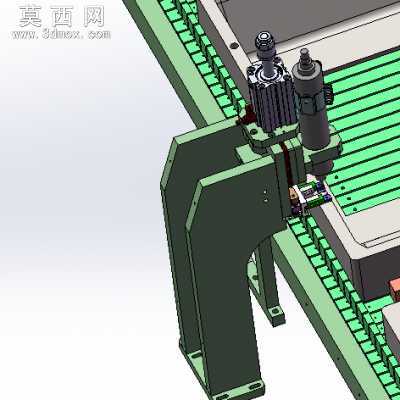

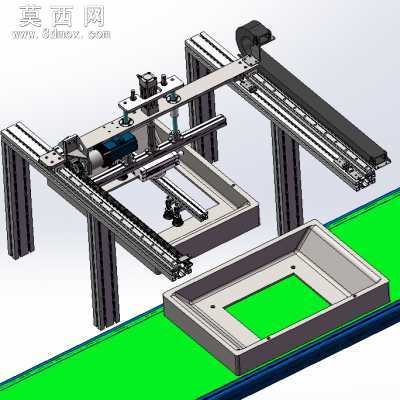

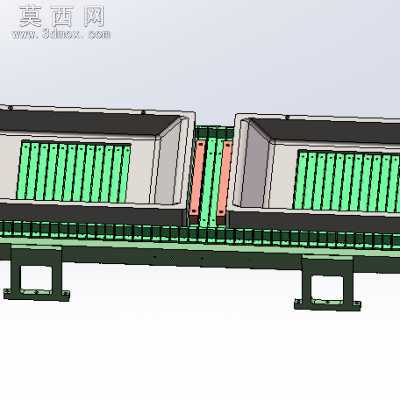

全自动装螺母拉铆螺母在线铆接螺母设备3D模型 是方太接风机架装螺母机设备图纸，该款自动装螺母机可以实现自动供螺母、自动拉铆螺母，自动出料，可大幅度提升生产效率。 基本动作原理 启动机台； 1.操作员将产品放入步距式输送机构上. 2.装螺母工位（螺母从震盘上料经机械手装入接风机架上,装4个螺母同时进行）. 3.拉铆螺母工位（4个螺母同时进行拉铆）,4,搬料机械手将产品旋转90度送入流水线上. 5,如此循环。 人工只需要把产品入到步距式输送机构上就可以实现同时送4个螺母，同时拉铆4个螺母，包括转角度出料，完成这一系列动作只需10秒完成，人工完成这些操作要30秒，此机台提高了3倍的效率。 机台外型尺寸：3000X1500X1200 输入电压：AC200V-AC240V,50HZ 内部电压：24VDC 输入气压：0.4Ｍp-0.8Mp 工作模式：自动/手动 工作效率：10秒左右一个产品。
