金属板式平开合页铰链三维结构设计

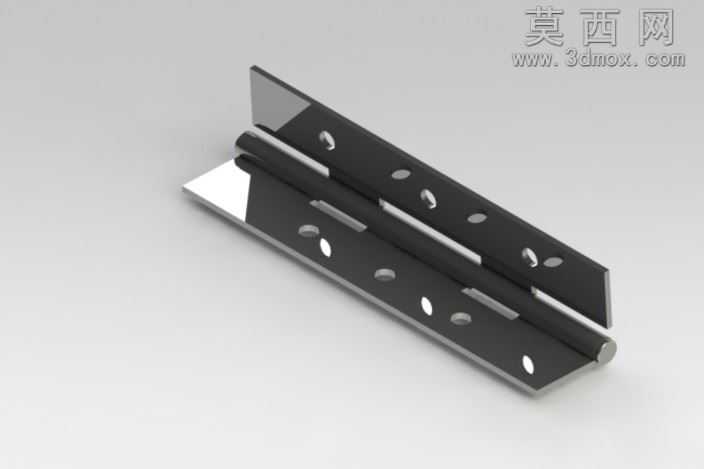

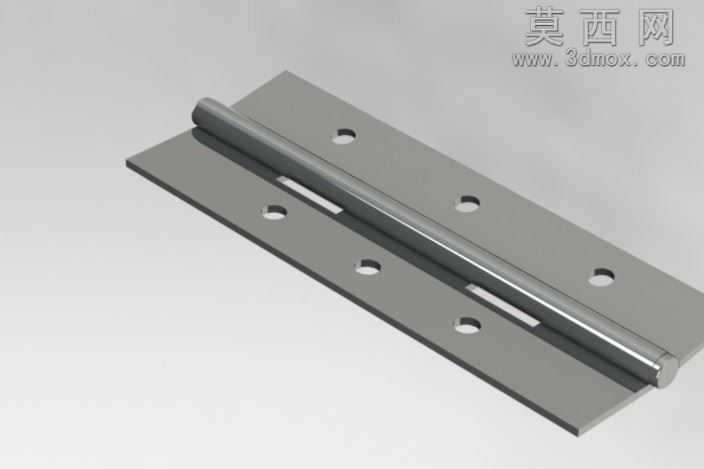

本作品为金属板式平开合页铰链的三维数字化模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循钣金加工工艺规范，还原了常规民用合页的真实结构与尺寸比例。建模阶段首先绘制两侧页板的草图轮廓，通过钣金基体法兰特征生成基础板材结构，精准定位每一个安装沉孔的位置，采用拉伸切除特征完成通孔加工，同时预留出页板转动所需的工艺槽位，避免开合过程中两侧页板发生干涉；中间的铰接销轴采用旋转凸台特征生成，与两侧页板的卷边轴孔做同轴心配合，确保铰接转动副的运动逻辑符合实际使用状态，卷边部分通过钣金褶边特征完成构建，还原了真实合页的卷圆加工成型效果。材质与渲染阶段，为模型赋予了拉丝不锈钢材质参数，调整金属材质的反射率、粗糙度与环境光遮蔽参数，还原金属板材哑光拉丝的真实质感，渲染输出时采用柔和的影棚布光，清晰展现页板的平面度、孔位的边缘倒角细节以及销轴的圆柱面光洁度，整体渲染效果贴近真实五金件的视觉表现。结构设计上，两侧页板采用对称式布局，共设置六个安装固定孔，可均匀分散门板开合时的受力，提升连接的稳固性；销轴与轴孔之间预留合理的装配间隙，既保证转动顺畅无卡滞，又避免间隙过大导致的连接松动问题，页板边缘做微小的圆角处理，还原五金冲压件的去毛刺工艺细节，避免锐边带来的安全隐患。设计思路围绕通用门窗合页的实用需求展开，在保证结构强度的前提下优化板材厚度，兼顾承重能力与材料成本，模型可直接用于五金产品的结构验证、装配干涉检查，也可作为门窗场景装配的配套零部件使用，完整还原了金属合页从板材下料、冲孔、卷边、装配销轴的全工艺对应的结构特征，参数化的建模方式支持后续根据不同的承重需求调整页板尺寸、孔位数量与销轴直径，适配不同规格的门窗安装场景。
