鼓风机组件

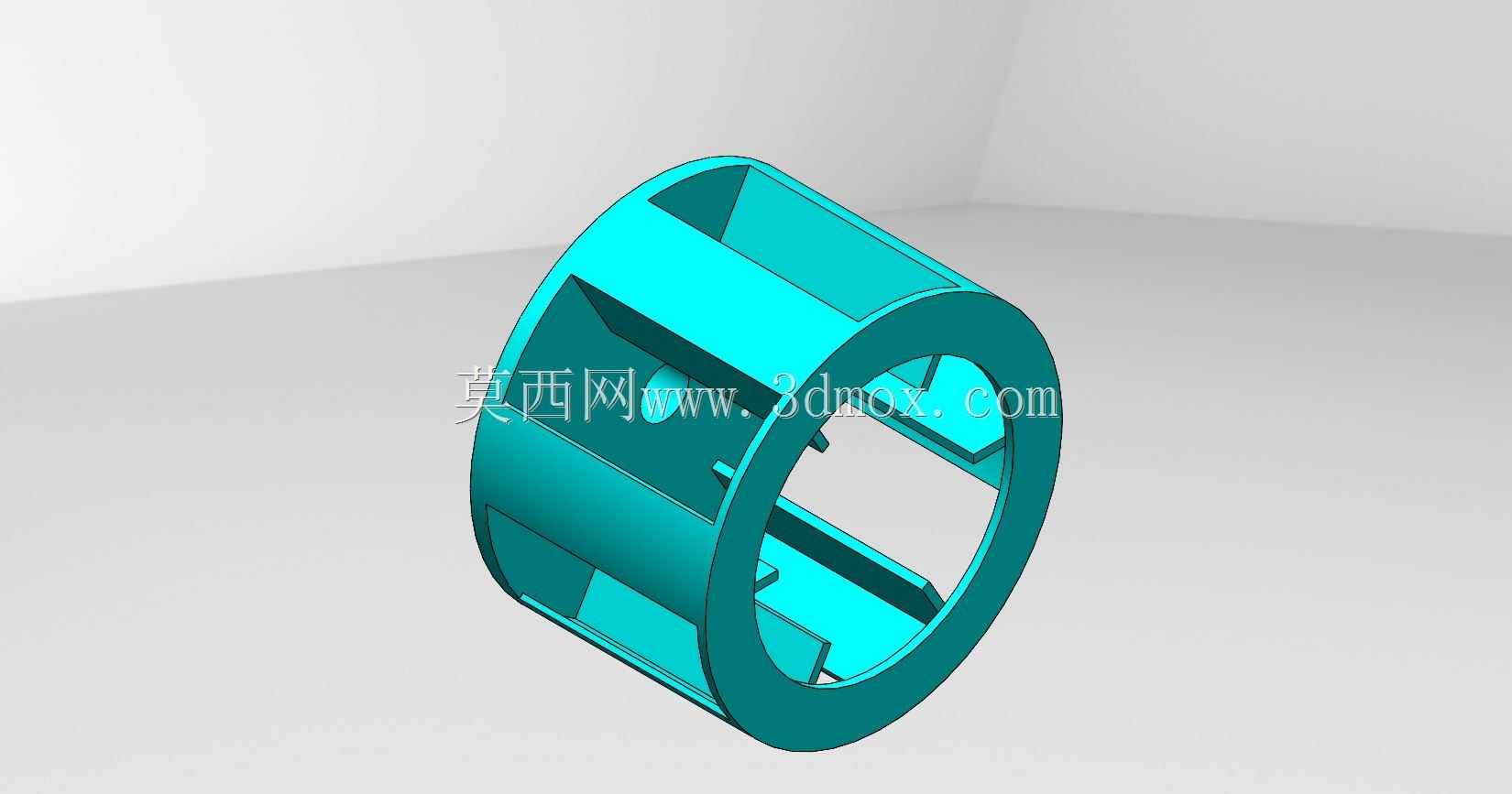

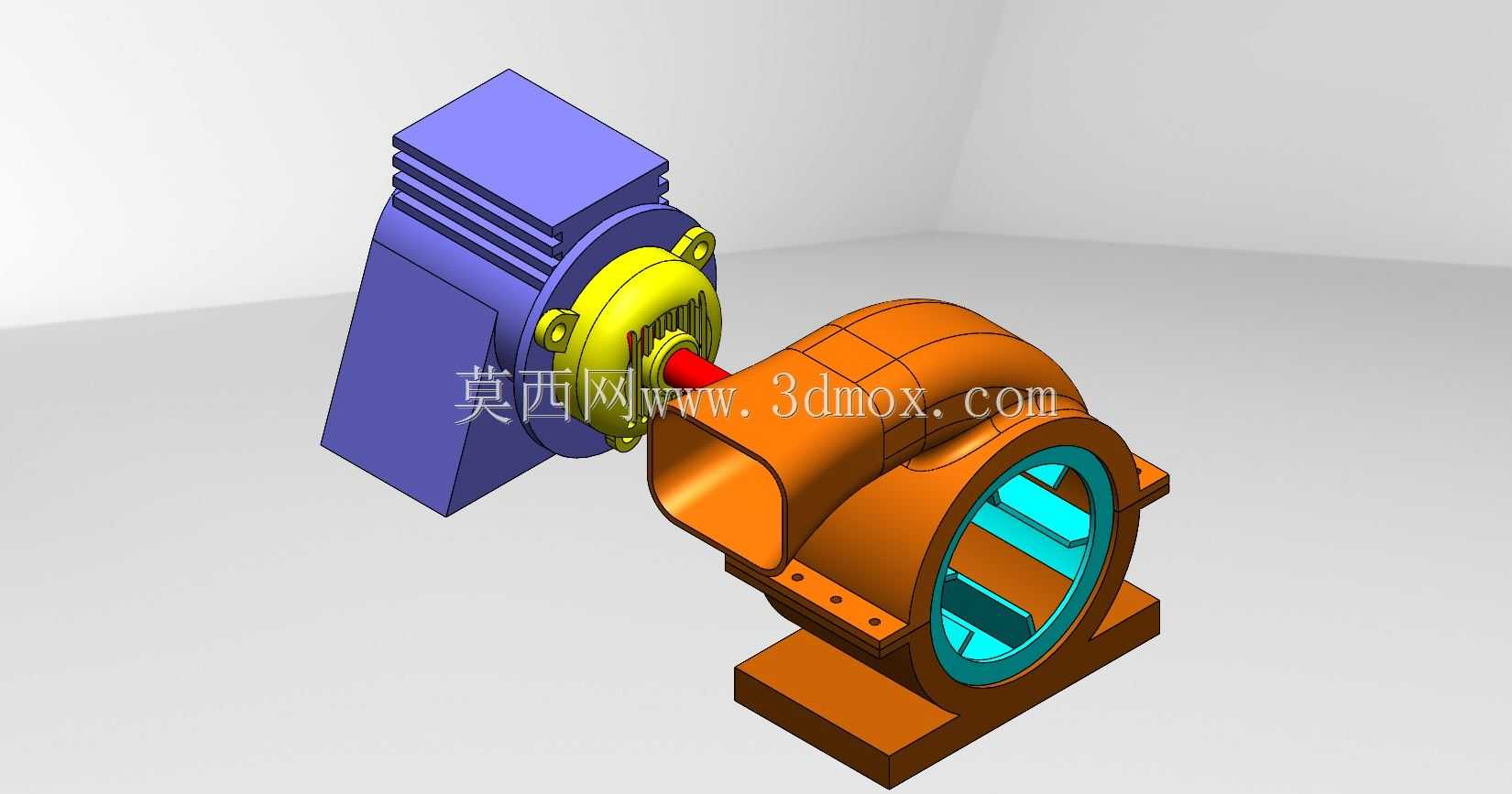

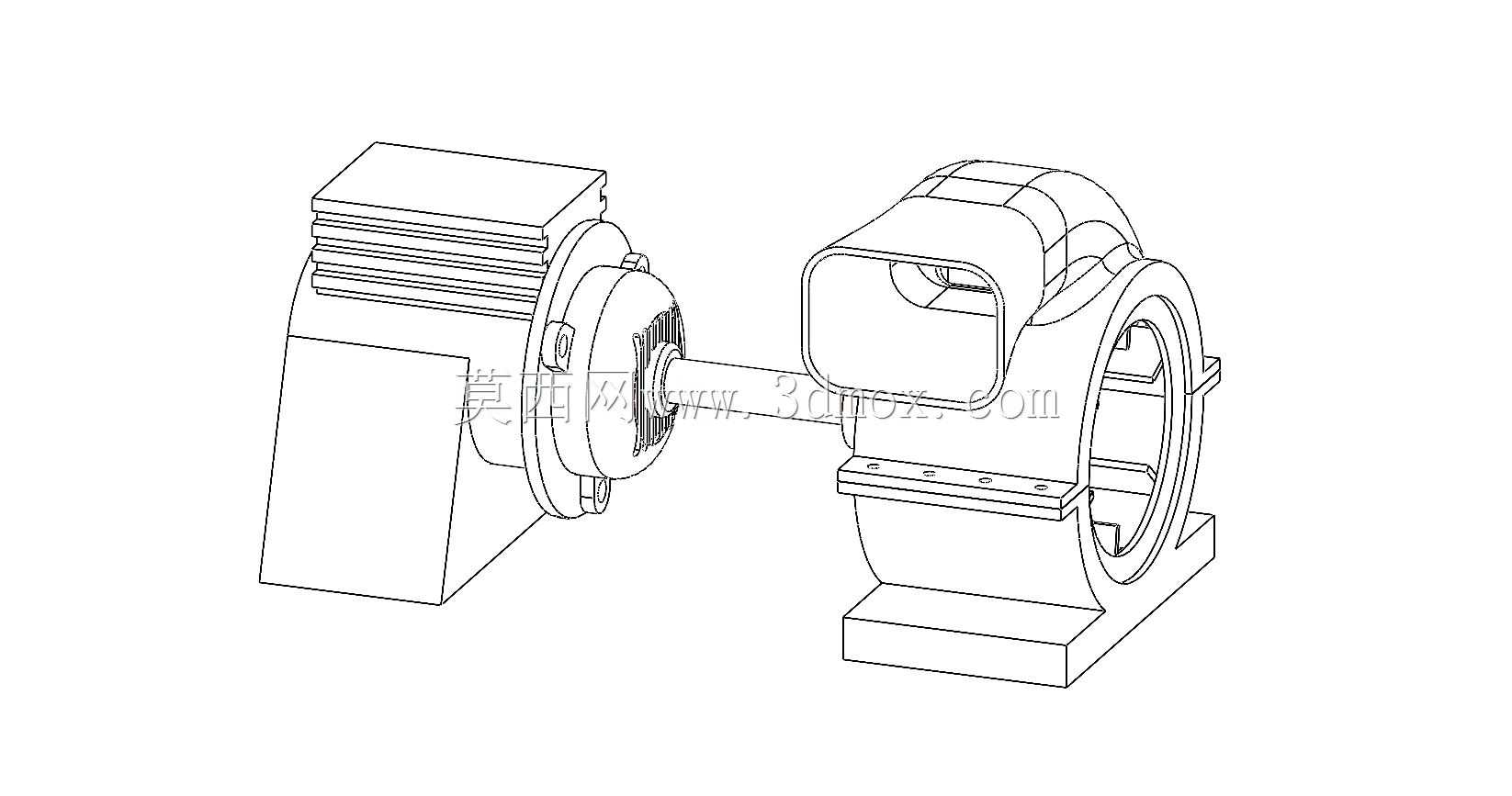

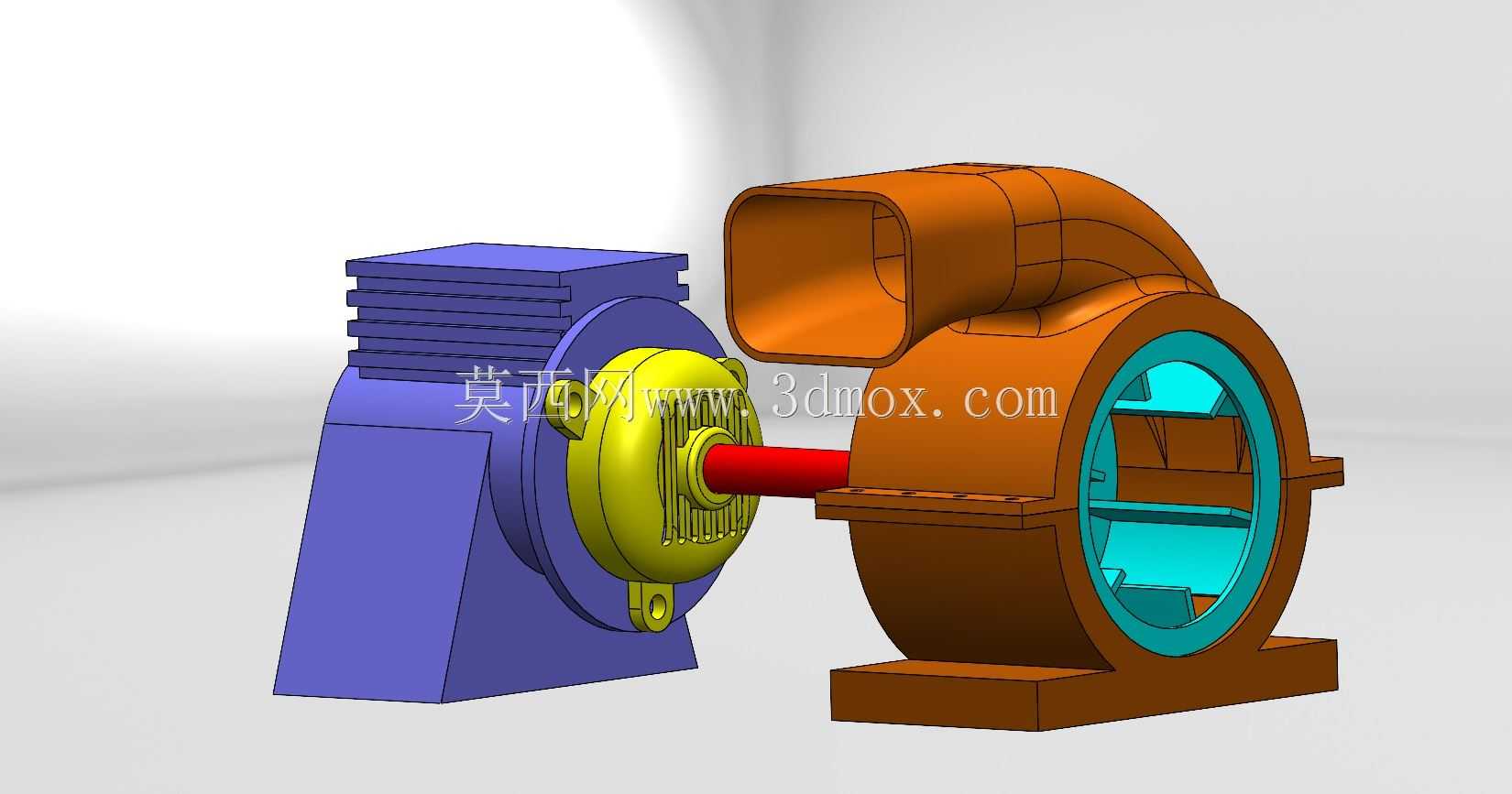

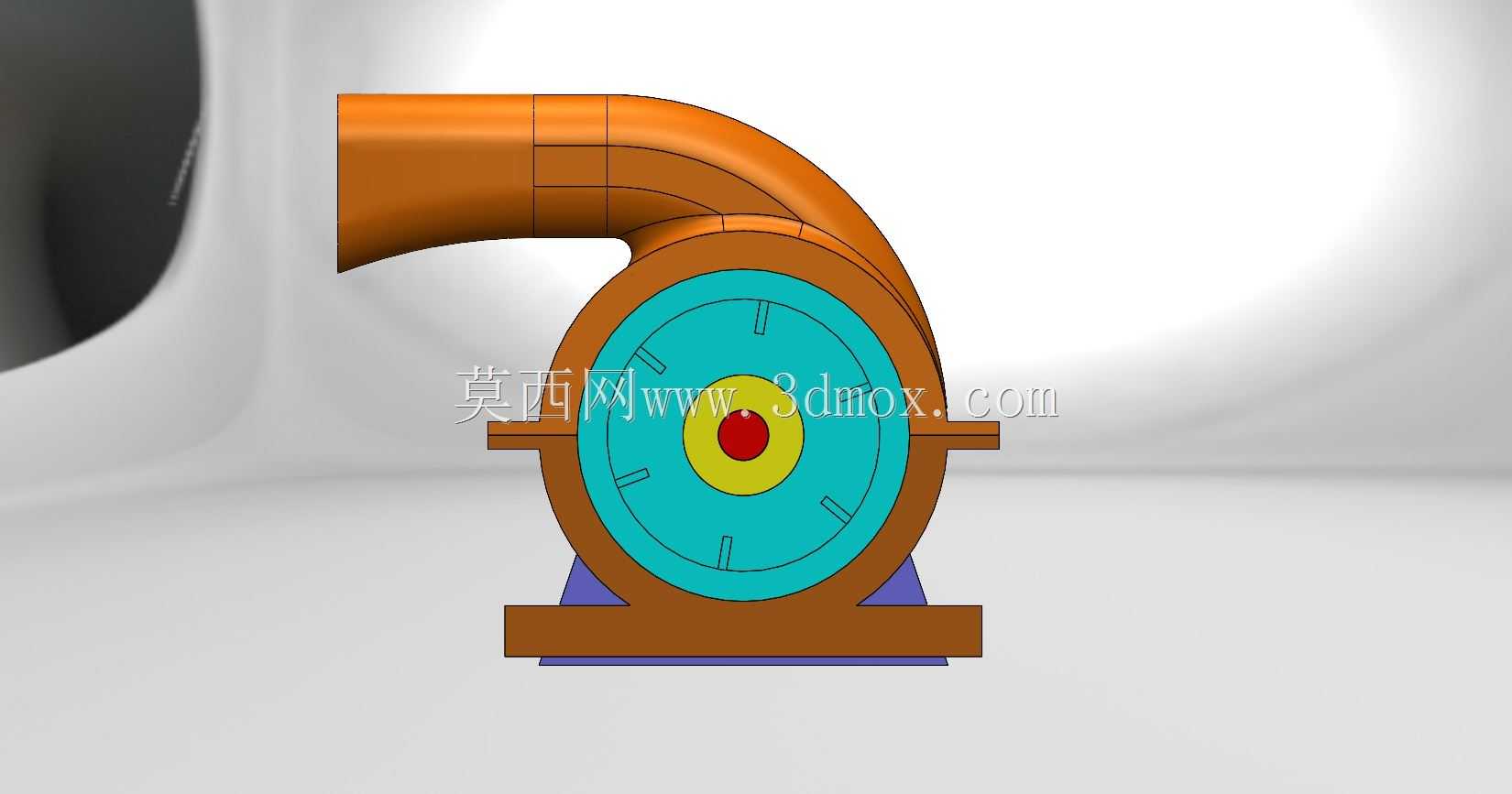

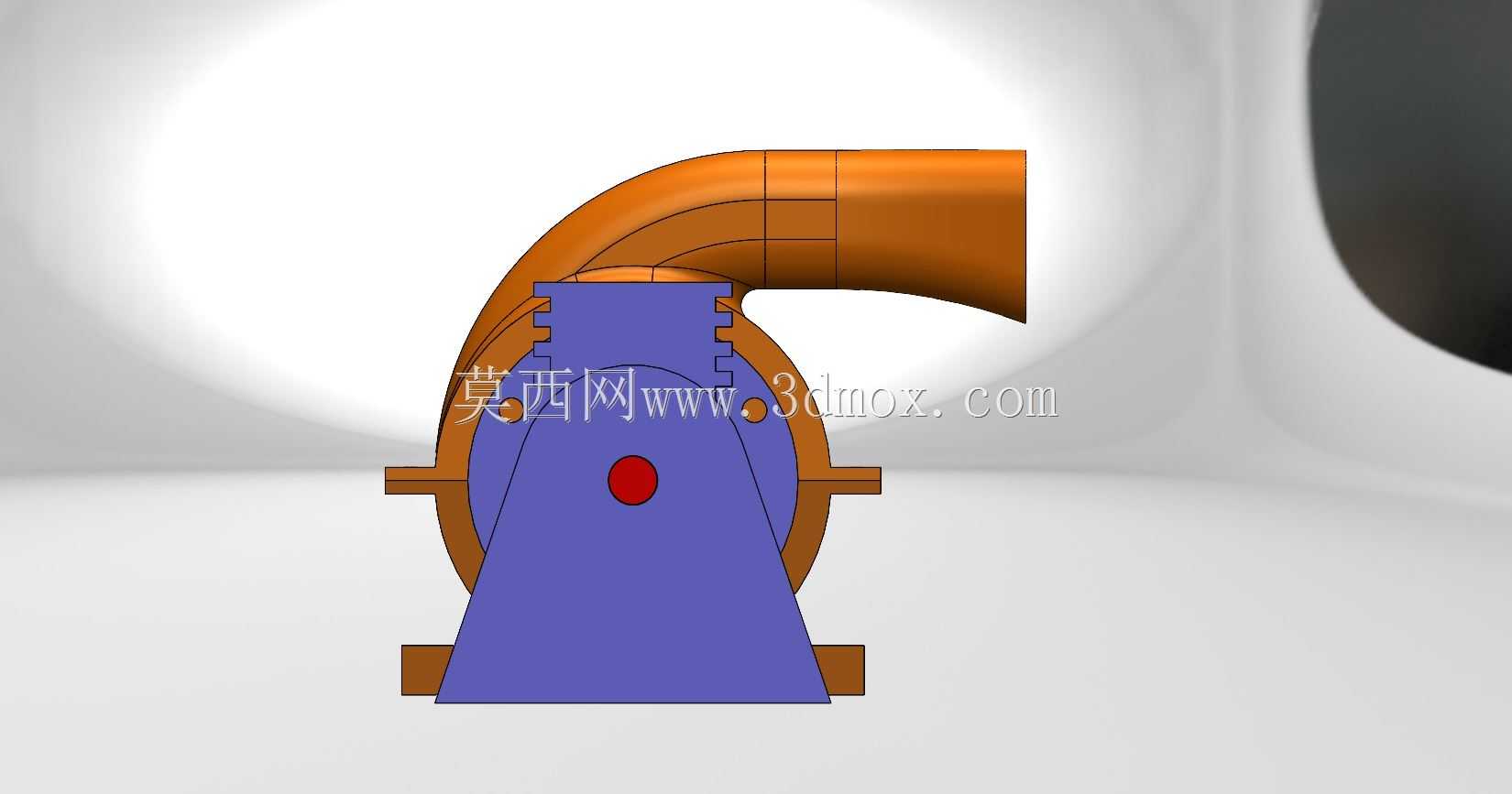

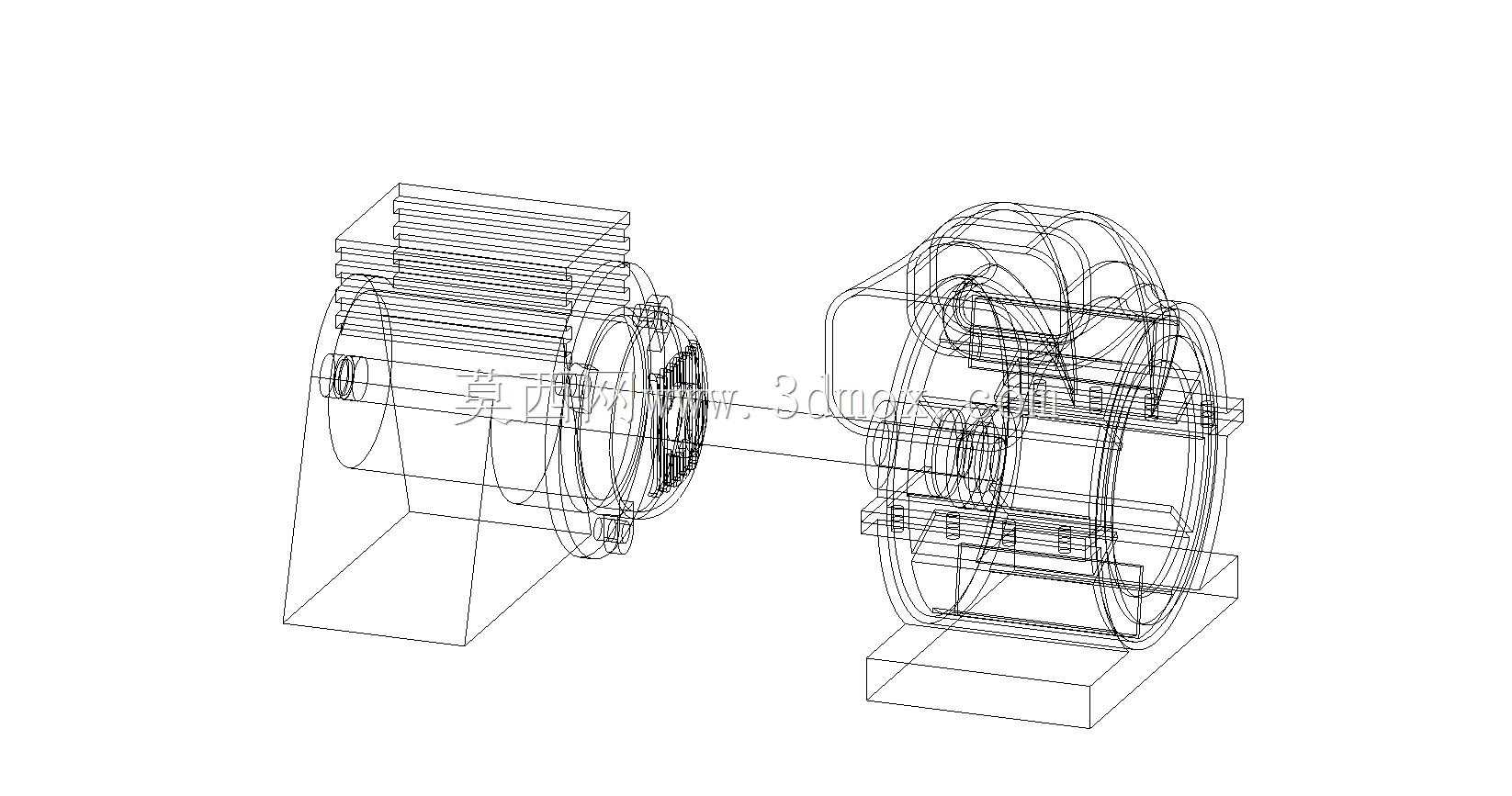

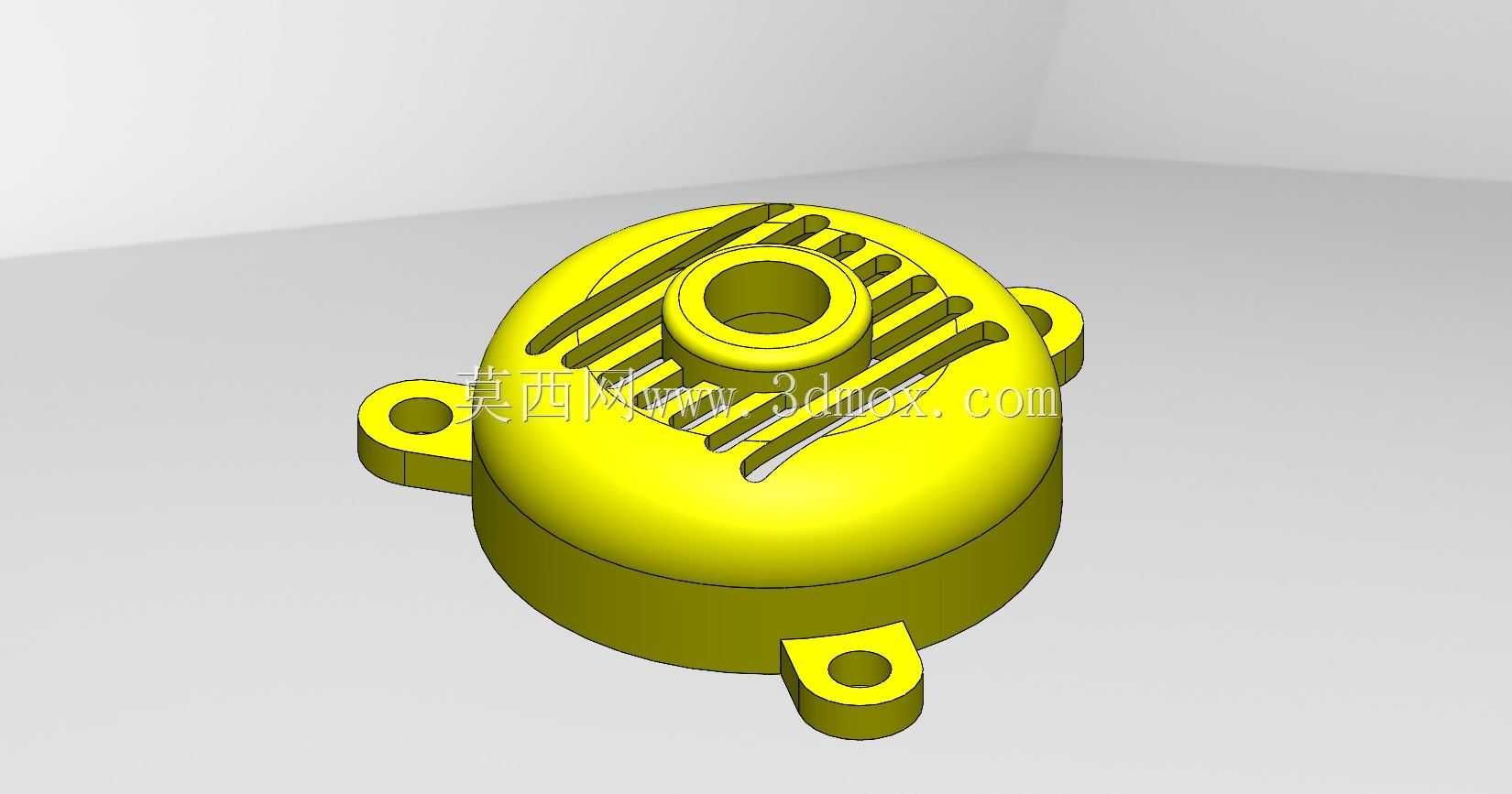

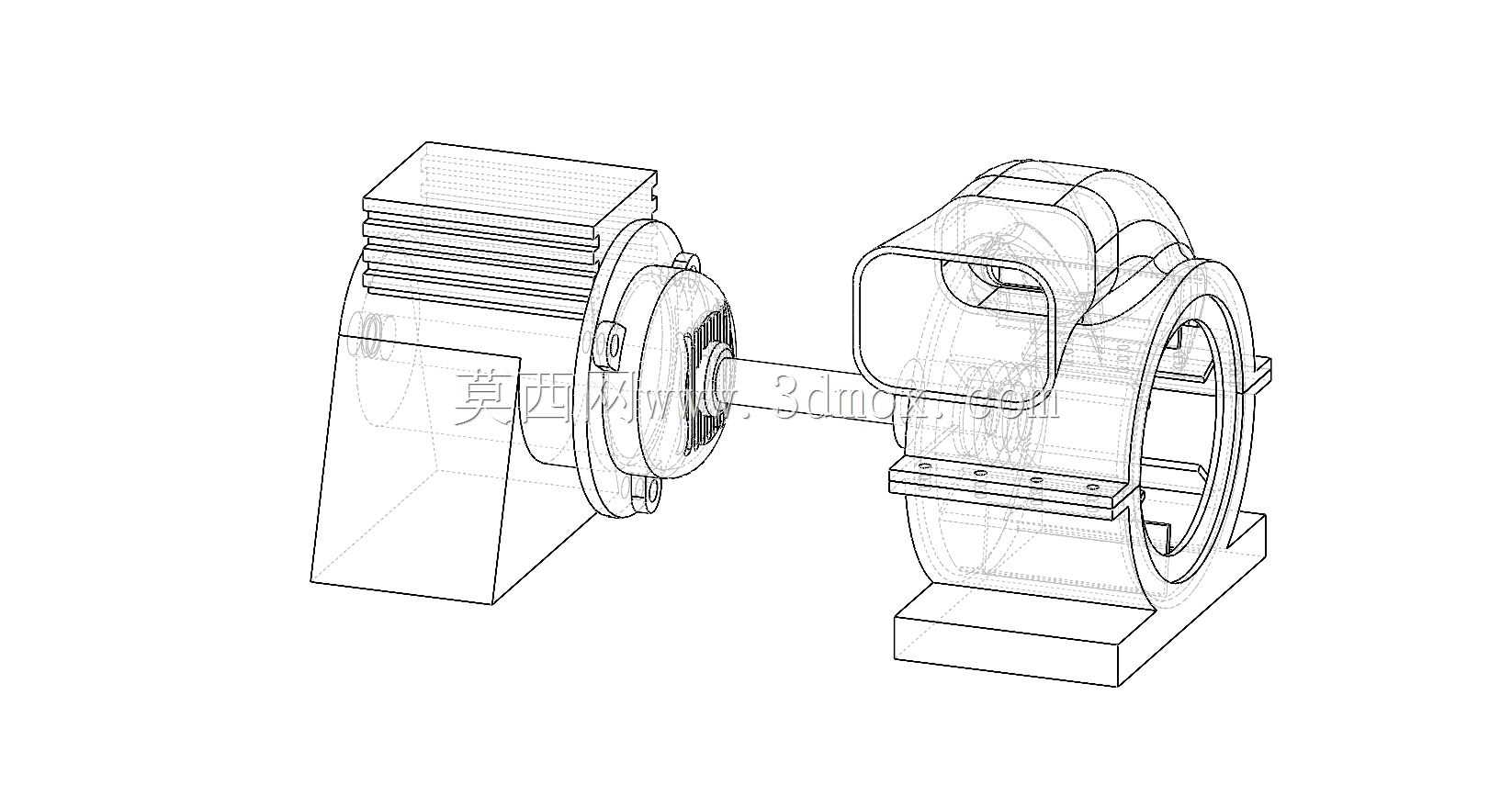

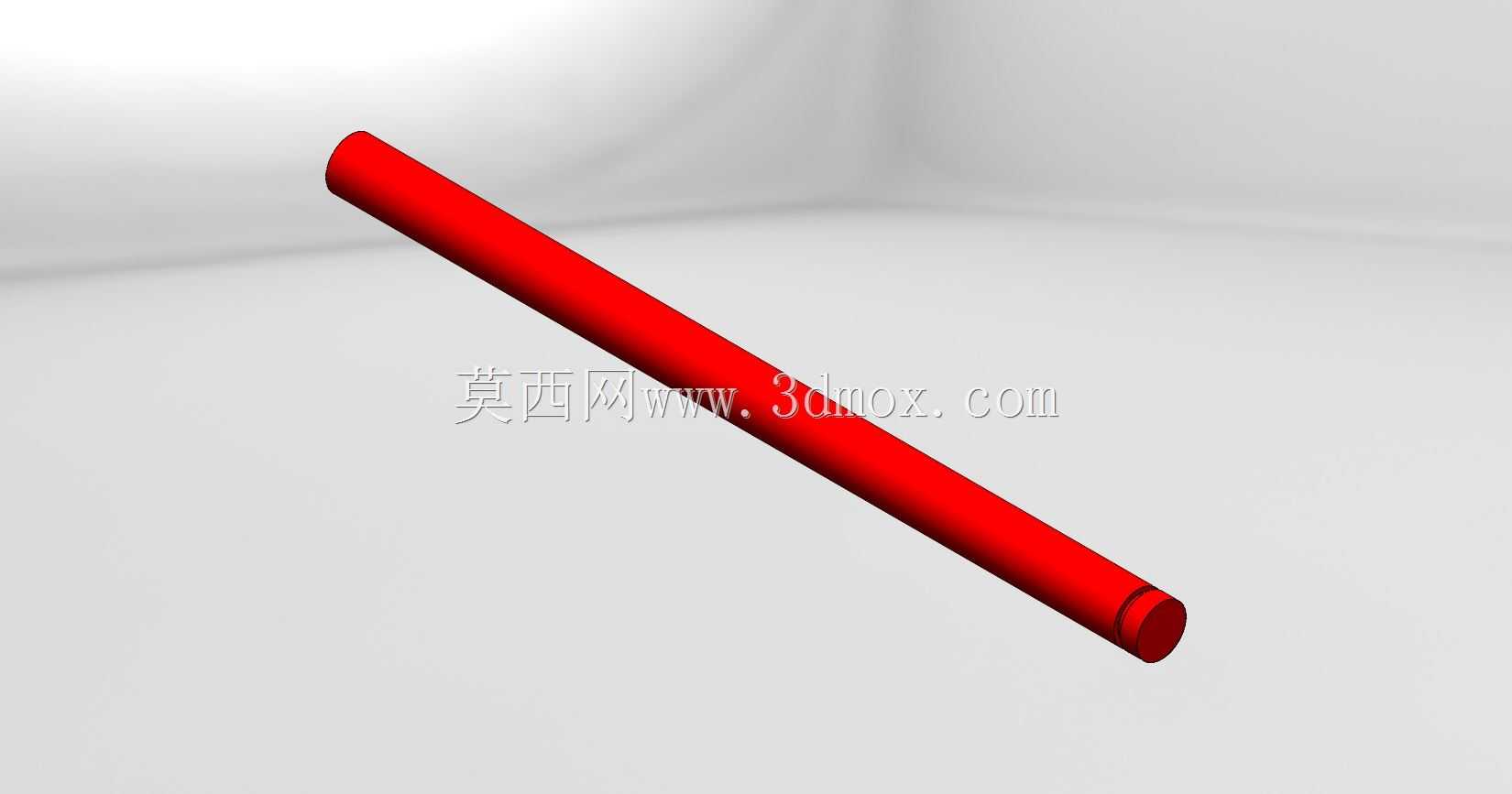

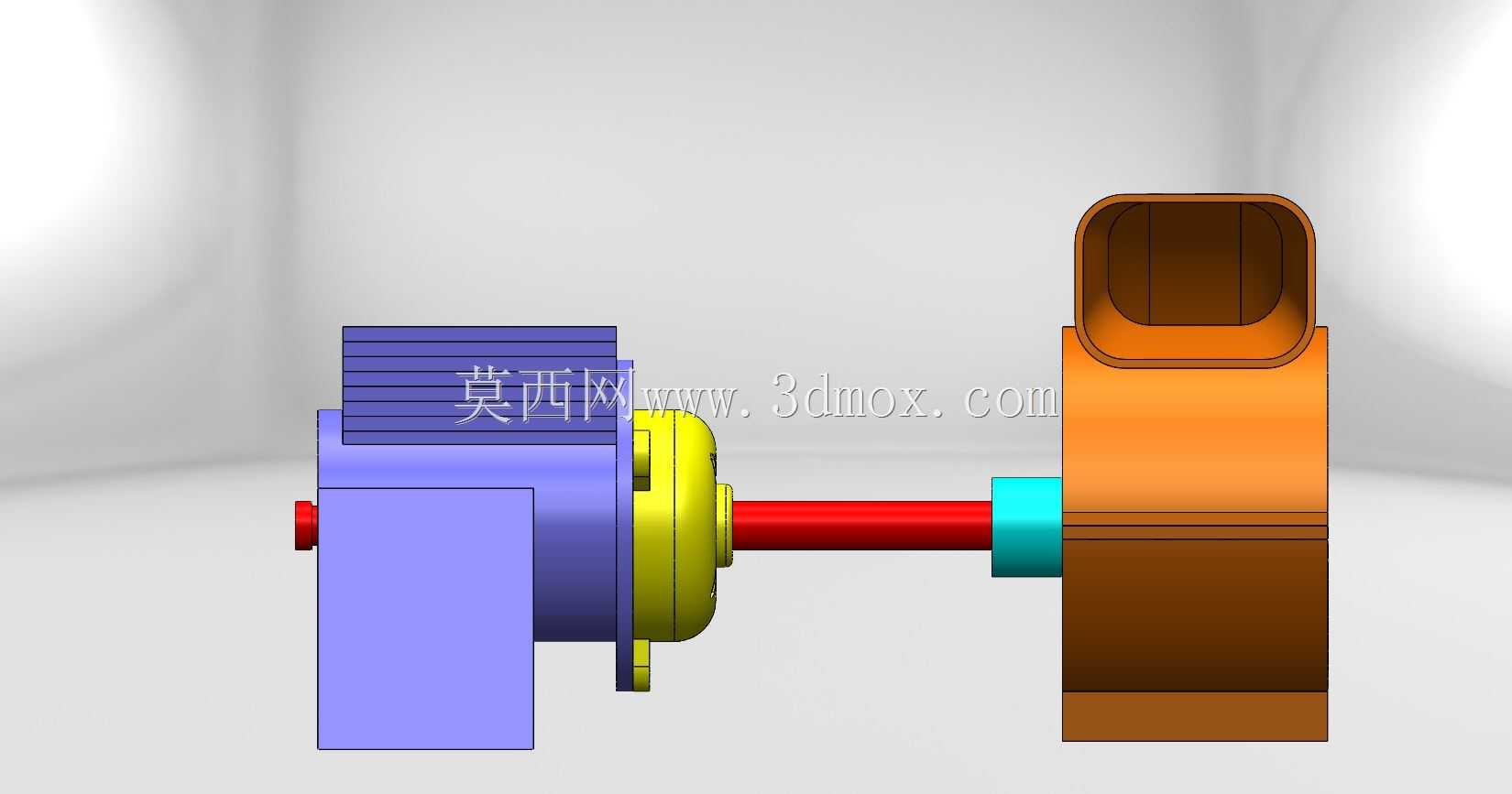

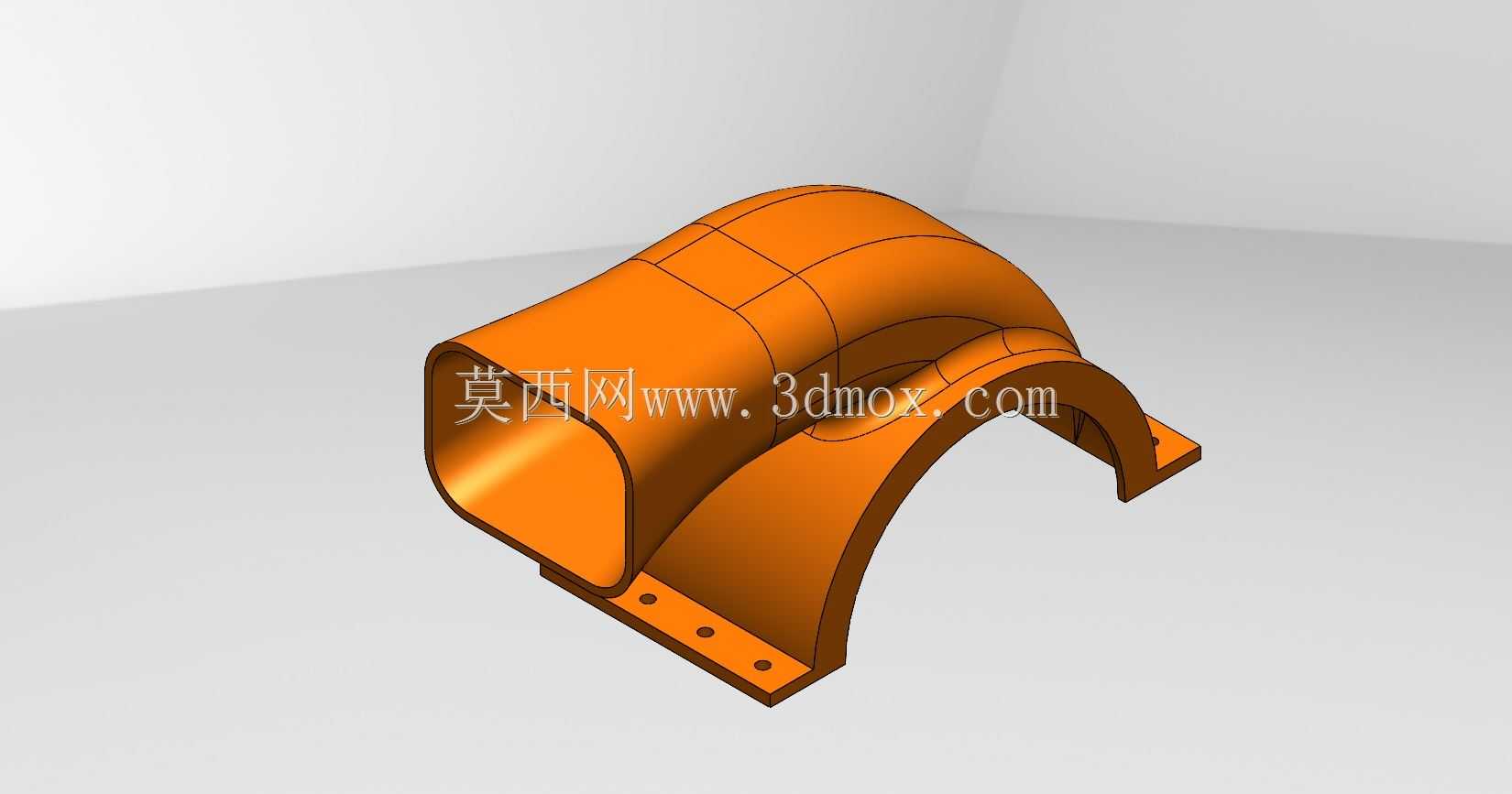

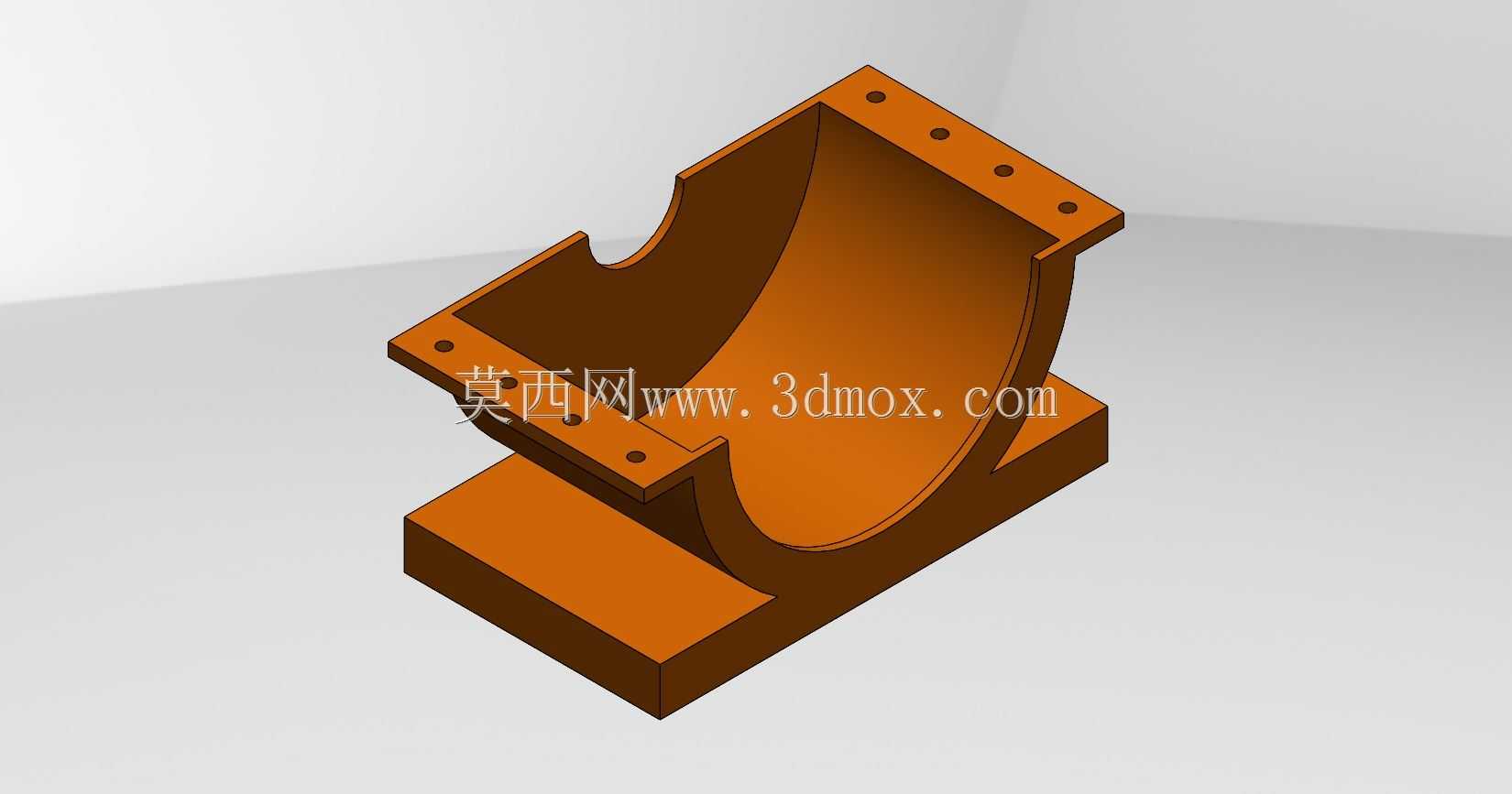

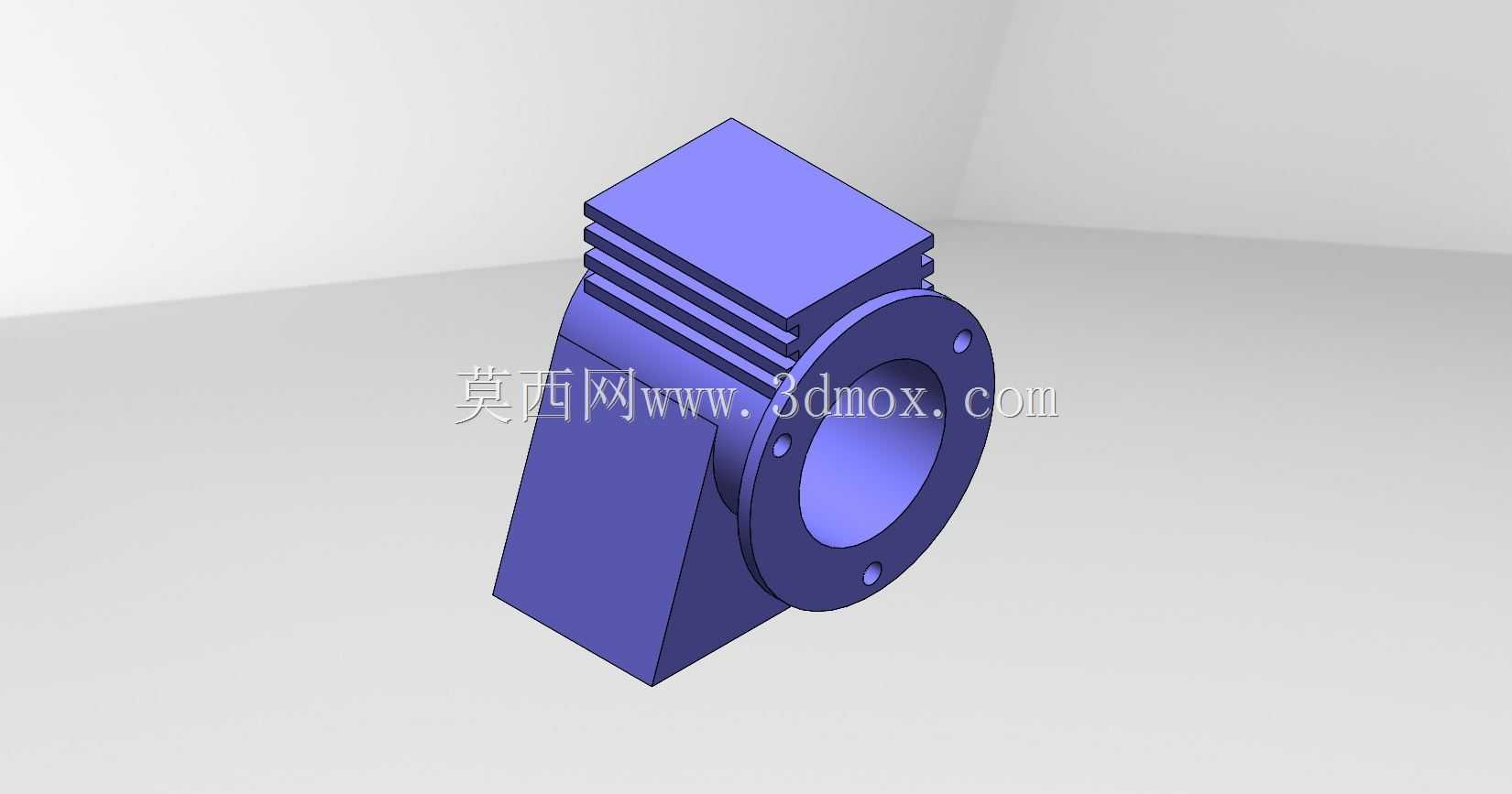

SolidWorks 中的鼓风机装配体是一个 3D 模型，用于表示鼓风机系统的各个组件。鼓风机，也称为风扇或离心风扇，是一种通过旋转叶片或叶轮来产生气流的装置。该装配体通常包含叶轮、外壳、电机、轴承、轴和其他必要的零部件。要在 SolidWorks 中创建鼓风机装配体，请按照以下步骤操作：创建新装配体：启动 SolidWorks 并创建新的装配体文档。导入或创建零件：导入或创建组成鼓风机装配体的各个零件。这可以通过导入现有 CAD 模型或在 SolidWorks 中设计零件来完成。放置零部件：通过拖放或使用“插入零部件”命令将每个零件插入装配体。根据装配要求，正确定位零部件之间的相对位置。定义关系：定义零部件之间的关系，以确保正确的对齐和运动。 SolidWorks 提供了各种配合选项，例如重合、同心、平行和距离，以建立这些关系。添加紧固件和五金件：添加紧固件和五金件，例如螺钉、螺栓和螺母，以将零部件固定在一起。SolidWorks 提供了一系列标准紧固件，可以轻松插入到装配体中。定义运动和约束：如果

根据需要，对装配体中的零部件应用运动以模拟其运动。您还可以添加约束来限制某些运动或定义特定零部件的限制。创建爆炸视图：为了展示装配体的构造或拆卸，您可以创建爆炸视图。这涉及分离零部件并调整它们的位置，以清楚地说明它们是如何组合在一起的。添加其他详细信息：通过添加标签、注释、尺寸和其他详细信息来增强装配体，以??传达有关鼓风机装配体的重要信息。执行分析（可选）：如果需要，您可以使用 SolidWorks Simulation 对装配体进行分析，以评估诸如应力、振动或流体流动性能等因素。生成工程图（可选）：最后，您可以创建鼓风机装配体的详细工程图，包括视图、尺寸和注释，以方便制造或文档编制。按照以下步骤，您可以在 SolidWorks 中创建详细的鼓风机装配体。
