六工位双转台式贴铝箔纸机械设备自动贴标机 3D模型

一款自动贴标机6工位双转台式贴铝箔纸设备3D模型 比较完整。
六工位双转台式贴铝箔纸机械设备效率高，贴装可达UPH850-950件/H。

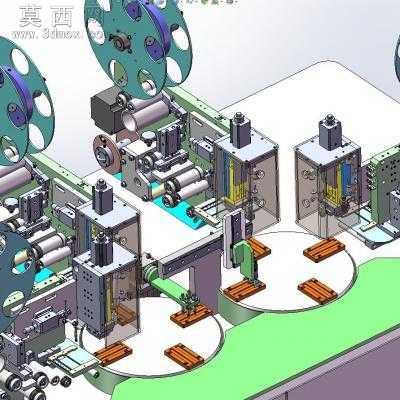

设备主要根据贴标、贴膜的工艺要求，结合精密旋转分割器的等工位原理，将所有的贴标、贴膜、翻转等工艺站合理分布在两个分割器的周围，工件一次性装夹就能完成所有的工艺步序要求。（详细数量工艺站最终由具体工艺要求决定，或曾或减。）

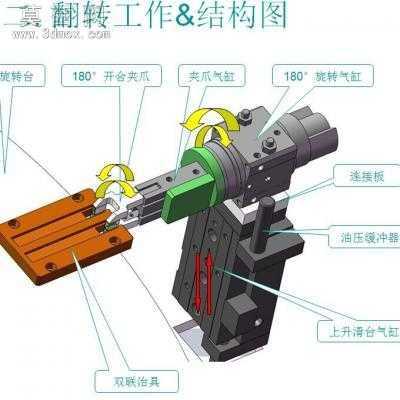

旋转分割器为顺时针旋转，初步规划工艺顺序为：背面贴背胶；A产品背面贴条码；PCB板翻转180°（有可能分为两站）；贴保护膜；B产品贴条码，A&B类产品只贴一次条码，设备的帖条码位每种产品只使用一个。
贴背胶位采用数控式三轴可调贴标机，其他的为常规贴标机。
主体结构较多使用进口标准件,设备结构简单,优先选用我司标准贴合模组加特殊工艺专用贴标头组成。机械出故障机率大大降低,且容易维护。
