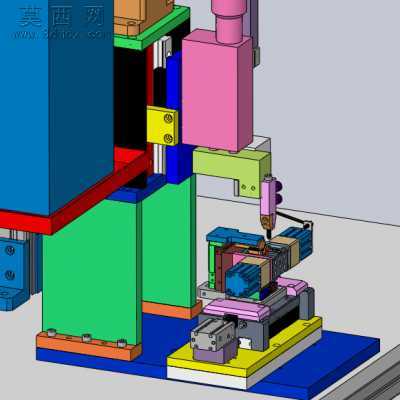

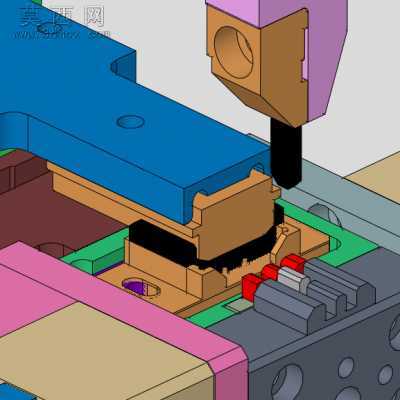

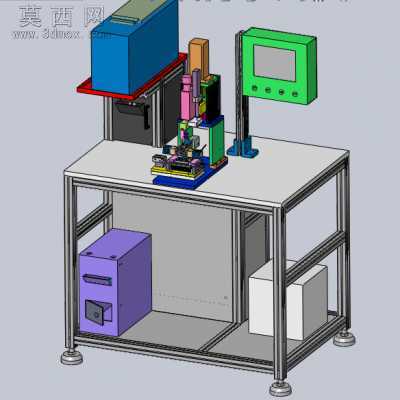

电阻焊接机 3D模型

此台机为电阻焊接机3D，是将线束剥皮后的芯线和端子通过电阻连起来。
该设备是电阻焊（点焊）属接触焊，其基本原理是焊件在压力作用下，通过焊接电流，依靠电阻热来焊接工件。焊机进行焊接时，启动开关按下后，电磁阀动作，压缩空气推动气缸运动，电极头压紧工件，延时之后，控制器中的可控硅导通，焊接过程开始，变压器初级电路接通，次级电路通过工件完成焊接，经过维持、休止时间，电磁阀换向，电极头抬起，完成一个工作循环。
