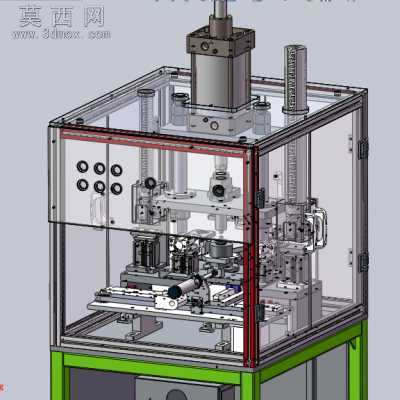

TTI非标全自动组装轴承压入机含BOM清单轴承啤压设备轴承组装机 3D模型

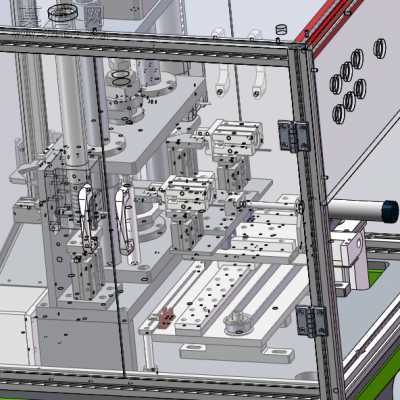

轴承啤压设备轴承组装机TTI非标全自动组装轴承压入机（含BOM清单）轴承五金件自动组装机，这套轴承和五金盖组装在一起的设备，属于组装类型的自动化机器，设备主要的工作原理是，左边右两边进料中间加工后面是下料工位，首先是左边的轴承上料位，把轴承叠放起来底部有分料气缸夹走，右边也是一样，右边的是用来装五金产品的也就是需要和轴承组装在一起的零件，也同样是叠装上料，前面的取料机械手先取轴承，把轴承放到中间的治具中再到右边的取料位邓五金件，然后把两个零件放在一起，通过中间的大气缸进行压合，每装好一个由后面的取料气缸把产品取走，这个作业方式满足了需求同时也是最简单的方法，设计思路非常好所以把这套完整的图上传上来方便大家学习，有喜欢的欢迎进入主页下载更多原创的好图纸谢谢
