非标输送带高空2.4米升降机提升机输送带机 3D模型

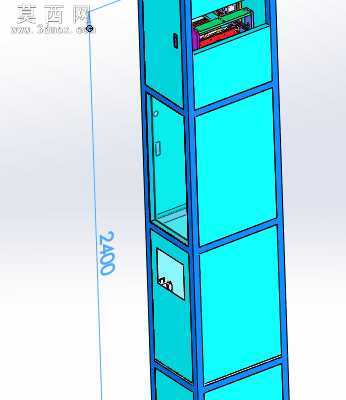

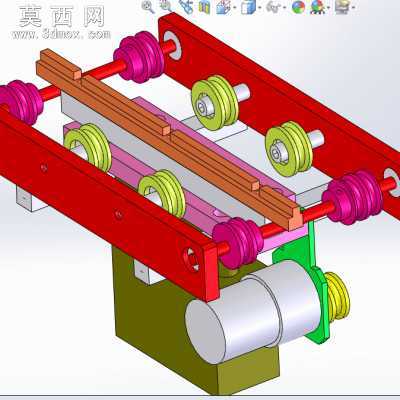

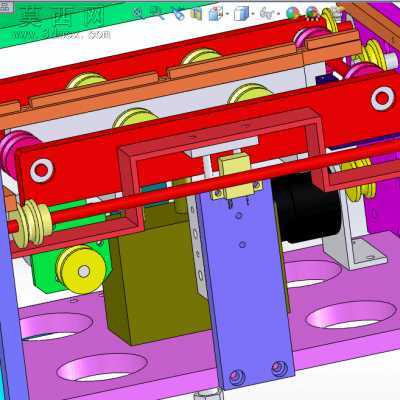

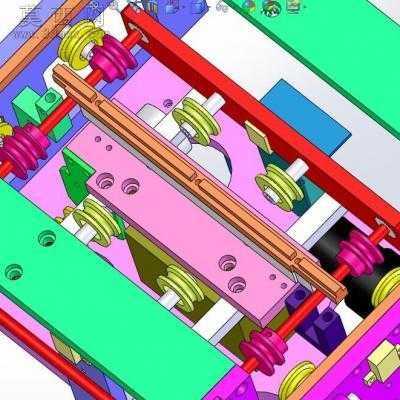

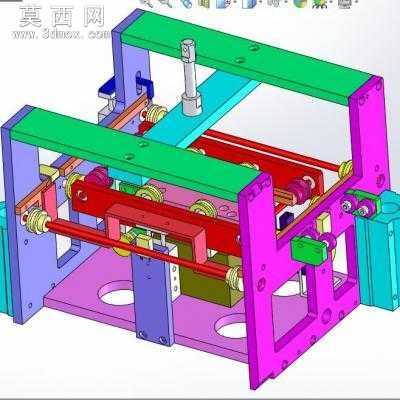

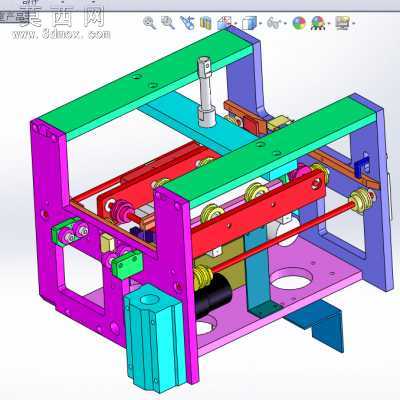

非标输送带高空2.4米升降机提升机输送带机设计图。该图纸是一套高空输送的提升降机，升降高度为2.4米它可以升降和90度输送一起运行，升降机由最底部的大功率马达带动，上下各用了两个大型链轮传动确保在升降过程中能稳定运行，另外进料出料方向为90度不同的位置由进料阻挡气缸进行阻挡载具，当感应器感应需要把载具输送到下一工位时，阻挡气缸退回输送带运行，此升降机里面有2套输送带，一组输送带为进料输送，此输送带由一气缸带动小空间升降，另一输送带为出料负责把载具治具等工装板输送带另一条线体中或另一工位，从图片中可以看出输送带的结构是相对比较复杂的，欢迎有喜欢的朋友下载学习，此类输送机升降类图纸主页内还有很多，欢迎进入主页内浏览或下载更多输送带和升降机图纸
