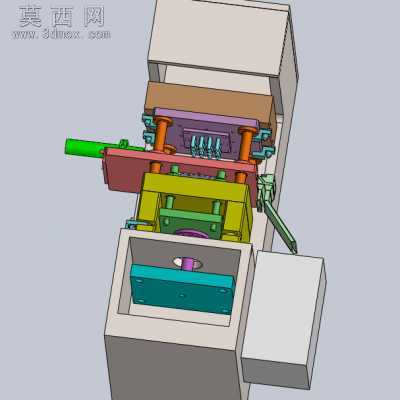

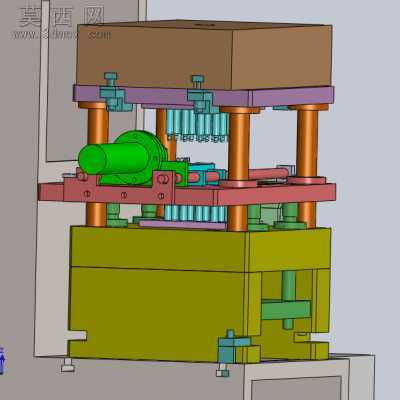

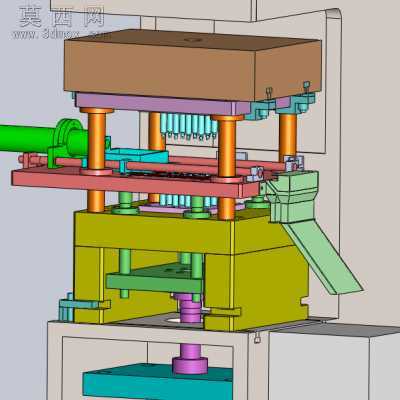

压片机.SolidWorks参数化 3D模型

SolidWorks参数化的压片机3D模型，采用solidworks2013设计压片机。包含详细的三维建模和工程图。机型可分为单冲式压片机、花篮式压片机、旋转式压片机、亚高速旋转式压片机、全自动高速压片机以及旋转式包芯压片机。
压片机的工作过程可以分为如下步骤：
(1) 下冲的冲头部位(其工作位置朝上)由中模孔下端伸入中模孔中，封住中模孔底；
(2) 利用加料器向中模孔中填充药物；
(3) 上冲的冲头部位(其工作位置朝下)自中模孔上端落入中模孔，并下行一定行程，将药粉压制成片；
(4) 上冲提升出孔。下冲上升将药片顶出中模孔，完成一次压片过程；
(5) 下冲降到原位，准备下一次填充。
技术参数
最大压力：50kn
最大直径：16mm
最大深度：14mm
片剂厚度：6mm
产 量： 3500-4000片/h
功 率： 220V 750W，1400转/分
外型尺寸： 580×500×700mm
重 量： 125kg
型号：TDP-5
