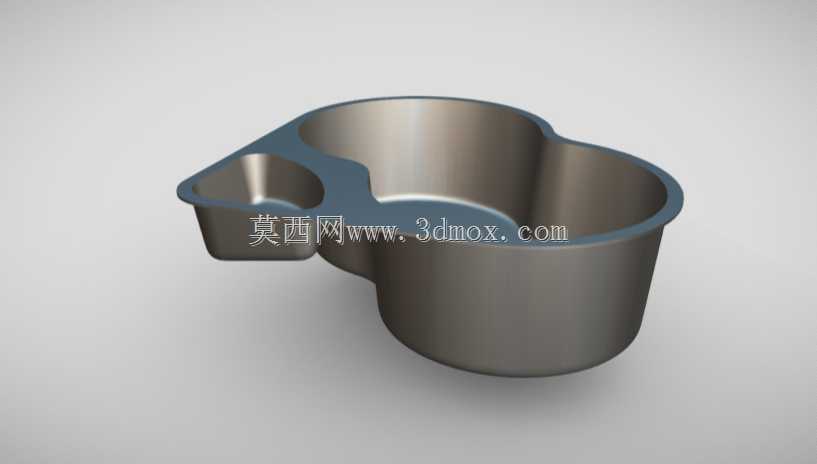

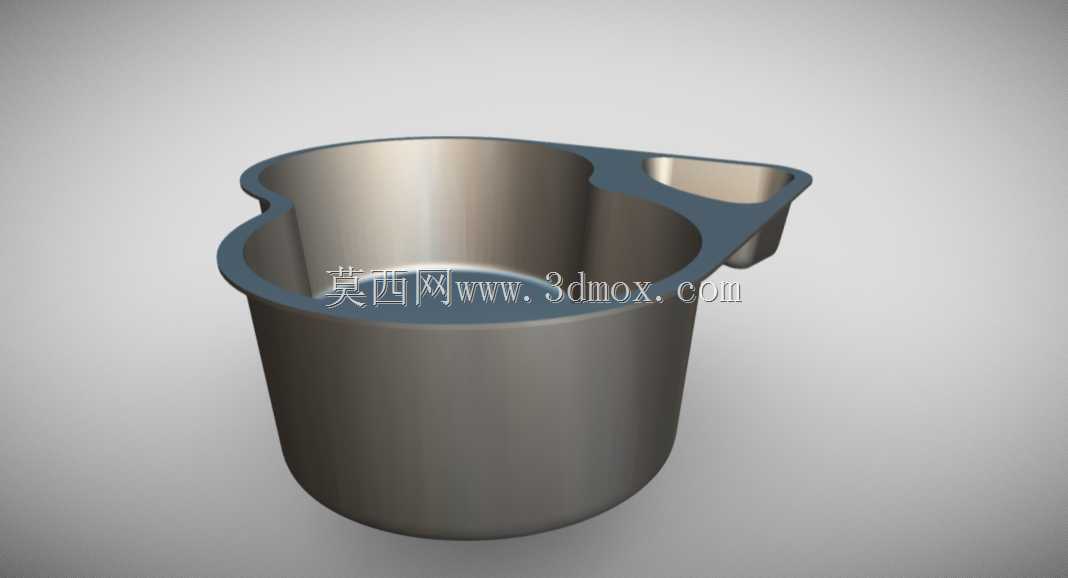

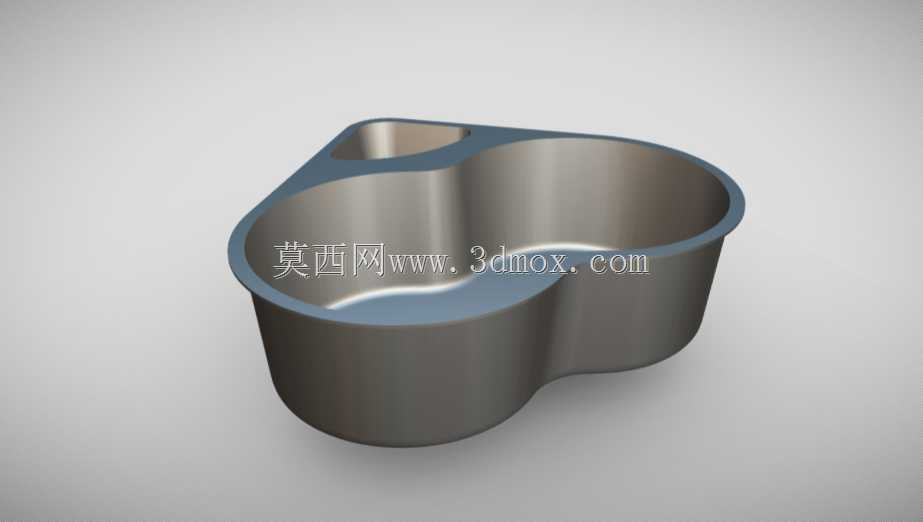

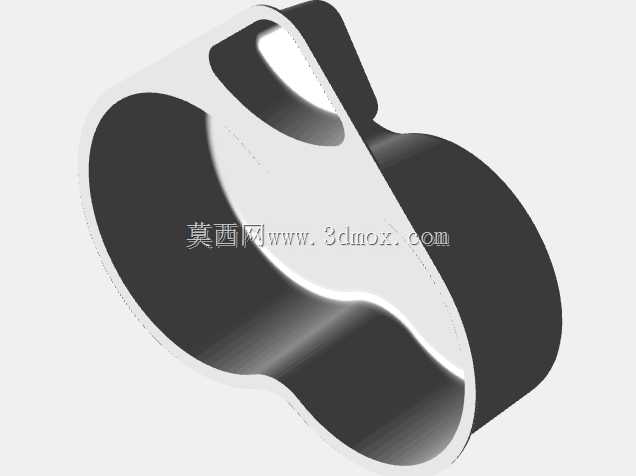

杯架支架

设计杯架需要结合曲面建模以实现流畅、符合人体工程学的美观效果，以及塑料建模以实现实用、可制造的设计。使用 NX Siemens 软件，您可以利用其强大的工具来创建专业高效的产品。以下是该方法的概述：1. 曲面建模曲面建模侧重于创建杯架的外部形状和轮廓。该过程包括：草图绘制：从 2D 草图开始，定义杯架的基本轮廓。扫掠和放样：使用扫掠和放样命令为主体创建平滑、复杂的曲面。修剪和连接：通过修剪多余的曲面并将其连接起来以确保连续性来优化设计。圆角：添加圆角以平滑锐利的边缘和过渡，增强美感和可用性。分析工具：利用曲面曲率分析检查平滑度并消除缺陷。2. 塑料建模塑料建模侧重于使设计可制造，尤其是对于注塑成型而言。关键步骤包括：加厚表面：通过增加适合塑料部件的厚度将表面转换为实体。拔模角：增加拔模角以确保在生产过程中轻松从模具中取出。肋条和凸台特征：结合肋条和凸台等结构元素以提高强度和功能。卡扣配合和紧固特征：设计 j

连接功能，如卡扣配合，可实现安全组装。壁厚分析：验证壁厚均匀，以防止翘曲和缩痕等缺陷。冷却和排气注意事项：规划模具冷却通道和排气，以实现高效制造。
