手推式小型汽油动力耕耘除草设备

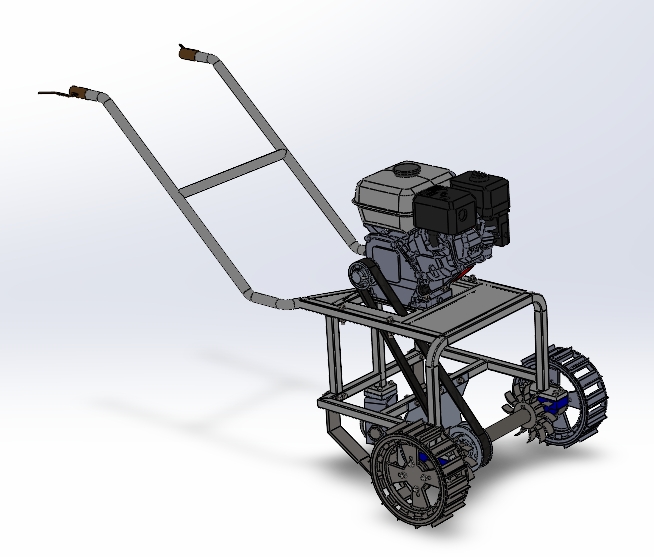

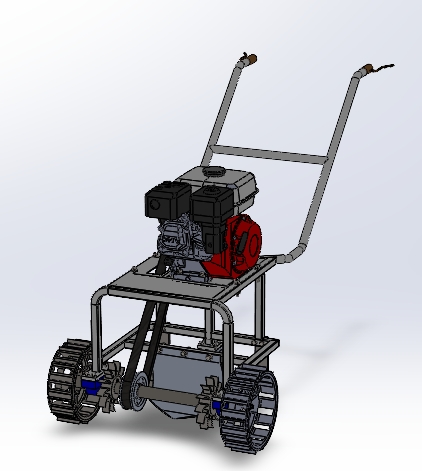

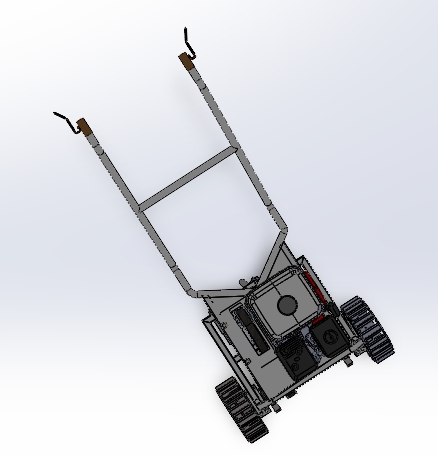

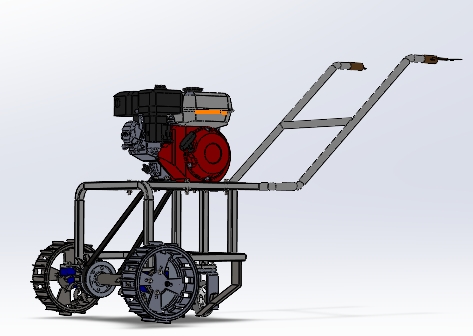

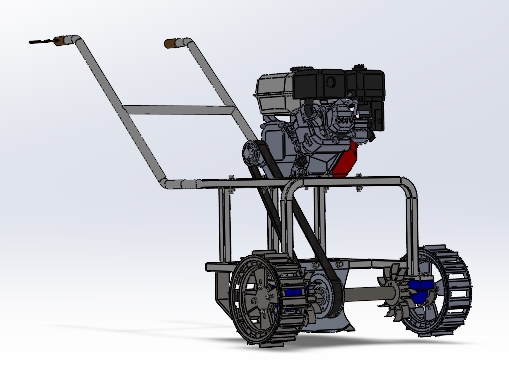

　　这款手推式耕耘除草设备的三维结构设计，核心围绕小地块作业的通行与操作便利性展开，整体机架采用方管焊接框架结构，动力单元前置布局，将单缸汽油发动机固定在机架前部上方位置，通过带传动将动力传递至下方的驱动轮轴与除草耕耘作业辊，重心集中在设备前部作业区域，作业时能保证刀辊对地面的下压力度，避免作业时出现跳刀、飘移的问题。从作业适配场景来看，该设备主要针对丘陵山地小面积果园、家庭庭院草坪、城市公共绿地边角区域、葡萄园行间空地这类大型农机无法进入的狭窄作业空间设计，轮距控制在600mm以内，整体机身长度不含扶手为1100mm左右，扶手可向上折叠收纳，折叠后整机高度不超过800mm，能够放入普通皮卡车货箱甚至家用SUV后备箱转运，适配散户种植、小型物业养护的作业需求。

　　设备的行走轮采用带抓地齿的实心橡胶轮结构，轮齿高度35mm，在松软耕地、带草皮的湿润地面都能提供足够附着力，配合传动系统内置的离合结构，可实现动力行走与人力推行的切换，在转场移动或者不需要动力输出的场景下，断开离合就能轻松推动，不需要额外拆卸传动部件。作业端的刀辊采用快装结构设计，可根据作业需求更换不同类型的刀具：换装L型除草刀时，刀辊作业深度可在20mm-80mm之间通过机架后部的高度调节螺杆调整，能将地表杂草从根部切断，同时打碎草茎实现碎草还田，割茬高度均匀，不会出现留茬高低不一的问题；换装耕耘弯刀时，作业深度最大可达120mm，能够对果园行间的板结土壤进行浅耕松土，不需要额外更换主机框架，仅需拆卸刀辊两端的固定销即可完成刀具切换，单人操作5分钟内就能完成换型。

　　扶手部分采用双杆倾斜式设计，扶手高度距离地面900mm-1100mm可调，适配不同身高操作人员的使用习惯，扶手末端设置油门控制与离合手柄，操作人员在推行过程中不需要弯腰就能完成动力通断、油门大小的调节，长时间作业的疲劳度更低。从结构设计的细节来看，发动机外侧设置了半包围式的防护挡板，避免作业过程中飞溅的泥土、草屑打到发动机散热片上，减少散热孔堵塞引发的动力过热问题；机架底部的传动带外侧设置了金属护罩，防止杂草缠绕皮带造成传动打滑，同时避免操作人员误触转动部件引发安全风险。设备的燃油箱设置在发动机上方，容积3.6L，满油状态下可连续作业2.5小时以上，不需要频繁中途加油；空滤位置抬高至发动机侧上方，避免作业时扬起的灰尘被吸入气缸，延长发动机的保养周期。针对不同作业场景的通过性，该设备的最小离地间隙为150mm，在有少量土块、作物残茬的地块行驶时不会出现底盘托底的问题，爬坡能力最大可达15度，能够适应缓坡果园的作业需求，不需要额外加装牵引设备。

　　在草坪修剪作业场景下，该设备的切割线速度控制在合理区间，不会对草皮根系造成过度拉扯，修剪后的草屑长度均匀，直接铺在草坪表面可自然腐解成为有机肥，不需要额外收集草屑；在果园除草作业时，刀辊的作业宽度为500mm，能够在果树行距2m以上的果园内灵活转向，不会刮蹭果树树干，同时可以将树盘周围的杂草清理干净，减少杂草与果树争夺水肥的问题。设备整体结构没有复杂的电控元件，所有传动部件均为机械结构，日常保养仅需要定期更换机油、清理空滤、检查皮带松紧度即可，不需要专业的电控维修知识，普通农户经过简单指导就能完成日常维护。从安装边界来看，该设备所有部件均为模块化设计，机架、动力单元、行走轮、刀辊、扶手几个大部件之间均采用螺栓连接，不需要专用焊接设备就能完成整机组装，拆卸后最大部件尺寸不超过1000mm600mm500mm，运输时的空间利用率更高。
