19毫米工业紧急停止按钮结构设计

在工业生产现场的设备操控回路里，急停按钮是最后一道安全防线，这款19毫米安装直径的紧急按钮，适配绝大多数标准控制柜开孔尺寸，是设备安全回路里的核心执行元件。从实际应用场景来看，这类按钮广泛部署在生产流水线操作台、机床操作面板、自动化设备周边易触及位置、起重设备操控端、输送线沿线急停点位，当现场出现人员误入危险区域、设备运行卡滞、工艺参数异常超差等突发状况时，操作人员无需额外解锁防护盖，直接拍压按钮头部即可触发安全回路切断，最大程度缩短应急响应时间。

从功能特性上看，这款按钮支持两种触点配置可选，自复位结构在拍压触发后，内部触点完成通断切换，外力撤除后按钮头部自动回弹至初始位置，适配需要触发后自动复位回路信号的场景；自锁结构则在拍压后保持触发状态，必须通过顺时针旋转蘑菇头才能完成解锁复位，避免误触复位导致的设备意外重启，符合工业安全规范里的急停触发后保持要求。触点模块采用1NC+1NO的组合配置，常闭触点串入设备动力回路的安全接触器线圈回路，触发时直接切断动力供电，常开触点可接入PLC的DI信号模块，向控制系统上传急停触发的状态信号，方便运维人员快速定位触发点位，排查故障原因。防护等级达到IP67的设计，意味着按钮头部在完成面板安装后，可以抵御粉尘侵入，同时承受短时低压水冲，适配食品加工车间的冲洗工况、户外设备的露天部署、铸造车间的多尘环境等恶劣使用场景，触点部分采用密封结构，避免金属粉尘、水汽侵入导致的触点氧化接触不良问题。

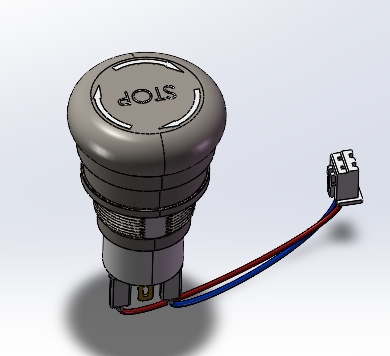

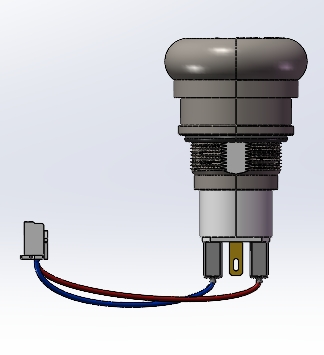

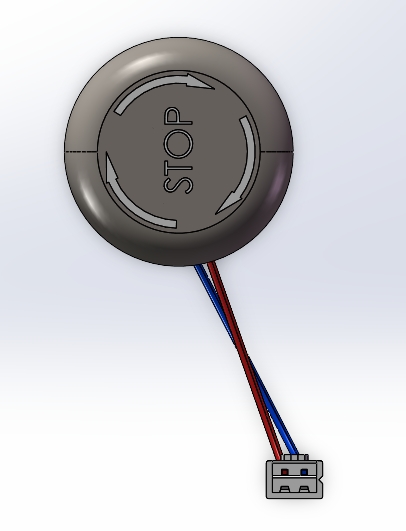

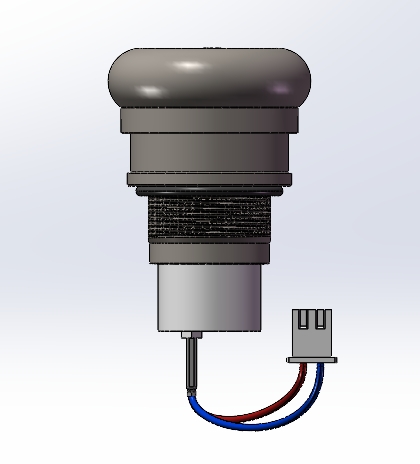

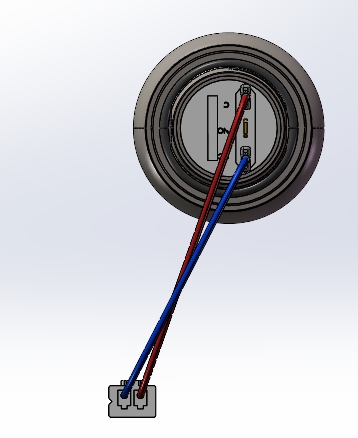

设计思路上，头部采用大直径蘑菇头造型，表面做防滑纹理处理，顶部模压STOP标识与环形箭头提示，即使操作人员佩戴劳保手套，也能快速识别按钮位置，无需精准对准即可完成拍压操作，操作力设置在50N左右，既避免轻微磕碰导致的误触发，又能保证紧急情况下拍压时无需施加过大力量即可触发。按钮主体采用卡扣式安装结构，从面板正面插入开好的19毫米安装孔后，从背面旋紧锁紧螺母即可完成固定，无需额外的安装支架，适配厚度1到6毫米的钢板、塑料面板，安装时不需要复杂工具，普通扳手即可完成锁紧。尾部的接线端子采用螺丝压接结构，适配0.5到2.5平方毫米的多股铜芯线，接线完成后导线带有自然的出线弧度，避免弯折应力直接作用在端子连接处导致的线芯断裂。

安装边界方面，这款按钮的面板开孔直径要求为19.1毫米，开孔公差控制在正0.2毫米以内，安装后按钮头部突出面板表面的高度为28毫米，保证足够的操作行程同时避免突出过多被意外磕碰，背面接线部分的总长度为42毫米，预留足够的接线空间，相邻两个急停按钮的安装中心距建议不小于50毫米，避免拍压一个按钮时误触相邻控件。按钮的机械寿命达到10万次以上，电气寿命在额定负载下不低于5万次，触点接触电阻小于50毫欧，保证长期使用过程中信号传输稳定，不会出现接触不良导致的安全回路失效问题。在结构建模过程中，需要重点关注头部按动行程与内部触点动作的配合关系，保证按动行程达到4毫米时触点完成可靠切换，同时预留0.5毫米的超行程，避免安装公差导致的触点无法可靠断开，蘑菇头与按钮主体的配合间隙控制在0.3毫米以内，既保证按动时无卡滞，又避免粉尘从缝隙进入内部结构。接线端子的爬电距离不小于8毫米，电气间隙不小于6毫米，符合低压电气设备的安全绝缘要求，即使在潮湿环境下也不会出现爬电击穿问题。
