探矿机架自动化焊接工作站结构设计

这套探矿机械机架体机器人焊接工作站，是针对探矿装备厚板结构件焊接工序开发的集成化作业单元，核心解决探矿设备机架焊接过程中人工焊接劳动强度大、焊缝成型一致性差、厚板多层多道焊焊接参数波动大、工件翻转对位难度高的实际生产痛点，适配矿山机械制造车间的批量化结构件焊接生产场景，可覆盖探矿设备中各类长尺寸机架类构件的全位置焊接作业需求。

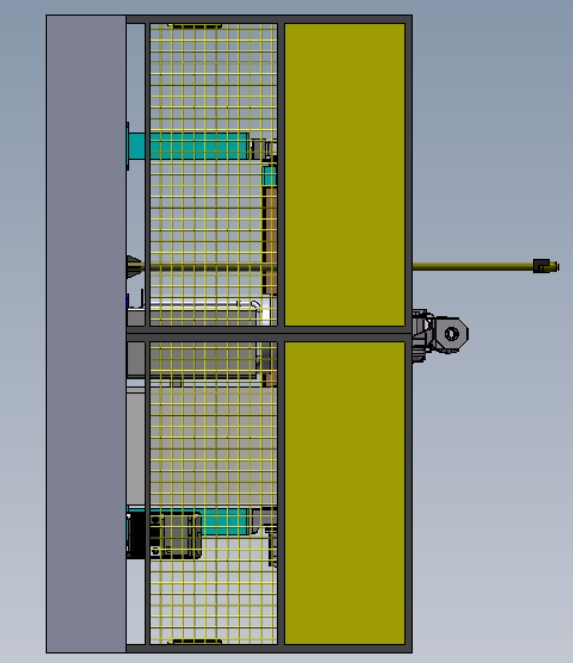

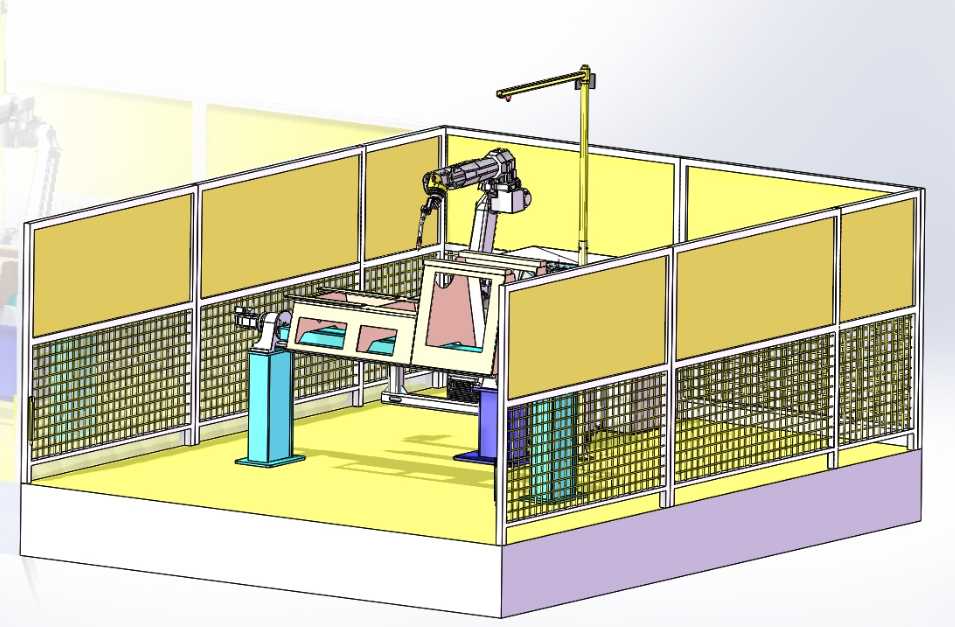

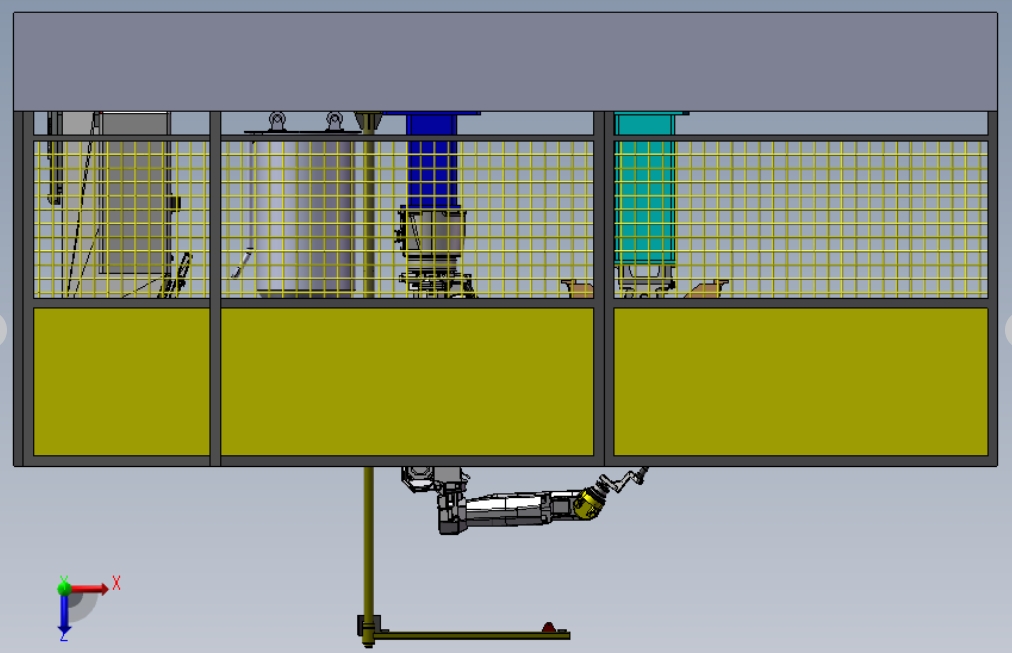

从现场安装边界来看，整套工作站采用下沉式基础安装方案，底部紫色基座为现场混凝土浇筑的设备安装平台，平台面与车间地面齐平，整套设备外轮廓占地尺寸约为6m×4.5m，外围安全围栏总高度2.2m，围栏下部采用1.2m高的冲孔钢板网防护，上部为1m高的黄色阻燃PC挡板，既可以阻挡焊接弧光对外散射，避免弧光伤害车间其他区域作业人员，又能防止焊接飞溅物飞出工作站范围，围栏仅在工件上下料位置设置带安全联锁的气动安全门，门体开启时机器人自动触发停机保护，避免人员误入作业区发生安全事故。围栏顶部后侧设置悬臂式送丝机支架，悬臂伸出长度1.8m，可覆盖整个焊接作业区的送丝需求，避免送丝管拖拽干涉机器人运动轨迹。

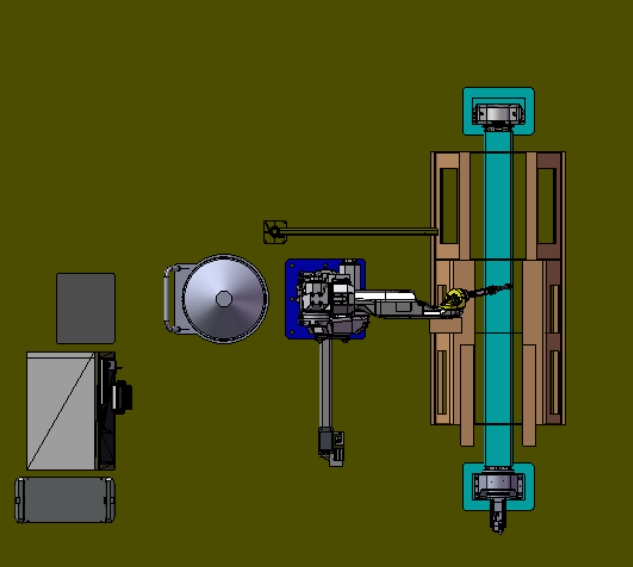

工作站核心作业单元采用六轴工业机器人搭配双工位头尾架变位机的布局，机器人安装在围栏内部后侧的垫高基座上，基座高度300mm，可扩大机器人的作业覆盖范围，确保焊枪能够到达机架工件所有焊缝位置，无需二次装夹即可完成全部焊缝焊接。变位机采用头尾架单轴翻转结构，头架带伺服回转驱动，尾架可沿底部导轨滑动调整间距，适配长度1.2m-3m范围内的探矿机架工件装夹，翻转承载能力可达1.2t，可将工件翻转至任意焊接角度，让所有焊缝都处于船型焊或平焊位置，有效降低焊接缺陷率，提升焊缝成型质量。变位机两端的装夹夹具采用快换式设计，针对不同规格的探矿机架可快速更换定位销与压紧块，换型时间控制在30分钟以内，适配多品种小批量的探矿设备生产模式。

设计过程中重点考量了焊接作业的实际工况适配性，焊接电源采用适配厚板焊接的低飞溅脉冲焊机，送丝机安装在机器人第三轴臂上，缩短送丝距离，提升送丝稳定性，焊枪配备防撞传感器与清枪剪丝机构，每焊接完成20道焊缝自动触发清枪程序，清理焊枪喷嘴内的飞溅物，喷涂防堵膏，减少焊接过程中的停枪清理时间。工作站底部平台铺设5mm厚的花纹钢板，表面做耐高温防飞溅处理，平台边缘设置排烟接口，可对接车间集中除尘系统，将焊接烟尘直接抽排至净化设备，改善作业区域的工作环境。

从功能逻辑上，整套工作站采用PLC集中控制，配备触摸屏操作终端，操作人员可在围栏外的操作台上调用焊接程序、调整焊接参数、监控设备运行状态，系统内置多套探矿机架的焊接参数包，包含不同板厚对应的焊接电流、电压、焊接速度、摆动参数，操作人员仅需完成工件装夹，按下启动按钮即可自动完成全部焊接流程，单工件焊接效率相比人工焊接可提升60%以上，焊缝一次合格率稳定在98%以上。设计时还预留了视觉跟踪系统的安装接口，后续可加装激光焊缝跟踪传感器，针对工件下料、组对产生的尺寸偏差自动修正焊接轨迹，进一步降低对工件组对精度的要求，适配探矿机械构件加工精度普遍不高的实际生产现状。

整套设备的布局充分考虑了车间物流走向，上下料位置正对车间工件转运通道，可配合车间行吊完成工件的吊装上下料，设备后侧预留1m宽的维护通道，方便设备维护人员进入检修机器人、焊机等核心部件，所有管线均采用拖链内置布置，避免焊接飞溅烫坏管线，同时减少管线外露带来的安全隐患。
