航空翼型翼盒承力结构设计方案

在固定翼航空器的结构设计体系中，翼盒作为机翼主承力段的核心组成，直接决定了机翼的弯曲刚度、扭转刚度与整体疲劳寿命，是连接前后翼梁、上下蒙皮与翼肋的关键集成构件。日常做翼面结构选型时，首先要明确的是翼盒的载荷传递路径：飞行过程中产生的气动升力会先作用于上下蒙皮，再通过蒙皮与翼梁的连接角片传递到前后翼梁的腹板与缘条，最终通过翼根的对接接头传递到机身主承力框，这一整套传力逻辑的顺畅性，完全依赖翼盒各构件的尺寸匹配与连接节点设计。

从实际应用场景来看，这类翼盒结构不仅适用于常规固定翼通航飞机的主机翼，在无人机翼面、小型涡桨飞机的水平尾翼、甚至部分高速地面效应飞行器的升力面结构中都有广泛应用。不同应用场景下的翼盒设计侧重点差异明显：用于长航时无人机的翼盒会优先优化结构重量占比，在满足刚度要求的前提下尽可能削减缘条厚度、采用轻量化的腹板开孔设计；用于载人通航飞机的翼盒则会把疲劳裕度放在首位，所有连接孔的边距、层合板的铺层过渡区都会留足安全余量，甚至会在翼梁缘条与蒙皮的连接区域额外增加补强片，应对反复起降带来的交变载荷。

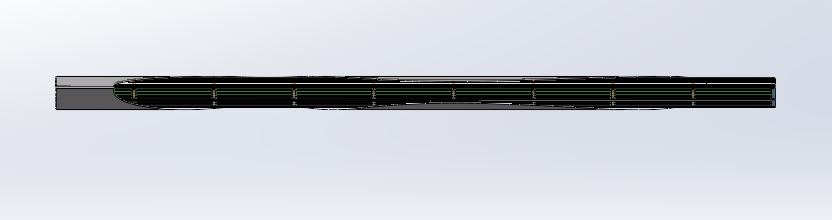

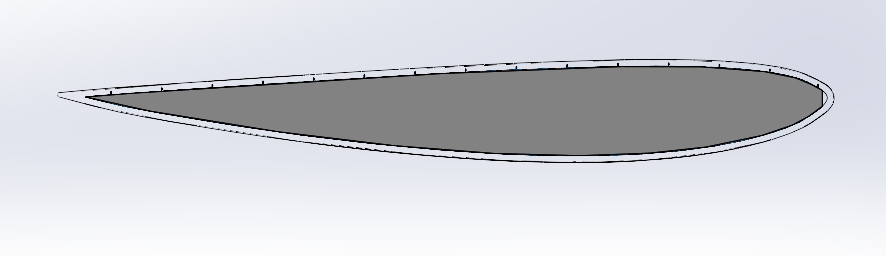

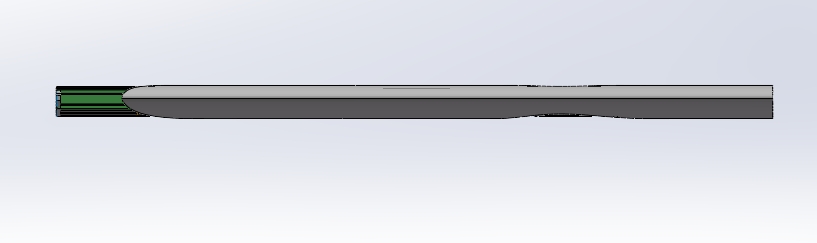

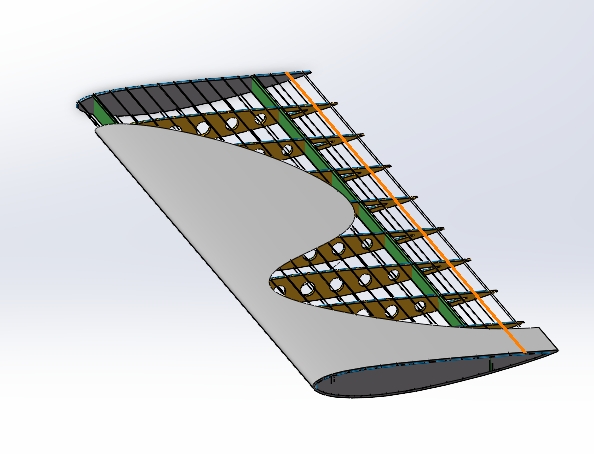

从功能特性上拆解，这套翼盒结构的前翼梁与后翼梁均采用C形截面设计，缘条从直立腹板处整体延伸出上下凸缘，这种设计的优势在于可以直接和上下盖构件（也就是机翼蒙皮的承力段）形成贴合面，不需要额外设计复杂的角盒连接件就能完成装配，既减少了装配环节的紧固件数量，也降低了连接节点带来的应力集中风险。上下盖构件在前后翼梁之间连续延伸，本身既作为维持翼型气动外形的蒙皮，也承担翼盒弯曲工况下的正应力——上盖承受压应力、下盖承受拉应力，这种设计把气动外形构件与承力构件合二为一，是航空结构轻量化设计里非常典型的集成思路。在前后翼梁之间，还预留了翼盒肋的安装位置，翼肋的作用是维持翼盒的截面形状，避免上下盖在气动载荷作用下发生局部失稳，同时也可以作为机翼内部燃油箱的隔板、机载设备的安装支座，实现结构空间的多功能利用。

做这类翼盒的三维结构设计时，首先要锁定的是安装边界：翼根端需要和机身的对接接头匹配，接头的孔位坐标、对接面的平面度公差必须和机身端的接口完全一致，否则总装时会出现无法对接的问题；翼梢端则需要和翼梢小翼或者机翼端肋连接，端肋的接口尺寸要匹配后续的附件安装需求。外形尺寸方面，翼盒的展长、弦长、翼型相对厚度完全由总体气动参数决定，结构设计不能随意改动气动外形，只能在气动外形给出的内部空间里布置承力构件：前后翼梁的站位通常选在弦长的15%到65%区间内，这个区间既能给前缘缝翼、后缘襟翼等活动翼面留出足够的安装空间，也能让翼盒的承力截面效率达到最优；腹板的高度沿着展长方向从翼根到翼梢逐渐收窄，缘条的截面积也同步减小，匹配翼根弯矩大、翼梢弯矩小的载荷分布规律，避免不必要的结构重量浪费。

在细节设计层面，C形翼梁的凸缘宽度需要和上下盖的连接宽度匹配，紧固件的排布要满足边距、间距的航空结构设计规范，避免孔边应力过大导致的结构失效；上下盖构件如果采用金属材料，需要在和翼梁贴合的位置设计密封槽，用于整体油箱的密封，如果采用复合材料，则需要在铺层设计时提前考虑连接区域的局部补强，避免层间剥离。很多新手工程师做翼盒设计时容易忽略的是装配工艺性：C形截面的翼梁在加工时要考虑钣金折弯或者机加工的可达性，上下盖和翼梁的装配顺序要提前做装配仿真，避免出现紧固件无法安装的闭角区域；翼肋的安装边也要预留足够的工具操作空间，不然到了实际装配环节会出现大量的工艺返修。

另外，翼盒的设计还要考虑维护性需求，在上下盖的对应位置预留维护口盖的安装边框，方便日常检查内部结构的腐蚀、裂纹情况，以及检修内部铺设的燃油管路、飞控线缆。不同飞行工况下的载荷校核也是设计环节的重中之重，要分别模拟最大正过载、最大负过载、突风载荷、着陆撞击载荷等多种工况下的结构应力与变形，确保翼盒的最大变形量不会影响翼型的气动效率，各构件的应力水平都在材料的许用应力范围内，关键连接节点的疲劳寿命满足全生命周期的使用要求。
