带减速输出结构的微型旋转驱动电机

在小型智能传动、消费电子驱动、精密医疗器械、小型自动化执行机构的设计场景里，这类带侧出输出轴的微型旋转电机是非常常见的动力核心部件，很多刚接触小型设备结构设计的工程师，容易在选型阶段只关注电机的额定功率、空载转速这些纸面参数，忽略安装边界、输出轴位置、传动匹配这些实际装机的核心约束，最后做出来的结构要么干涉，要么传动效率达不到设计预期。

从实际装机的场景来看，这类微电机的应用覆盖范围极广，小到家用智能门锁的锁舌驱动、桌面小型3D打印机的送料机构、电动牙刷的震动传动，再到医疗设备里的微量输液泵调节、实验室小型分析仪器的样本台旋转，甚至是车载小型内饰件的电动调节结构，都能看到同结构产品的身影。它的核心优势是把驱动电机本体和一级减速输出结构做了一体化集成，不需要设计人员额外搭配独立的减速箱，既节省了整机内部的安装空间，也减少了额外传动环节带来的背隙和效率损耗。

从功能特性上来说，这类旋转微电机的输出特性偏向低速大扭矩，常规直流供电下，电机本体的高转速经过内置的齿轮组减速之后，输出轴的转速可以降到几十转到几百转的区间，完全匹配小型执行机构的动作速度需求，同时输出扭矩相比同体积的直出轴电机能提升数倍，足够驱动小负载的往复旋转或者连续旋转动作。它的内部换向结构采用成熟的电刷与换向器配合方案，不需要额外的驱动电路就能实现正反转控制，对于成本敏感、控制逻辑简单的设备来说，能大幅简化电路部分的设计工作量，当然如果是对寿命要求更高的场景，同结构也有无刷版本的设计，只是成本会有明显上升。

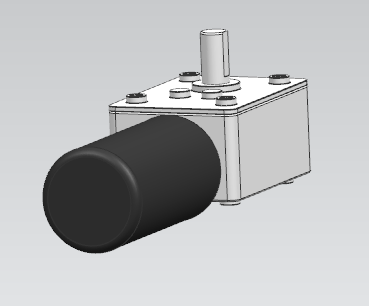

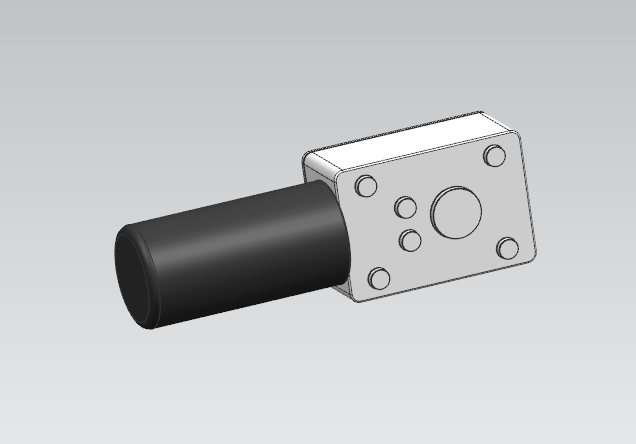

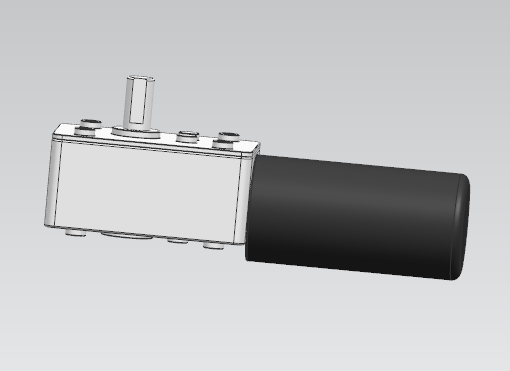

在做结构设计匹配的时候，首先要关注的就是它的安装边界，这类电机的主体分为圆柱型的电机本体和方块状的减速箱输出段两个部分，电机本体的直径通常在10mm到20mm区间，长度根据功率不同在20mm到40mm不等，减速箱段的外形是方正结构，上面预留了两个对称的安装固定孔位，设计安装位的时候要注意给减速箱侧面留出足够的避让空间，不能和周边的结构件产生干涉，尤其是输出轴是从减速箱的顶面垂直伸出，和电机本体的轴线呈90度夹角，这个轴伸的长度、直径以及D型切边的尺寸，是和负载传动件匹配的核心，设计连接结构的时候要严格匹配轴径公差，避免出现传动打滑或者装配压装困难的问题。

设计思路上，这类一体化微电机的核心是在极小的体积内平衡动力输出和安装便利性，减速箱部分采用金属齿轮和工程塑料齿轮搭配的方案，高速级用塑料齿轮降低运行噪音，低速级用金属齿轮提升负载承受能力，既保证了运行时的低噪表现，也能满足额定负载下的使用寿命要求。电机本体的外壳采用拉伸钢壳，端盖和减速箱的连接采用卡扣加铆接的固定方式，不需要额外的紧固件，整体装配精度能控制在很小的公差范围内，输出轴的径向跳动量可以满足精密传动的要求。

很多工程师在选型建模的时候，容易忽略电机尾部的出线空间，这类电机的供电引线是从电机本体的尾端引出，设计整机结构的时候要在尾部留出至少5mm的引线弯折空间，避免引线被外壳压破造成短路，同时减速箱底部的定位凸台尺寸也要和安装板的定位孔严格对应，保证装配之后输出轴的同轴度符合要求，减少运转时的额外负载。另外要注意的是，这类微电机的输出轴不能承受过大的径向力，所以在设计传动结构的时候，尽量采用联轴器直连或者齿轮啮合的传动方式，不要用皮带轮这类会给轴端带来较大径向拉力的结构，否则会加速内部轴承的磨损，大幅缩短电机的使用寿命。

在实际的三维建模过程中，还原这类电机的结构细节时，要重点还原减速箱上的安装孔位、输出轴的切边位置、电机本体的外径公差以及尾部出线的位置，这些都是结构装配时的关键配合尺寸，至于电机内部的绕组、换向器这些细节，如果不是做电机本身的拆解分析，做设备装配模型的时候可以适当简化，只需要保证外部安装尺寸的准确性就足够支撑结构设计的校验工作。
