迷你USB公头接口结构三维建模设计

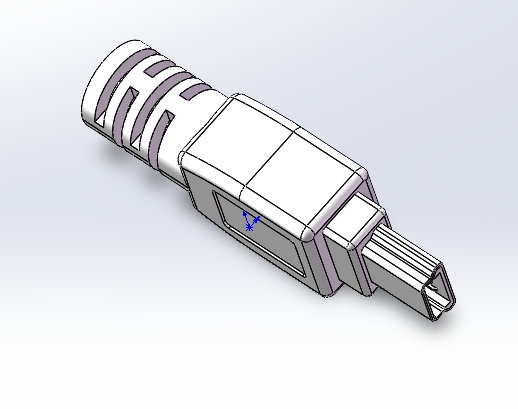

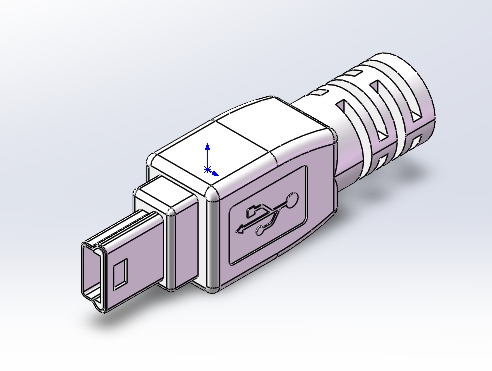

　　日常接触的各类小型数码外设里，迷你USB公头是出现频率极高的连接部件，早年的便携MP3、老式移动硬盘、工控手持终端、部分老旧数码相机的数据传输与供电都依赖这类接口完成。做这类接插件的三维结构设计时，首先要考虑的是实际插拔场景下的结构强度，公头的金属外壳部分需要做圆角过渡处理，避免插拔过程中刮伤母座内壁的塑胶衬套，同时外壳的壁厚要控制在合理区间，既要保证多次插拔后不会出现形变松垮，也要避免壁厚过大导致整体尺寸超标，无法适配标准母座的安装腔。

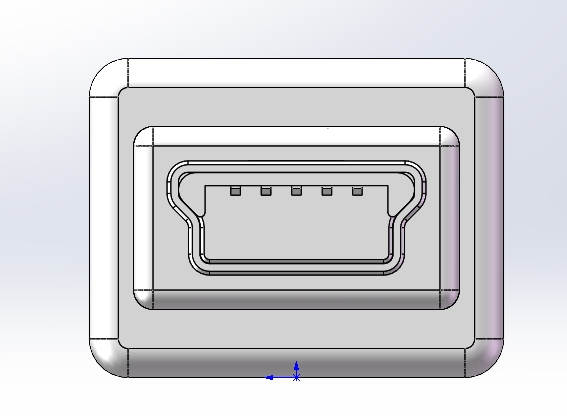

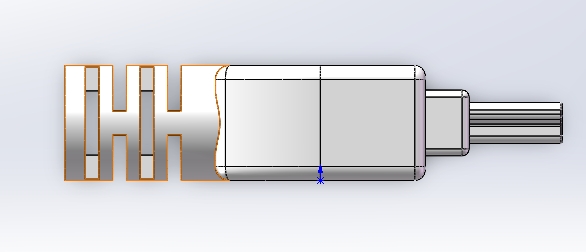

　　从安装边界来看，这类迷你USB公头的前端插接段需要严格匹配通用母座的内槽尺寸，椭圆状的插接端面要保证插入时的导向顺滑，不会出现卡滞，公头尾部的衔接段要预留出线材焊接的空间，同时要和外壳的固定结构做卡扣配合，避免线材受拉拽时直接扯动内部的焊盘，导致接触失效。很多新手建模时容易忽略公头内部塑胶基座的定位结构，实际上金属外壳和内部塑胶件的配合需要做微小的过盈设计，同时在塑胶基座两侧设置定位凸点，和金属外壳内壁的凹槽卡合，这样组装完成后不会出现塑胶基座移位，导致内部针脚偏移的问题。

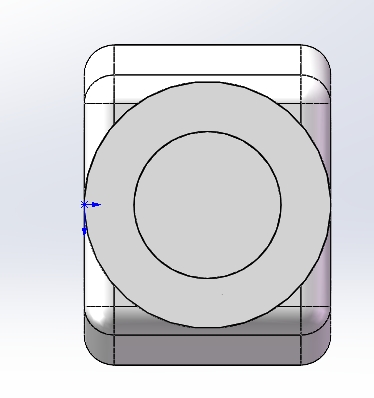

　　在实际设备集成场景中，这类迷你USB公头不仅要承担数据传输的功能，很多场景下还要兼顾5V直流供电的导通，所以建模时金属外壳的导电接触面要保证平面度，插接后和母座的金属屏蔽层充分接触，既可以提升抗干扰能力，也能避免静电积累打坏内部的电路元件。设计过程中还要考虑公头和设备外壳的配合间隙，比如很多U盘的公头是直接伸出壳体外，公头根部和U盘壳体的衔接处要做0.1mm左右的间隙预留，避免壳体注塑公差导致公头歪斜，插入母座时出现单边受力磨损的情况。另外，公头前端的导向斜面角度不能过大，角度过大会导致插入时定位不准，容易顶弯母座内部的接触弹片，角度过小则会失去导向作用，插拔时的对位难度提升。从结构强度的角度出发，公头金属外壳的折弯处要做R0.2以上的圆角处理，避免折弯处出现应力集中，跌落或者受侧向力时出现开裂。很多工业场景下使用的迷你USB公头，还会在尾部增加线卡结构，线材穿入后通过线卡和公头尾部压合，能承受至少50N的拉拽力不会松脱，这部分结构在建模时要考虑压合后的形变余量，不能把线卡的内孔做的和线材外径完全一致，要预留0.3mm左右的压合变形空间，否则压合后会出现线材外皮被压破的问题。

　　还有容易被忽略的一点是，公头内部的针脚排布要严格遵循通用接口的定义，相邻针脚之间的塑胶隔栏厚度不能小于0.4mm，避免焊接时焊锡溢出导致相邻针脚短路，针脚伸出塑胶基座的长度要统一，误差控制在0.1mm以内，否则插入母座后会出现部分针脚接触不良，导致数据传输中断或者供电不稳。在做整体外形建模时，公头的外轮廓要做对称度校验，中心轴线和插接方向的同轴度误差不能超过0.05mm，否则长期插拔后会出现单侧磨损严重，接口松动的问题。这类接口虽然尺寸小巧，但每一处结构尺寸都直接影响实际使用的可靠性，建模时不能只照着外观画外形，要结合实际组装、插拔、受力的场景去校核每一处配合尺寸，才能保证最终生产出来的零件满足使用要求。
