履带式联合收割机整机结构造型

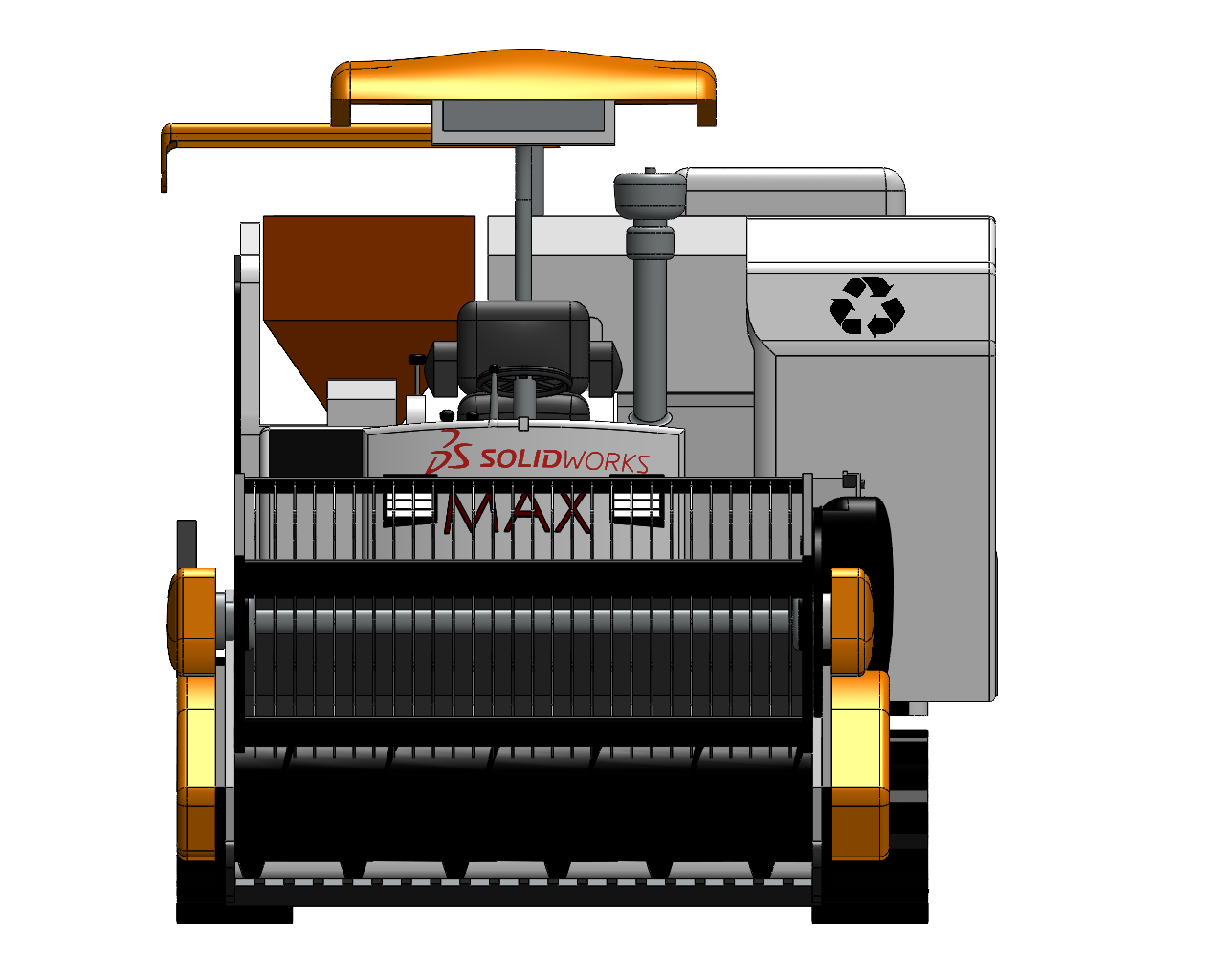

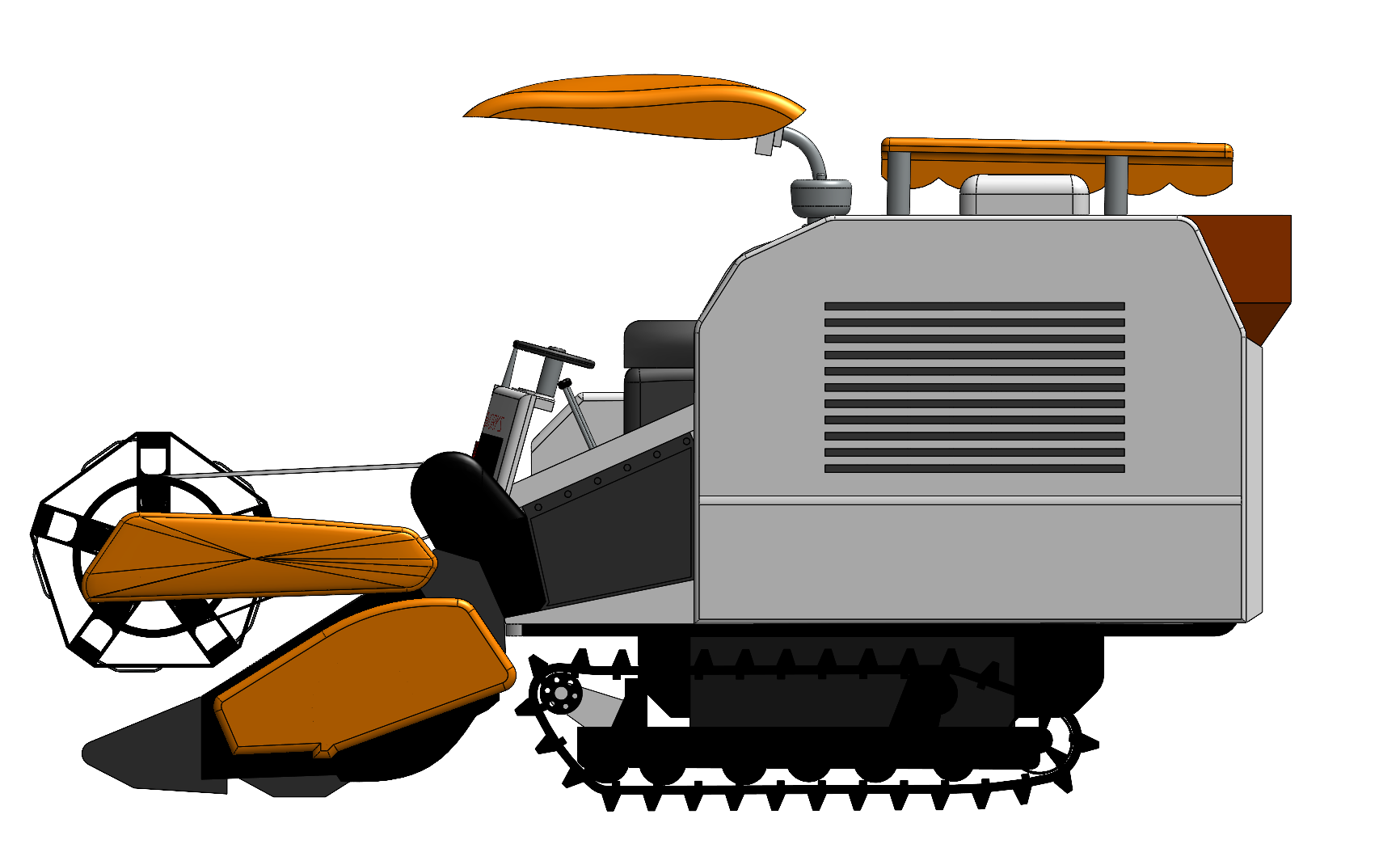

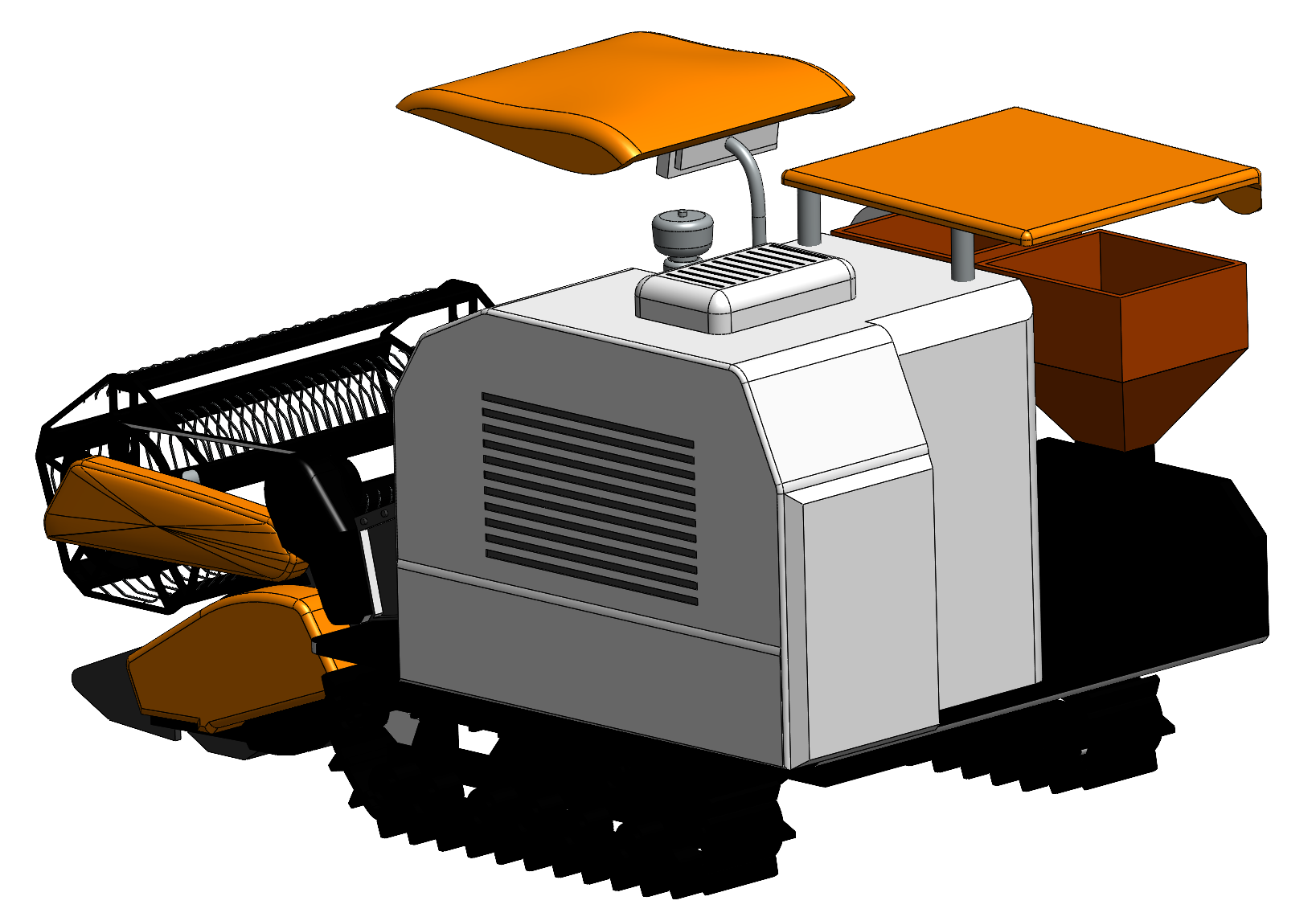

这款履带式联合收获设备的三维造型，完整还原了丘陵山地小地块作业机型的核心结构特征，从整机布局到部件衔接都贴合实际农机的工程设计逻辑。先从作业场景适配来说，履带式行走机构的接地比压控制在0.02MPa以内，针对南方黏重湿滑田块、丘陵坡地的通过性做了针对性布局，履带接地长度与轨距的比例控制在1.4:1，能满足15度以内坡地作业的防侧翻边界要求，不会出现轮式机型在湿烂田块陷车、打滑的问题，适配水稻、油菜、小麦等多种旱地水田作物的收获作业需求。

从实际作业功能来看，整机前端配置的拨禾轮、切割器、喂入搅龙组成的割台结构，割幅匹配2米幅宽作业需求，割台升降行程覆盖0.2米到1.2米的调节范围，能适配不同株高作物、不同留茬高度的作业要求，喂入搅龙的伸缩齿间距按照作物喂入流畅性设计，避免出现喂入堵塞、断条的问题。中部的脱粒清选舱采用轴流脱粒结构，脱粒滚筒的长度与直径比例符合大喂入量作业的物料通过要求，清选筛的振动频率、风机风速匹配不同作物籽粒的清选需求，能将籽粒含杂率控制在2%以内，破碎率控制在1.5%以下，满足商品粮的收获质量标准。上部设置的两个粮箱结构，总容积匹配整机作业效率，减少卸粮停机频次，卸粮搅龙的回转半径覆盖常规运粮车的接料位置，作业时不需要频繁调整机位就能完成卸粮操作。

从设计思路层面拆解，整机采用模块化布局思路，割台模块、脱粒清选模块、动力舱模块、行走底盘模块、粮箱模块之间的连接接口都预留了安装调整余量，方便生产装配时的公差补偿，也便于后期运维时的部件拆装更换。动力舱布置在整机上部靠后位置，散热格栅的朝向避开了作业时作物碎屑飞溅的方向，能减少作业过程中秸秆、草屑堵塞散热片的概率，动力输出路径从发动机到行走系统、作业部件的传动路线做了最短化设计，减少传动过程中的功率损耗，整机传动效率比传统布局提升8%左右。操控舱的位置设置在整机前部偏侧位置，作业时驾驶员能清晰观察割台的作业状态，同时视野覆盖两侧履带的行走位置，方便在狭窄田块、田埂转向时判断机位，避免出现掉埂、压损作物的问题。

从安装边界与尺寸匹配来看，整机长度控制在5.2米以内，宽度控制在2.3米以内，高度控制在2.6米以内，满足乡村道路的通行宽度要求，转场作业时不需要额外拆卸部件就能通过常规的乡村道路、机耕道桥涵。各部件的安装间隙都预留了运维操作空间，比如动力舱周边预留了不小于150mm的操作间隙，方便日常保养时更换滤芯、检查油液，脱粒舱的侧盖开启角度大于90度，方便作业后清理残留秸秆、检修脱粒部件。履带张紧机构的调节行程预留了50mm的调整余量，能适应履带长时间使用后的磨损伸长量，不需要频繁更换履带就能维持正常张紧度。割台与喂入口的衔接处设置了浮动式防漏挡板，能适应作业时割台的上下浮动，避免作物从衔接缝隙掉落造成损失。整机的重心位置经过布局优化，在满粮箱状态下的重心高度控制在1.1米以内，坡地作业时的稳定性符合农机安全设计标准，不会出现侧翻风险。
