以太网接口RJ45连接器结构设计

在综合布线系统与网络设备的硬件适配环节，RJ45连接器是实现有线以太网数据传输的核心接插部件，日常接触的台式机主板网口、交换机端口、路由器LAN口、工业服务器背板接口，几乎都采用这类接口作为物理连接载体。从实际工程应用来看，这类连接器需要同时满足插拔耐久性、引脚对位精度、电磁屏蔽适配、板端安装固定的多重要求，不同应用场景下的结构细节会有细微差异，但核心的接插逻辑遵循统一的物理层规范。

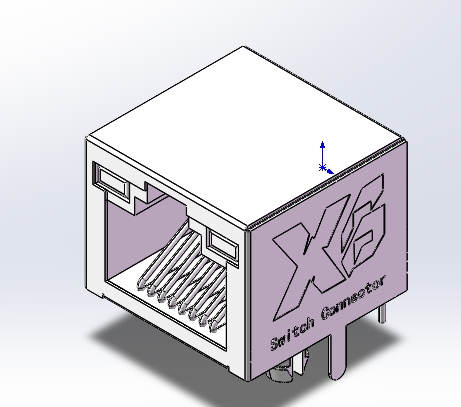

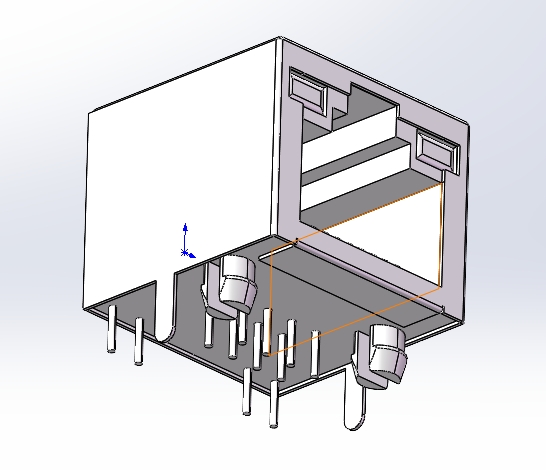

从结构设计思路来看，这款连接器采用金属屏蔽外壳作为主体防护结构，外壳采用一体冲压折弯成型工艺，接缝处做压合处理，既可以为内部的塑胶端子座提供刚性支撑，也能在高频信号传输时形成连续的屏蔽腔体，减少外界电磁干扰对差分信号的影响。外壳底部伸出的多根固定引脚，分为两类功能：长度较长、直径稍粗的引脚是板端固定脚，用于波峰焊时与PCB板的安装孔焊接，承担整个连接器的机械固定载荷，避免多次插拔后连接器出现松动移位；长度较短、排布规整的引脚是信号端子，与内部8芯触点一一对应，焊接到PCB的信号走线上，实现差分信号的传输通路。

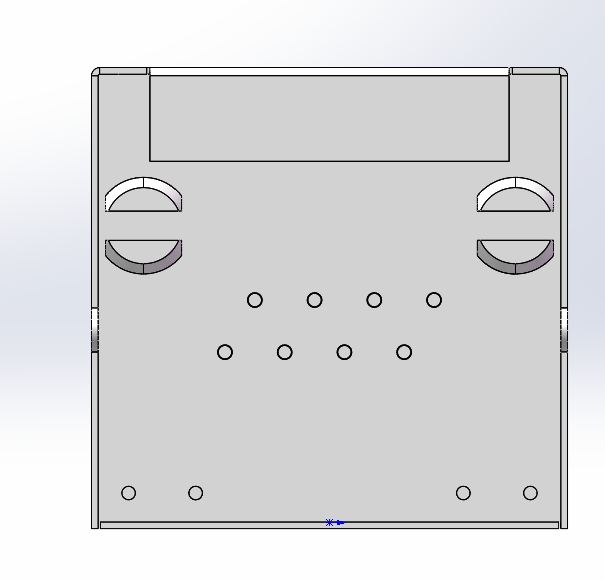

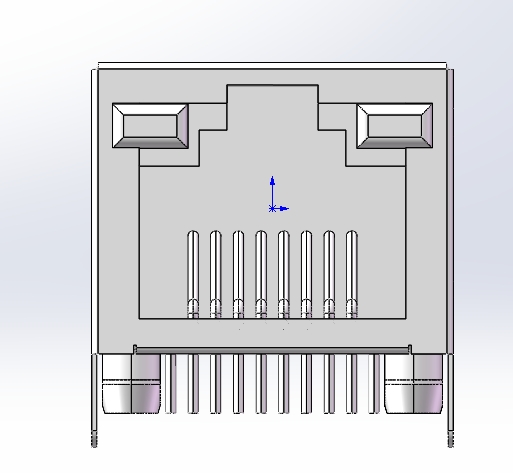

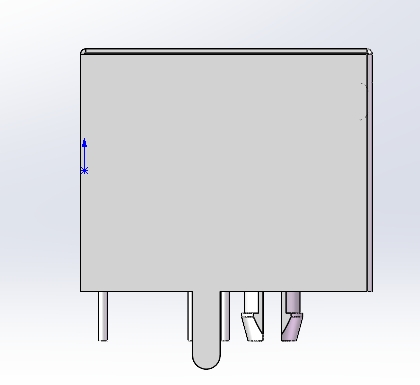

在安装边界的尺寸把控上，这类连接器的主体外形为规则长方体，接插端面的开口尺寸严格匹配标准RJ45水晶头的插入公差，内部塑胶端子座的卡扣槽位置，对应水晶头的弹性卡扣位，插入后可以实现自锁，避免线缆受拉时接口松脱。底部引脚的排布间距遵循标准PCB封装规范，固定脚的跨距、信号引脚的线序间距都符合通用布线接插件的安装要求，设计时不需要额外定制封装，可以直接匹配现有成熟的PCB焊盘库，减少硬件设计的重复工作量。外壳侧面的定位凸台，用于在设备面板安装时与面板开孔的卡槽对位，保证连接器伸出面板的高度一致，避免出现水晶头插入不到位的情况。

从实际使用的功能特性来看，这款连接器的结构设计兼顾了民用与工业场景的使用需求：金属外壳的壁厚满足1500次以上插拔的耐磨要求，不会因为多次插拔出现外壳变形；内部端子的接触片采用弹性铜材，表面做镀镍镀金处理，既可以降低接触电阻，也能避免长期使用后氧化导致的接触不良；底部的定位柱与固定脚配合，在SMT或波峰焊工序中可以自动对位，减少焊接偏移的不良率。在工业交换机、嵌入式工控板这类对安装可靠性要求更高的场景中，这类带金属屏蔽壳的RJ45连接器还可以搭配外壳接地引脚，将屏蔽层与设备机壳连通，进一步提升抗干扰能力，满足复杂电磁环境下的稳定传输要求。

在进行三维建模时，需要重点关注几个关键尺寸的公差配合：首先是接插腔的内部尺寸，要预留水晶头插入的合理间隙，间隙过大会导致插接后晃动，接触可靠性下降，间隙过小则会出现水晶头插入困难甚至无法插到位的问题；其次是信号引脚的伸出长度与共面度，引脚伸出PCB板面的长度控制在1.2-1.5mm区间，共面度误差不超过0.1mm，保证焊接时所有引脚都能与焊盘充分接触，减少虚焊、连焊的不良；另外是固定脚的位置度，两个固定脚的中心距误差要控制在0.05mm以内，避免插件时出现插装困难，无法顺利装入PCB安装孔的问题。

不同于消费类电子上的超薄RJ45接口，这款连接器的结构强度更高，不仅适用于普通办公网络设备，也可以用于工业控制设备、安防监控交换机、楼宇布线的配线架端接场景，在这些场景中，设备的维护周期更长，插拔操作的频次虽然不高，但对连接可靠性的要求远高于普通消费产品，结构设计上的冗余强度可以保证设备在全生命周期内，网口部分不会因为机械应力、环境氧化等问题出现传输故障。
