MINI-USB-B母头卧式板接接口结构

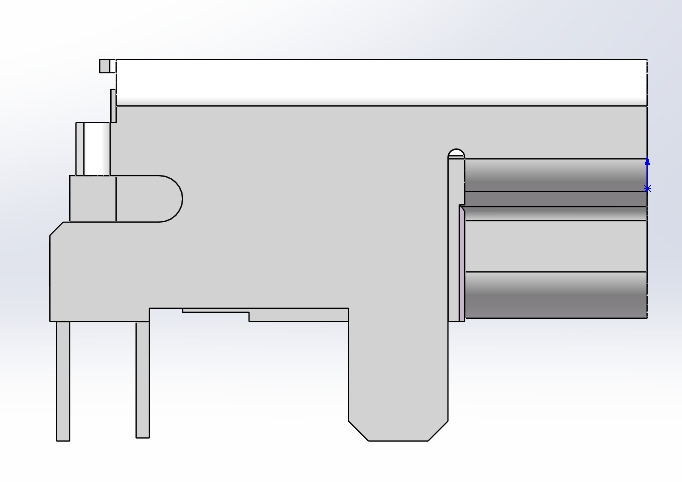

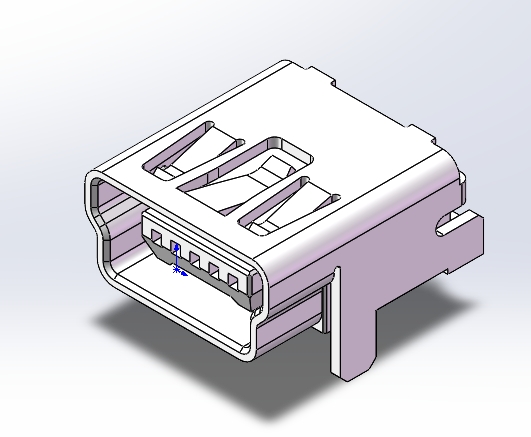

　　在消费电子、小型工控终端、便携检测设备的板级互连设计中，板载MINI-USB-B母座是普及率极高的互连部件，很多刚接触结构选型的工程师容易忽略这类小接口的安装边界细节，导致后期试产时出现插合干涉、焊盘虚焊、外壳应力开裂等问题。这类母座的核心功能是实现设备与上位机、充电器之间的有线数据传输与电力供给，区别于MINI-A型接口的主设备属性，B型母座默认定义为从设备端接口，仅在支持OTG功能的电路设计中，才会用到ID引脚的电平识别逻辑——当接口检测到ID脚为高电平时判定为B型公头插入，设备维持从设备模式；若ID脚为低电平则判定为A型公头接入，设备会切换为主设备模式，通过主机协商协议完成主从角色的动态切换，这部分引脚定义的结构避让，是建模时需要重点匹配PCB Layout的细节。从实际安装场景来看，这类卧式插板的MINI-USB-B母座，多用于设备侧壳预留开口的内嵌安装场景，外壳的金属屏蔽罩需要伸出壳体开口0.3-0.5mm，既保证公头插合时的导向行程，又避免公头外壳直接挤压设备壳体造成漆面磨损或者壳体开裂。建模时首先要确认插脚的跨距，两个固定插脚的中心距需要匹配PCB上的安装孔位，插脚的伸出长度要控制在1.2-1.5mm，过短会导致波峰焊时焊锡爬升不足固定力不够，过长则会在PCB背面突出过多，干涉背面的元件贴装或者壳体装配。

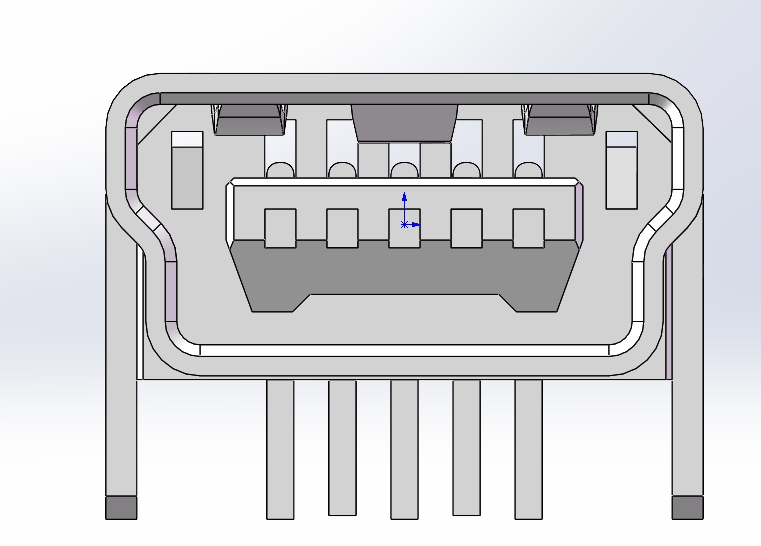

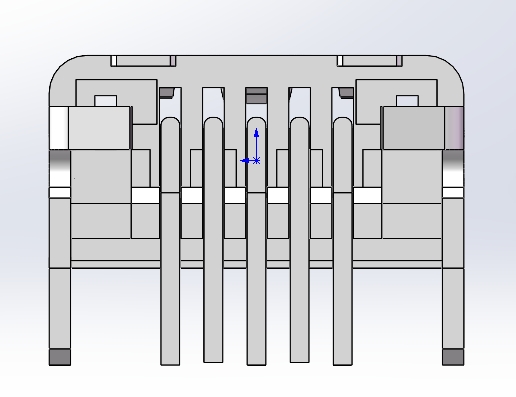

　　接口的插合端需要严格遵循USB-IF的物理尺寸规范，胶芯的凸台尺寸、引脚的排列间距、金属外壳的弹片位置都要和公头的尺寸做公差匹配，通常公母插合的单边间隙控制在0.1mm以内，既保证插合时的顺滑度，又避免长期使用后出现接触松动的问题。很多新手建模时容易忽略母座尾部的焊线/焊盘避让空间，卧式母座的尾部引脚是90度弯折贴在PCB焊盘上的，建模时要预留出引脚弯折的R角空间，不能让塑胶本体和PCB板面直接硬接触，否则焊接时塑胶本体受高温烘烤容易出现形变，顶起母座导致虚焊。

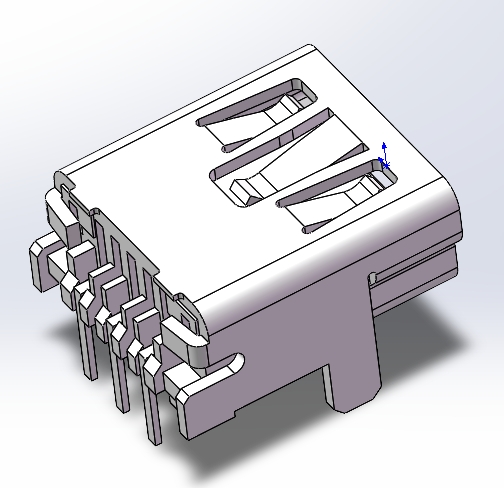

　　另外金属外壳的两个固定弹片，是在公头插入时提供卡合力的结构，弹片的倾斜角度、凸起高度直接影响插合的保持力，按照行业通用要求，正常插合后的拔出力需要控制在10N-30N之间，力太小容易出现接触不良掉电，力太大则会导致用户插拔困难，甚至长期插拔后把母座从PCB上扯下来。在做整机结构设计时，母座周围3mm范围内不要布置过高的元件，一方面是给公头插拔预留手指操作空间，另一方面是避免ESD防护器件、电容等元件和公头外壳产生放电间隙不足的问题。母座的塑胶本体通常采用耐高温的LCP材质，建模时不需要体现材质的纹理，但要把塑胶本体和金属屏蔽罩的装配间隙预留出来，通常金属罩和塑胶本体的配合过盈量控制在0.05mm左右，保证装配后不会出现松动。

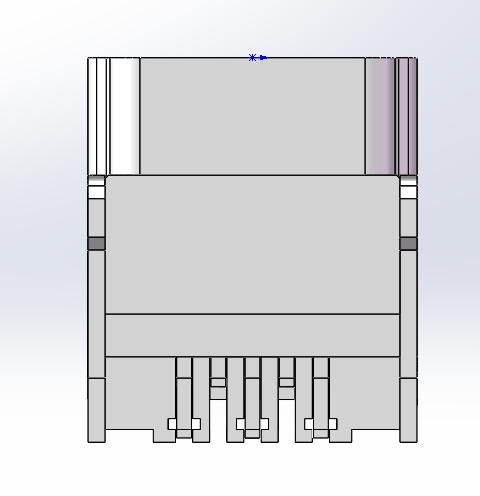

　　还要注意安装定位柱的尺寸，母座底部的两个定位柱是用来在PCB焊接前做预固定的，定位柱的直径要比PCB定位孔小0.1mm，方便插件时快速对位，同时定位柱的高度不能超过PCB板厚，否则会导致母座贴装时浮高。从实际应用的失效案例来看，很多母座损坏都是因为插拔时的侧向应力没有被结构件承接，所以在建模时如果是用于工业类设备的场景，最好在母座周围的壳体上做加强筋，把公头插拔时的侧向力传导到壳体上，而不是让PCB板直接承受应力，避免长期使用后焊盘脱落。另外胶芯内部的引脚是镀金铜材，建模时不需要体现内部的冲压细节，但要保证引脚的位置度公差，每个信号引脚、电源引脚、接地引脚的位置偏移不能超过0.08mm，否则会出现公头插入后个别引脚接触不良，导致数据传输中断或者充电失败的问题。接地引脚通常会比信号引脚更长，保证插拔时先接触接地端再接触信号端，避免热插拔时的静电打坏内部芯片，这个长度差在建模时也要准确还原，不能把所有引脚做的一样齐平。
