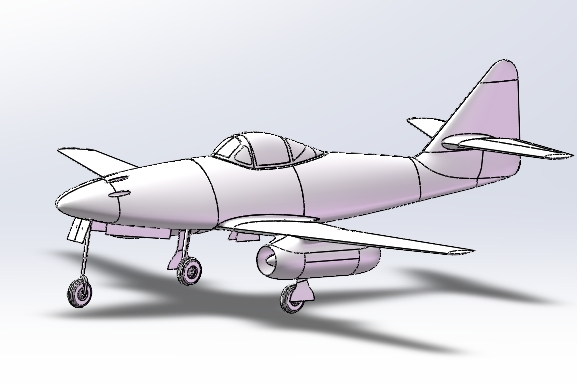

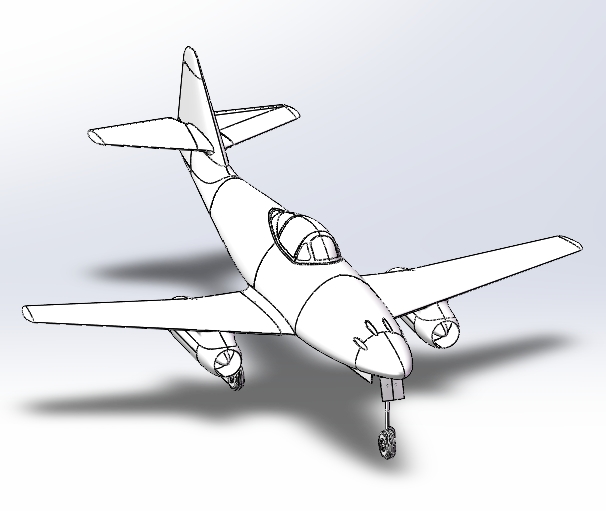

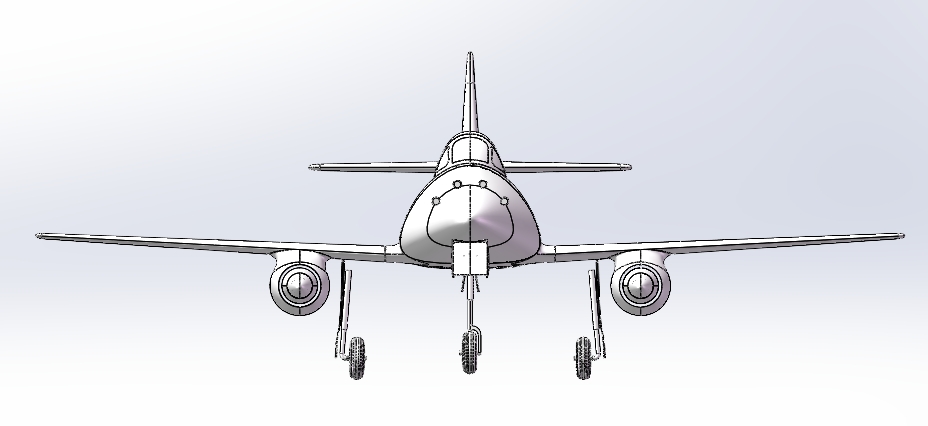

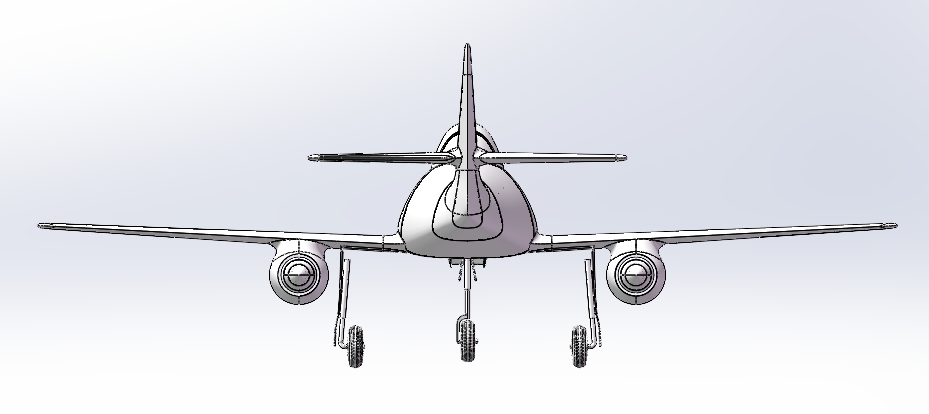

Me262喷气式战斗机结构三维数模

　　数模还原的后掠翼设计是其核心气动特征，这种机翼布局能够有效降低高速飞行阶段的激波阻力，适配喷气发动机带来的更高飞行速度，机翼与机身的连接段采用承力结构设计，需要同时传递机翼升力、发动机挂载载荷以及飞行过程中的气动弯矩，建模过程中对翼根处的过渡曲面做了连续曲率处理，保证气动外形的还原精度。机身部分采用流线型纺锤体设计，前段设置半埋式座舱，为飞行员提供前向与侧向的观察视野，座舱后方的机身段依次布置燃油舱、设备舱，机身尾部延伸出垂尾与平尾结构，垂尾用于保障航向稳定性，平尾则承担俯仰操纵的力矩传递作用，尾翼与机身的连接位置经过配平计算，匹配发动机推力线与整机重心的相对位置，避免飞行过程中出现不必要的配平阻力。在航空装备研发与教学演示场景中，这类早期喷气战机的三维数模承担着多重作用，既可以作为航空史装备结构教学的具象载体，也能为复古航空文创产品开发、航空仿真场景搭建提供精准的结构参考，还能辅助航空爱好者理解早期喷气动力飞行器的布局逻辑。从实际功能特性来看，这款战机作为人类首款投入实战的喷气式作战飞机，核心动力来源为翼下挂载的两台轴流式喷气发动机，依靠喷管高速喷出高温燃气形成反作用推力，区别于传统螺旋桨战机依靠桨叶搅动空气获得拉力的推进逻辑，动力单元的布局直接决定了整机的重心配平、机身结构框架的设计走向。

　　前三点式起落架布局也是这款战机的典型设计特征，前起落架布置于机头下方，采用支柱式结构带转向功能，主起落架则收纳于翼根附近的机身舱段内，起落架的收放机构运动路径在数模中做了完整的运动仿真预留，能够直观展示收放过程中与周边结构的干涉边界，起落架支柱的长度、机轮的尺寸参数都参考实机测绘数据设置，保证停机状态下的整机姿态与实机一致。两侧翼下的发动机短舱采用独立挂载设计，短舱前段为进气口，中段为压气机、燃烧室与涡轮段，后段为收敛型喷管，短舱与机翼的连接挂架需要承受发动机工作过程中的推力、振动载荷以及温度传导带来的结构变形，建模时对挂架的安装接口、短舱与机翼的间隙都做了精准还原，能够清晰展示动力单元的安装边界。

　　机身侧面开设的辅助进气口是早期喷气发动机的配套设计，用于在大迎角飞行状态下为发动机提供额外的进气量，避免压气机失速，进气口的位置、开口尺寸都与实机结构保持一致，机身内部的进气道走向也做了简化示意，能够帮助理解进气路径与机身内部结构的避让关系。从建模思路来看，整个数模采用自顶向下的设计逻辑，先搭建整机的气动外形骨架，确定各部件的相对位置与尺寸边界，再逐步细化各段的结构细节，对机身蒙皮的分块线、座舱盖的框架结构、机翼表面的操纵面铰链都做了写实还原，既保证了外形的辨识度，也预留了后续细化内部结构的接口。在航空教学场景中，这类数模可以拆解展示各系统的布局逻辑，帮助学员理解早期喷气战机从螺旋桨动力向喷气动力过渡阶段的设计取舍，比如为了平衡喷气发动机的重量将发动机布置于翼下、为了适配高速飞行采用后掠翼、为了避免喷气尾流干扰尾翼而抬高平尾位置等设计细节，都能通过数模的旋转、剖切操作直观呈现。在文创开发场景中，精准的外形数模可以直接用于等比例缩放模型的3D打印、仿真航模的结构设计，保证产品的外形还原度，避免传统测绘建模带来的比例失真问题。

　　数模的外形尺寸严格参考实机的参数比例设置，翼展、机身长度、机高的相对比例完全匹配实机数据，各部件的安装边界都经过干涉检查，比如起落架收放时不会与机翼、发动机短舱发生碰撞，座舱盖开启时不会与机身蒙皮出现干涉，操纵面偏转时的角度范围也符合实机的操纵行程限制。对于结构设计从业者来说，这类经典航空装备的数模也是学习气动布局与结构配平逻辑的优质参考案例，能够直观感受到航空装备设计中每一处结构取舍背后的工程逻辑，比如发动机短舱的挂载位置如何影响机翼的受力分布、后掠翼的后掠角度如何与飞行速度区间匹配、起落架的轮距如何保证地面滑行的稳定性等细节，都能在数模的观察与测量中获得具象的认知，而非停留在文字描述的抽象层面。
