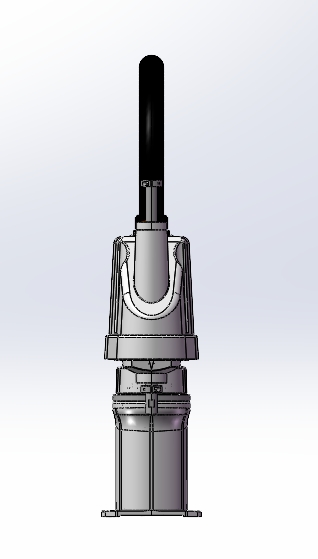

爱普生LS3-401S四轴SCARA机械手结构

在3C电子组装、小五金件分拣、轻工产品装配这类产线场景里，水平多关节机械手的选型一直是结构工程师做方案时的高频选项，爱普生这款LS3-401S的结构设计，刚好踩中了中小负载高速作业场景的核心需求。从实际落地的工况来看，这类四轴SCARA设备最常部署在产线的吸附移栽工位，配合真空吸盘组件完成PCB板上下料、小型塑胶件的工位转移，也能搭载打标头完成平面标识刻印，或是集成视觉检测模块做工件外观缺陷筛查，部分装配场景里还能配合夹爪完成小螺丝锁付、零部件对位插接，覆盖的工序跨度从简单的物料转移到精度要求较高的精密装配都能适配。

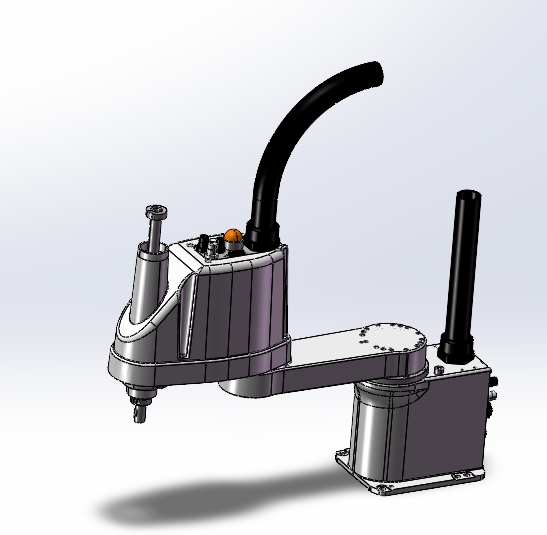

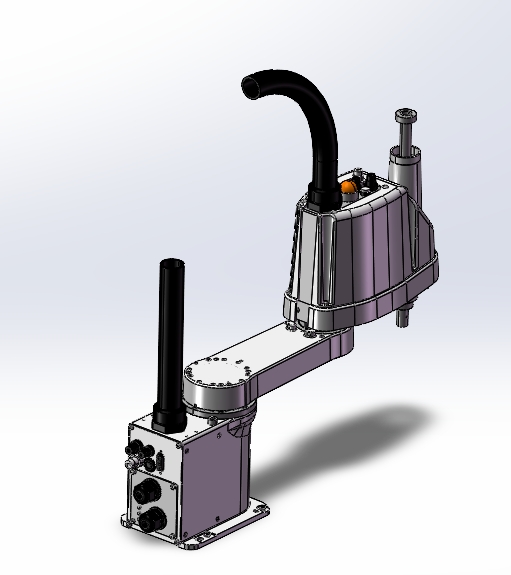

从结构设计逻辑来看，这款机型采用经典的水平关节串联布局，第一关节大臂与第二关节小臂的回转配合，能在水平平面内覆盖400mm臂展对应的扇形作业区域，第三轴负责垂直方向的升降动作，末端第四轴完成工件的回转对位，这种布局的优势在于水平方向的运动惯量控制更优，高速往复运动时的残余振动更小，相比六轴关节机器人，在平面作业场景下的节拍速度能提升30%以上，更适合短行程高频次的重复作业。底座部分采用一体化铸铁基座设计，安装面预留了标准的螺栓固定孔位，现场部署时不需要额外做复杂的调平结构，只要保证安装台面的平面度公差在0.1mm/m以内，就能满足设备高速运行的刚性要求，基座侧面预留了气路、线缆的走线接口，末端气管顺着大臂内侧的走线槽延伸至末端法兰，避免运动过程中线缆拖拽剐蹭周边工装。

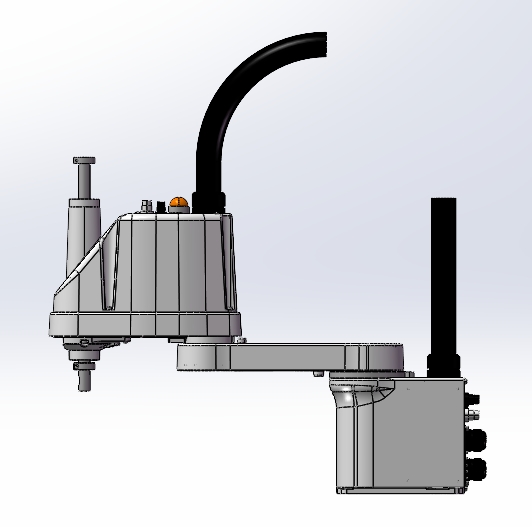

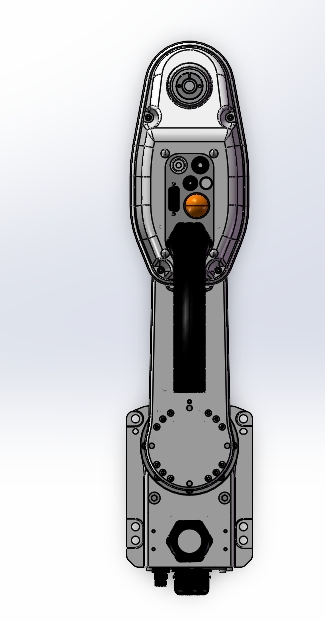

从安装边界尺寸来看，这款机型的基座占地尺寸控制得十分紧凑，适合在现有产线做设备升级时嵌入狭窄的工位间隙，不需要对原有产线布局做大规模调整。大臂与小臂的运动包络在设计时做了干涉规避，关节处的限位结构既可以通过软件设置软限位，也预留了硬限位挡块的安装位，现场调试时能根据周边工装的实际位置快速调整作业范围，避免运动过程中碰撞周边设备。末端法兰的安装尺寸遵循行业通用标准，能直接适配市面上绝大多数的气动夹爪、真空吸盘座、小型主轴等执行器，不需要额外做转接法兰的定制，能缩短方案落地的设计周期。

负载能力设定为3kg，这个参数刚好匹配绝大多数3C电子零部件、小型五金件的重量区间，不会因为负载冗余造成设备成本浪费，也能覆盖多数轻工装配场景的工件重量需求。控制器与本体的走线采用快插接口设计，现场布线时只需要将动力线缆、编码线缆对应接口插接即可完成硬件连接，配合对应的控制系统，能快速完成点位示教、路径规划，对于做非标自动化方案的工程师来说，在做三维布局时能直接调用这个模型做干涉检查，提前验证机械手运动过程中与周边工装、输送线的安全距离，避免现场安装时出现运动干涉的问题，大幅减少现场调试的返工量。

关节处的密封结构做了针对性设计，能适配普通车间的粉尘环境，避免日常生产中的细小碎屑进入关节减速机构，延长设备的维护周期，机身侧面的操作按钮布局在基座上方的易操作位置，现场调试时不需要俯身就能完成急停、启动的操作，人机交互的位置设计符合产线调试的操作习惯。整体结构的配重经过优化，大臂与小臂的重量分布经过重心配平，即使在最高速度运行时，底座的受力也能保持均匀，不会出现明显的机身晃动，保证末端作业的重复定位精度能满足精密装配的要求。
