碳纤维材质四旋翼飞行载具结构设计

这款四旋翼飞行载具的结构设计，核心围绕低空作业场景的实际载荷需求展开，在航测巡检、农林植保、小范围物资投送这类常见作业场景中，机架的抗形变能力直接决定飞行稳定性，因此主体受力结构全部采用碳纤维复合材料铺层成型，相较于同规格铝合金机架，自重可降低40%以上，同时比强度提升60%，能在复杂气流扰动下保持机臂形变量控制在合理区间，避免因结构震颤导致飞控传感器数据失真。

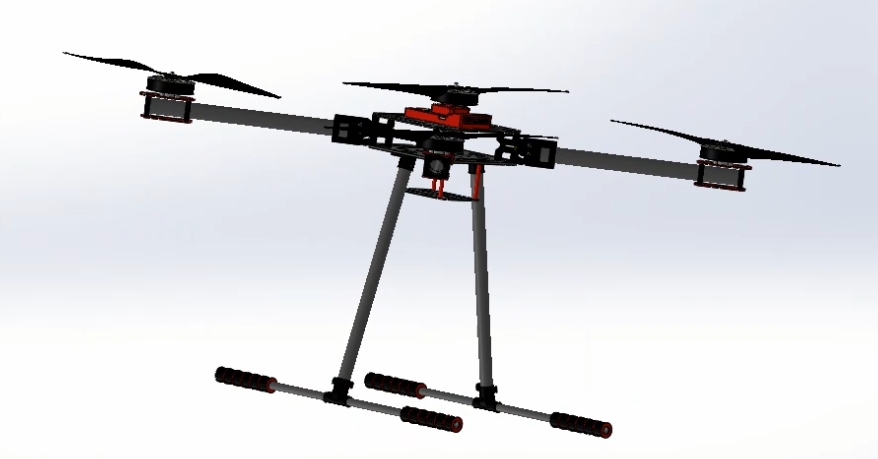

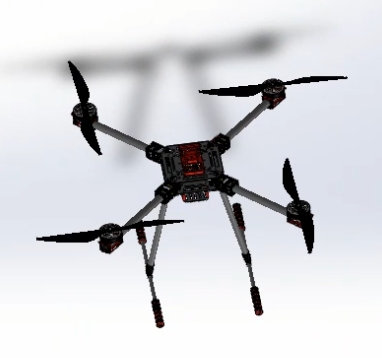

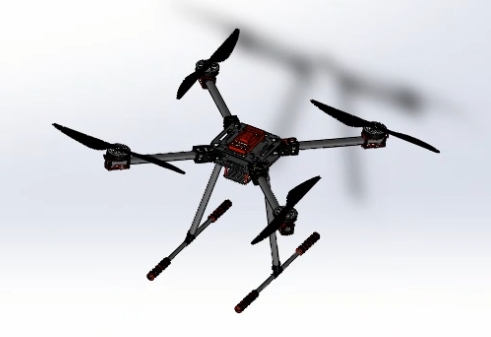

从结构布局来看，采用经典的X型四轴分布，四个机臂与中心载荷舱采用快拆式嵌合结构，机臂根部设计有定位销与锁紧卡扣，无需额外工具即可完成机臂的拆装，便于外出作业时收纳运输，单根机臂的长度经过重心配平计算，在搭载标准载荷时，整机重心恰好落在中心舱几何中心位置，能大幅降低飞控系统的姿态修正功耗，延长有效作业续航。机臂末端的电机安装座预留了标准孔位，可适配不同规格的无刷电机，安装座与机臂主体之间设计有减震胶垫，能够过滤电机高速转动产生的高频振动，避免振动传递至中心舱的载荷设备，影响航拍相机、测绘传感器的成像精度。

中心载荷舱采用上下分层结构，上层用于放置飞控板、GPS模块、数传天线等电子元器件，舱内设计有多个走线槽与固定柱，可按照电路走向规整布线，避免飞行过程中线缆晃动干扰传感器；下层为载荷挂载区，预留了通用挂载接口，可根据作业需求更换航拍云台、植保喷洒模块、物资投放挂钩等不同功能组件，挂载接口的承重经过力学仿真验证，在2g过载工况下，挂载点的应力集中区域形变量不超过0.2mm，不会出现结构失效问题。机臂下方设计有可收放的起落架支杆，支杆同样采用碳纤维管材制作，底部套有橡胶减震脚垫，降落时可吸收地面冲击，同时起落架高度预留了足够的载荷安装空间，挂载常规尺寸的云台相机时，不会出现镜头被起落架遮挡的问题。

设计过程中针对碳纤维材料的各向异性特性，对机臂的铺层方向做了针对性优化，主受力方向采用0度铺层保证轴向强度，环向采用90度铺层提升抗扭性能，局部应力集中区域增加±45度铺层增强抗剪切能力，通过有限元仿真反复迭代铺层厚度，在保证结构强度满足2g过载工况不失效的前提下，尽可能削减非受力区域的材料厚度，进一步控制整机自重。整机的安装边界也做了充分考量，机臂展开后最大对角尺寸控制在合理范围，可适配多数民用级便携收纳箱，折叠后尺寸可放入常规双肩背包，满足外业作业的便携性需求；各电子部件的安装孔位均采用通用标准尺寸，飞控、电调、电池等配件无需额外打孔改装即可直接安装，降低了组装调试的难度。

在实际作业场景中，这类碳纤维四旋翼结构可适应-10℃到45℃的环境温度，碳纤维材料的低热膨胀系数可避免温差较大时机臂尺寸出现明显形变，保证不同环境下的飞行精度；机臂表面做了哑光耐磨处理，长期户外作业时不易被树枝、砂石刮擦损伤，中心舱的接缝处设计有密封胶条，可应对小雨天气下的短时作业需求，避免雨水渗入舱内损坏电子元件。起落架的支杆角度经过优化，降落时四个支杆的受力均匀分布，在不平整的野外场地降落时，也能保持整机稳定，不易出现侧翻问题。
