瓦楞纸箱自动折叠成型设备结构设计

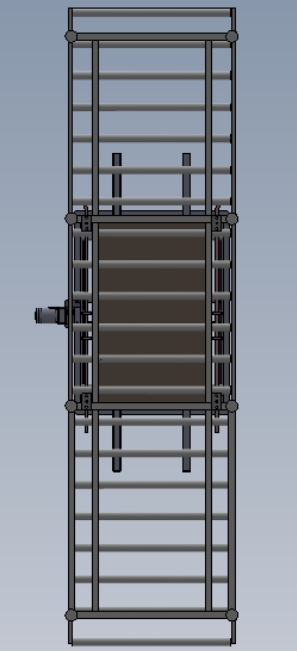

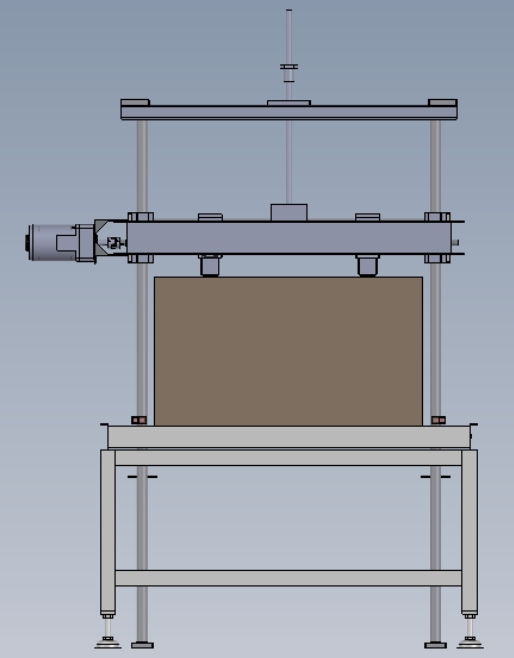

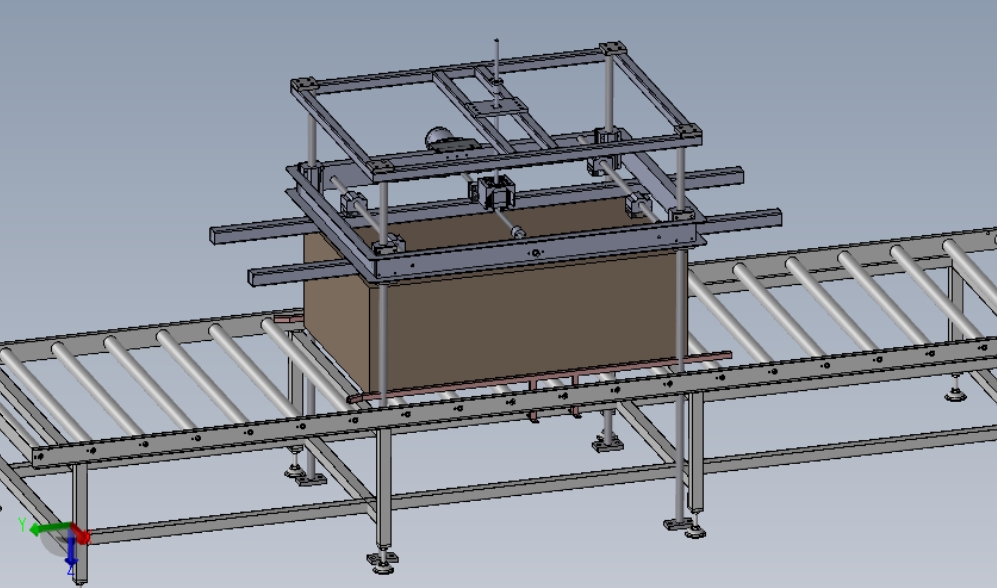

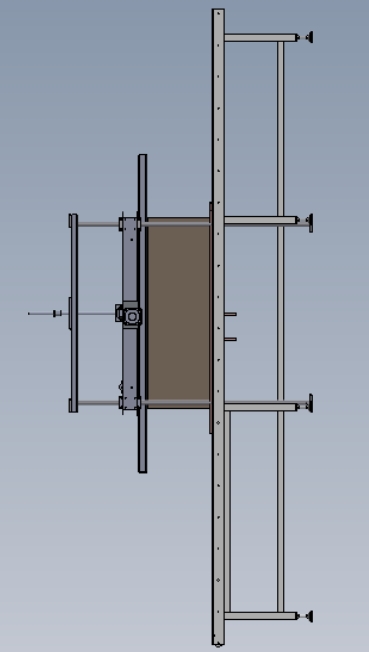

　　在快消品、家电、电商仓储等批量出货的生产场景中，瓦楞纸箱的折叠成型效率直接决定后段包装线的整体节拍，传统人工折箱不仅单工位人力成本高，还容易出现折痕偏移、箱体对位不齐的问题，无法适配每小时数百箱的高速产线需求，这款折纸箱设备正是针对这类痛点完成的结构设计，可直接对接前端纸板上料工位与后端装箱、封箱工位，实现瓦楞纸箱从平板纸板到双层重叠成型箱体的全自动加工。从实际产线布局的安装边界来看，设备整体采用框架式方通焊接支架作为承载本体，所有功能单元均集成在支架的安装基准面上，安装时只需保证支架底部调平脚与地面的接触水平度在千分之二以内，预留左右两侧各0.8米的维护操作空间、前后端各1.2米的纸板进料与成型箱出料接驳空间即可，无需额外开挖地基，适配现有厂房的常规层高与车间布局。

　　设备的输送单元采用上下平行的皮带子单元结构，上皮带单元配置可调节的张紧机构与压合弹簧，下皮带单元通过同步带与主驱动电机连接，待折叠的平板纸板被夹持在上下皮带之间，依靠皮带与纸板表面的静摩擦力实现匀速送料，送料速度可根据产线节拍在0-15m/min范围内无级调整，避免送料过快导致折痕错位、过慢影响整线效率。一次折叠单元是设备完成首次折边的核心结构，包含压紧梁与翻折架两个核心部件，压紧梁在纸板输送到预设折痕位置时快速下行，将纸板非折叠区域牢牢压在输送台面上，避免翻折过程中纸板出现移位，翻折架则以折痕位置为回转中心做90度定轴翻转，将纸板的待折边沿着预压折痕精准翻折90度，翻折架的回转角度通过硬限位块与缓冲器共同限位，既保证翻折角度的精度，又能减少翻折到位时的刚性冲击，延长部件使用寿命。

　　二次折叠单元承接一次折叠后的纸板状态，此时纸板的折边已经处于垂直于输送平面的状态，二次翻折机构同样采用回转式结构，将已经翻起90度的折边继续向内侧翻折90度，让折边完全贴合在纸板的内层表面，形成双层重叠的箱体侧壁结构，这一结构设计让成型后的纸箱侧壁具备更高的抗压强度，可满足较重货品的包装承重需求。考虑到实际生产中不同订单的纸箱幅面、尺寸存在差异，设备专门设计了独立的尺寸调节单元，调节范围覆盖常规电商、家电包装常用的200mm-800mm幅面瓦楞纸箱，调节时只需松开对应位置的锁紧手柄，转动调节手轮即可调整两侧折边机构、输送压合单元的相对位置，调整到位后锁紧张紧手柄即可完成规格切换，整个切换过程无需更换专用工装，单名操作人员可在10分钟内完成不同规格纸箱的生产参数调整，适配多品种小批量的柔性生产需求。

　　从结构设计的合理性角度来看，所有运动副位置均配置了自润滑轴承与可拆卸的防尘罩，日常维护时只需定期检查皮带张紧度、清理翻折架表面残留的纸屑即可，无需复杂的拆解保养；驱动电机与传动部件均布置在支架的侧方安装位，与纸板输送通道完全隔离，避免生产过程中纸屑落入传动部件造成卡滞或磨损；所有与纸板接触的工作面均做了倒角与表面喷塑处理，不会刮伤瓦楞纸板表面的印刷层，保证成品纸箱的外观质量。在实际选型适配时，可根据前端产线的产能需求匹配对应功率的驱动电机，若需要对接全自动包装线，还可在设备的进料端加装纸板自动上料机构、出料端加装箱体定位输送机构，实现整个折箱工序的无人化运行，相比传统人工折箱模式，单台设备可替代4-6名折箱工位的操作人员，且折箱精度稳定，成型后的箱体尺寸一致性误差可控制在1mm以内，有效减少后续封箱、装箱工序的卡料概率。
