空间凹槽式圆柱凸轮传动结构设计

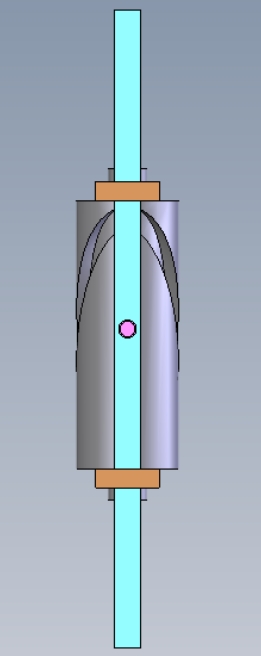

　　在轻工包装、纺织机械、自动化送料等需要实现往复直线或摆动间歇动作的设备场景中，圆柱凸轮机构是应用极为广泛的核心传动部件，相较于盘形凸轮，它能在更小的安装空间内实现更长行程的从动件运动输出，且传动刚性更优，适合中低速、有明确运动时序要求的工位传递、物料推送类工况。这套圆柱凸轮传动结构采用从动件内置式布局，凸轮主体为立式圆柱结构，表面加工有闭合式空间曲线凹槽，从动件端部的接触结构直接嵌入凹槽内部，无需额外加装压紧弹簧即可保证从动件与凸轮轮廓的持续贴合，避免了弹簧长期使用产生疲劳失效导致的传动脱节问题，在粉尘、油污较多的车间工况下，这种凹槽啮合形式的抗干扰能力也优于开放式的轮廓接触结构。

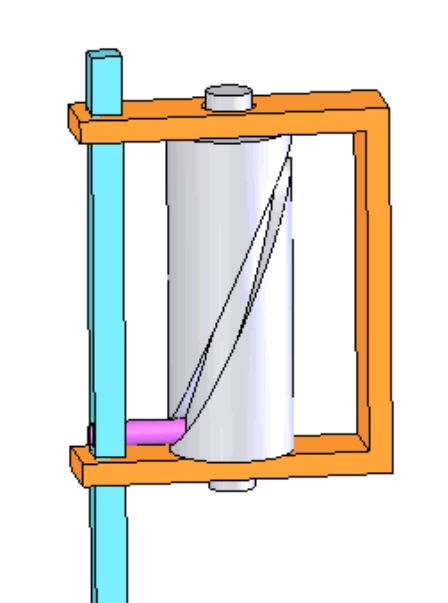

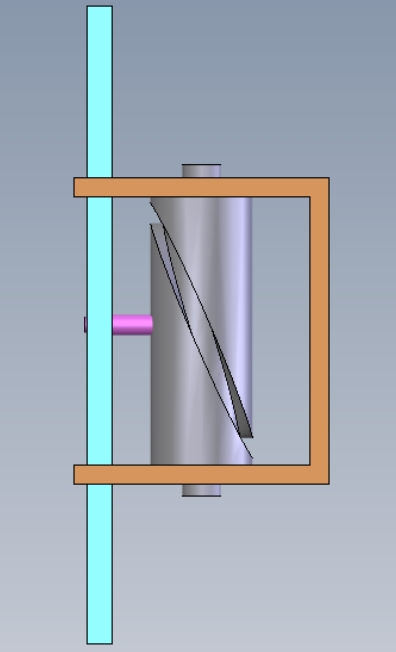

　　从结构设计逻辑来看，整个机构的支撑框架采用双侧立式导柱搭配上下水平安装板的框式结构，凸轮的上下两端通过同轴定位轴段分别安装在上下水平板的轴承位内，保证凸轮转动时的同轴度，避免高速转动下出现凹槽偏磨、从动件卡滞的问题；从动件的导向段直接穿过左侧立式导柱上的导向孔，导向孔与从动件采用小间隙配合，既保证从动件轴向滑动的顺畅度，又能限制从动件的周向转动，确保从动件端部始终与凸轮凹槽保持正确的啮合角度，不会出现脱槽、别劲的情况。

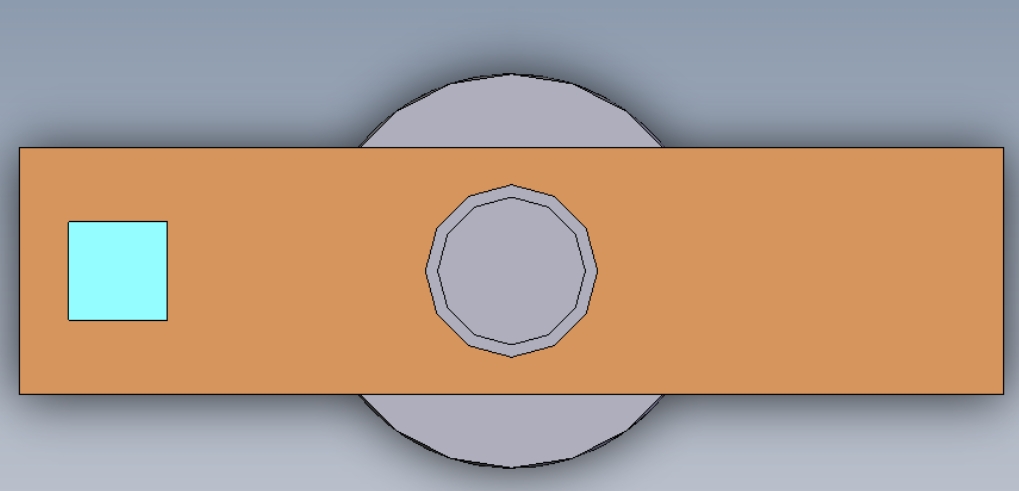

　　在安装边界上，整套机构的横向安装尺寸由框架的左右跨度决定，凸轮的圆柱直径直接决定了从动件的最大输出行程，设计时可根据实际工位需要的从动件移动距离，调整圆柱凸轮的外径以及凹槽的螺旋升角，当需要更大行程时可适当增大凸轮外径，避免凹槽曲线升角过大导致从动件受力角度变差、传动阻力陡增；从动件的伸出端预留有标准安装接口，可直接连接推料头、摆杆触发块等执行端零件，无需额外做转接结构。实际应用中，这类圆柱凸轮机构常被用在多工位转盘设备的送料工位、包装机械的封盒动作驱动、纺织设备的排线机构中，它能将电机输入的连续回转运动直接转化为从动件的规律往复运动，不需要搭配额外的行程开关、传感器来控制换向，完全靠凸轮凹槽的曲线轮廓来实现预设的运动规律，运动时序的一致性远高于气缸、电缸等直线驱动部件，在长期连续运行的设备上，能有效降低电气元件故障带来的停机风险。

　　设计过程中需要重点关注凸轮凹槽的曲线过渡处理，在从动件启动、换向的位置要做平滑的曲线过渡，避免刚性冲击，同时从动件与凹槽接触的端部要做圆弧倒角处理，减少接触应力集中，降低凹槽侧壁的磨损速度；框架的上下安装板要保证平行度，导柱与安装板的连接要做定位销固定，避免长期运行后框架出现形变导致导向精度下降。这套结构的所有传动部件都处于框架的包围范围内，外部可加装简易防尘罩即可满足常规车间的防护要求，不需要复杂的密封结构，维护时仅需定期在凸轮凹槽和从动件导向面涂抹润滑脂即可，日常维护成本极低，非常适合量产型自动化设备的传动单元选型参考。
