汽车雨刮性能耐久测试试验台结构

在汽车零部件检测领域，雨刮系统作为直接影响雨天行车安全的核心部件，其性能可靠性与耐久表现需要通过专用试验设备完成全维度验证，这款雨刮试验台正是面向整车厂零部件检测环节、第三方汽车检测机构的测试需求开发的专用检测装备，可覆盖乘用车型、商用车型的前风挡雨刮器及总成的全项性能测试与耐久循环验证。从实际应用场景来看，该试验台可布置在零部件实验室的常温测试区，也可配合环境舱完成高低温、高湿工况下的雨刮系统性能验证，无需额外搭建复杂的辅助安装结构，设备本身集成了完整的安装基准、喷淋模拟、信号采集与动作执行单元，可直接对接待测试的雨刮总成完成装夹测试。

设备的核心测试功能覆盖了雨刮系统全生命周期的验证需求，首先是环境模拟单元，可通过管路流量与喷嘴角度调节，模拟从小雨到暴雨的不同降雨强度，也可切换喷雾模式模拟雾天行车时的风挡附着工况，还原真实行车过程中雨刮面临的不同工作场景；其次是性能检测模块，可实时采集雨刮刮刷的运行频率，验证不同档位下的刮刷速度是否符合设计要求，同时可检测雨刮制动时的停止位置精度，以及关闭雨刮后的自动回位功能是否达标，避免雨刮停止后遮挡驾驶员视线；除此之外，设备还支持耐久测试模式，可按照设定的循环次数连续完成刮刷动作，模拟雨刮系统全生命周期的工作状态，过程中自动采集运行阻力、电机电流、刮刷角度偏移量等参数，判断雨刮系统的磨损情况与性能衰减趋势。

从结构设计思路来看，整台设备的主体支架采用铝合金型材搭建，这种选型首先考虑到测试实验室的防锈需求，试验过程中喷淋的水汽长期附着在设备表面，铝合金型材的表面氧化层可有效避免锈蚀问题，降低设备长期使用的维护成本；同时铝型材的槽式结构方便调整安装位置，可根据不同车型的雨刮安装点尺寸、风挡玻璃弧度灵活调整装夹夹具的位置，适配不同规格的雨刮总成测试需求，无需重新加工支架结构，大幅提升了设备的通用性。设备的控制单元采用工业计算机作为核心，所有测试参数、动作步骤都可通过软件界面自定义编辑，测试过程中自动采集所有传感器数据并生成测试报告，无需人工记录数据，可降低测试人员的重复劳动强度，也避免人工记录带来的数据误差。

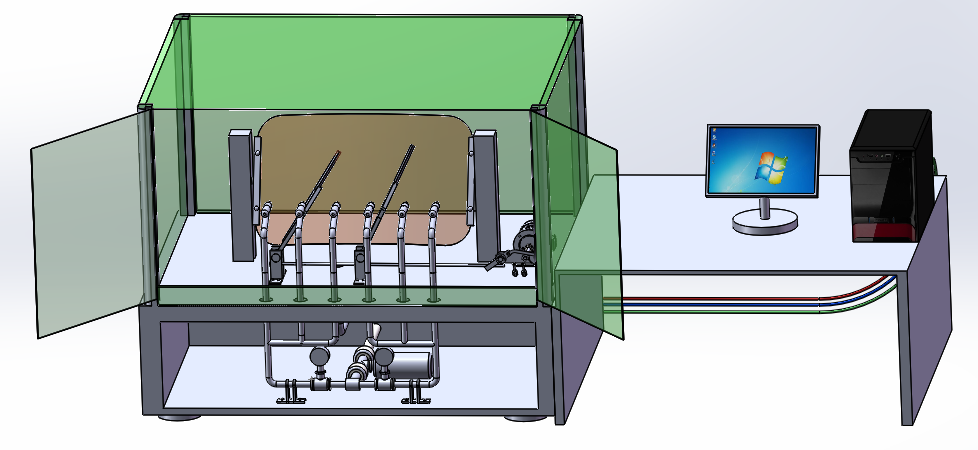

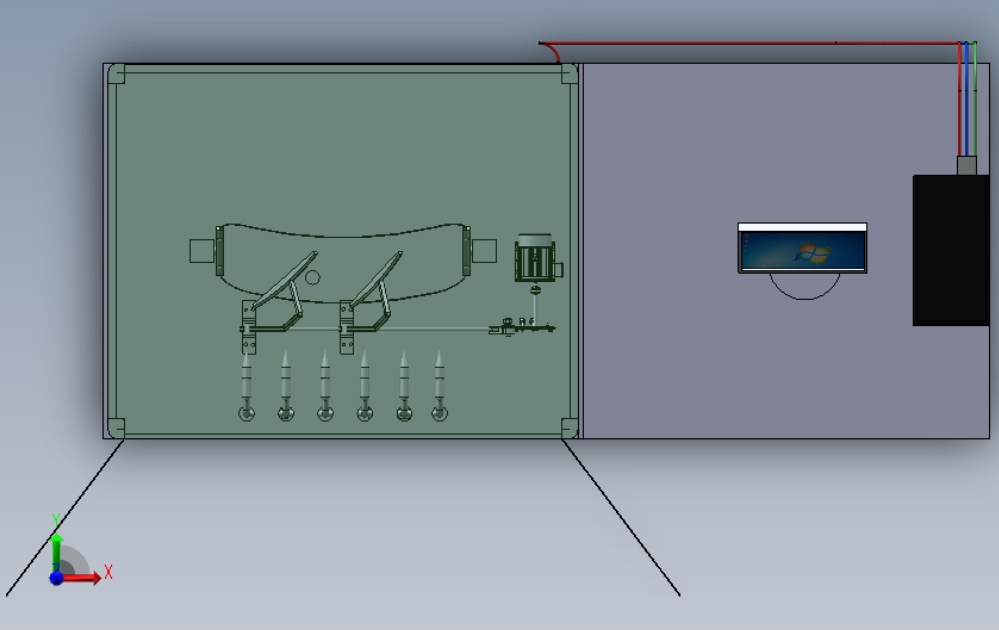

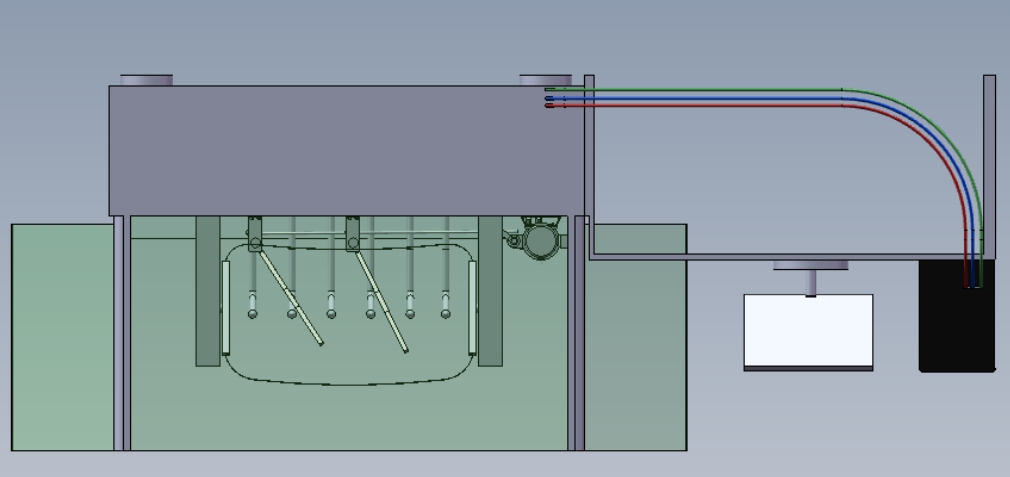

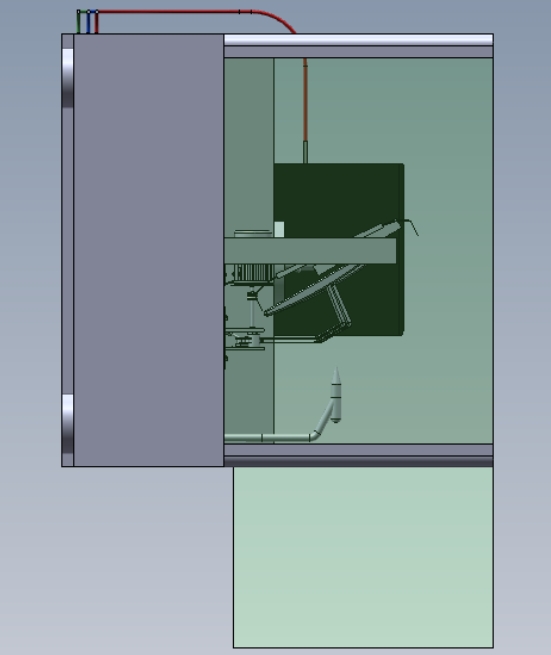

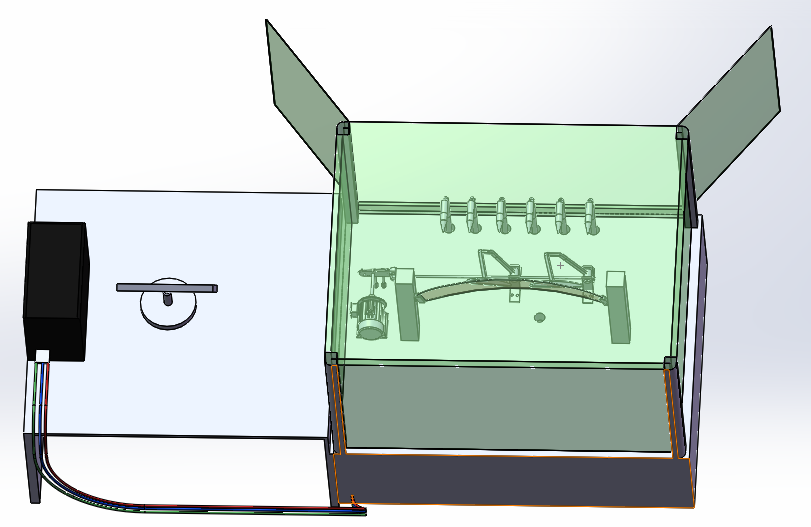

在安装边界与外形尺寸设计上，设备整体采用一体式柜式结构，左侧为电气控制舱，集成了工控机、数据采集卡、驱动电路与水路控制单元，右侧为测试工作区，预留了足够的装夹操作空间，测试区的前部设置了安全防护挡板，避免耐久测试过程中雨刮臂脱落飞出造成安全隐患；设备的底部设置了可调水平支撑脚，可根据实验室地面的平整度调整设备水平度，保证雨刮安装基准与实车安装状态一致，避免安装角度偏差带来的测试数据误差；水路系统的储水单元集成在设备底部舱体内，外接自来水接口即可完成补水，无需额外搭建外置供水系统，设备的整体占地面积控制在常规实验室测试工位的尺寸范围内，不需要对实验室场地进行特殊改造即可完成布置安装。

在细节结构处理上，设备的喷淋管路采用耐腐塑料管路与快插接头连接，方便根据测试需求调整喷嘴的位置与喷射角度，管路沿铝型材支架的槽道内部布置，避免管路外露影响测试操作，也让设备整体外观更整洁；雨刮装夹夹具采用可调式结构，可通过快速锁紧机构固定不同规格的雨刮电机安装座与刮臂转轴，装夹过程不需要额外制作专用过渡板，单组雨刮总成的装夹时间可控制在十分钟以内，提升测试换型的效率；设备的操作界面设置在左侧柜体的上部，高度符合站立操作的人体工学要求，测试人员可直接在操作界面上设置测试参数、启动测试流程、查看实时测试数据，不需要弯腰或登高操作。
