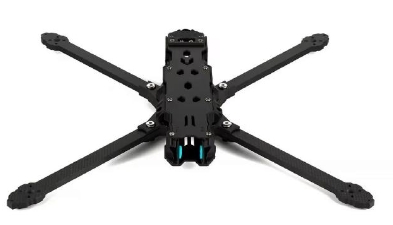

十英寸FPV穿越机四轴飞行载具结构设计

这款十英寸规格的FPV四轴飞行载具，在结构设计阶段就围绕多场景作业需求做了针对性的布局优化，没有沿用消费级小尺寸穿越机的紧凑堆叠思路，而是给载荷、图传、动力链路都预留了充足的安装与散热空间。从实际落地的应用场景来看，它既可以搭载高清摄像组件完成低空航拍、影视素材采集类任务，也能通过更换竞速级动力套装参与FPV穿越竞速赛事，在农业监测、管线巡检、低空侦察这类专业作业场景下，也能通过更换对应任务载荷实现功能拓展，适配不同作业环境下的飞行需求。

在功能特性的设计上，整机围绕第一人称视角飞行的沉浸感与信号稳定性做了结构适配：机身中心舱段采用分层布局，上层预留图传发射模块、飞控系统的安装位，特意将图传天线的安装座设计在机臂末端的凸起位置，避免机身结构、电池组件对433MHz、2.4GHz频段信号的遮挡，减少飞行过程中的信号衰减与画面卡顿问题；下层为电池仓，采用滑轨式卡扣结构，兼容不同容量的锂聚合物电池安装，同时将整机重心控制在中心板几何中心位置，降低飞行过程中的姿态调整难度，配合外置的FPV摄像头安装座，可根据不同使用场景调整摄像头俯仰角度，适配竞速飞行时的大角度前倾视角需求，以及航拍作业时的水平取景需求。

设计思路上没有盲目追求极致轻量化，而是在结构强度与重量之间做了平衡：机臂采用高刚性碳纤维板材加工，与中心板的连接位置设计了嵌入式金属锁紧件，避免频繁起降、撞击过程中连接位出现松旷或断裂问题；电机安装座预留了标准孔位，可适配不同KV值的无刷电机安装，用户可根据竞速、长续航、重载作业等不同需求更换对应动力套装，无需重新打孔修改结构。机身外壳的流线型凸起结构并非单纯装饰，一方面是为了覆盖中心板上的电子元件，减少飞行过程中的风阻，另一方面在外壳内侧设计了导热硅胶垫的贴合位，可将飞控、电调工作产生的热量传导至外壳散出，避免长时间飞行时电子元件积热导致的工作异常。

从外形尺寸与安装边界来看，整机对角电机轴距适配十英寸螺旋桨的安装需求，机臂长度经过反复校核，确保螺旋桨旋转时不会与机身外壳、起落架产生干涉，同时预留了足够的桨尖安全距离，减少大机动飞行时的气流扰动影响；起落架采用快拆结构设计，安装后可让机身底部距离地面留有足够高度，避免搭载底部挂载载荷时起降过程中出现磕碰，同时起落架的安装位置避开了电池仓的插拔路径，更换电池时无需拆卸起落架，提升外场作业的效率。中心板的安装孔位遵循通用飞控、电调的标准安装尺寸，可兼容市面上主流的商用飞控硬件，降低用户的配件选型成本，摄像头安装位可适配不同尺寸的FPV摄像头与高清运动相机，无需额外定制转接件。

在实际作业场景的适配细节上，整机的布线槽设计在中心板的侧边位置，所有电调信号线、电源线都可通过隐藏式布线槽梳理，避免线材外露被螺旋桨打到，同时减少外露线材带来的额外风阻；机臂末端的LED灯座预留了标准安装位，可安装航行指示灯，在低空作业、夜间飞行时提升飞行器的可视性，避免碰撞障碍物。整机的结构拆分件数量控制在合理范围，外场作业时若出现机臂断裂等损坏情况，可快速更换备件，无需拆解整机结构，大幅降低维护成本与时间，适配野外作业、赛事现场快速维修的实际需求。
