模块化可折叠救生筏结构设计方案

　　在水上应急救援、船舶标配救生装备、近岸防汛抢险、户外水域作业保障等场景中，常规硬质救生筏存在收纳占比大、转运难度高、单筏载人量固定无法适配突发救援需求的痛点，这款可折叠救生筏的结构设计，正是围绕这些实际工程痛点展开的模块化落地设计。从实际使用场景的安装边界来看，该救生筏折叠状态下可适配现有船舶侧壁救生装备挂载位、防汛物资储备仓的标准货架层间距，折叠后整体厚度控制在常规救生圈收纳厚度的1.2倍范围内，无需额外改造现有船只的救生设备安装支架，也可直接放入应急救援车辆的标准物资储运箱，无需单独定制储运容器。展开状态下，筏体主浮舱的长度适配4-6人同时乘坐的横向空间需求，两侧的折叠支撑臂展开后可形成辅助受力框架，避免人员登筏时筏体侧翻。

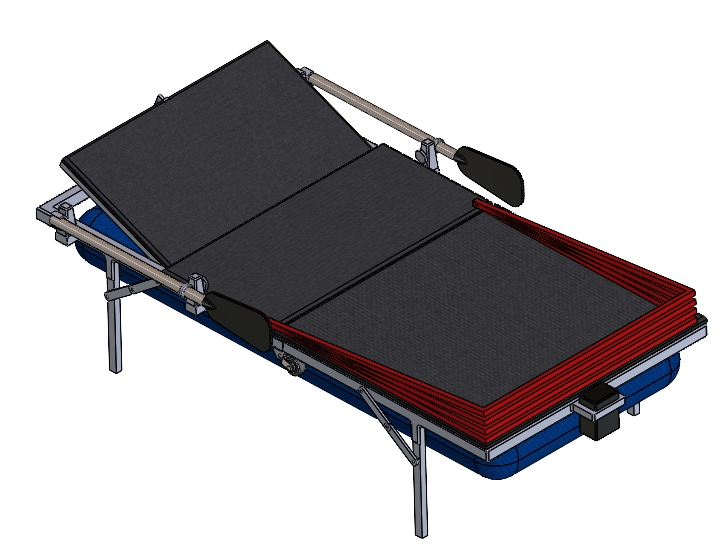

　　从结构设计逻辑来看，整个筏体采用基础框架加扩展模块的组合思路，基础框架部分由救生筏本体、U形座、转杆、布套、弹性带等核心部件组成，救生筏一侧筏板表面对称模塑U形座，座槽内壁预留可穿过布套的转杆安装位，布套通过弹性带与内配筏连接，这部分结构保证了筏体基础状态下的结构强度，浮舱采用一体吹塑成型的密闭腔体，表面的金属支撑支架采用铰接式连接，折叠时支架可贴合浮舱上表面收纳，展开后通过卡扣式锁止结构固定，形成稳定的支撑受力体系，可承受单侧150kg的集中载荷，满足人员登筏时的踩踏受力需求。

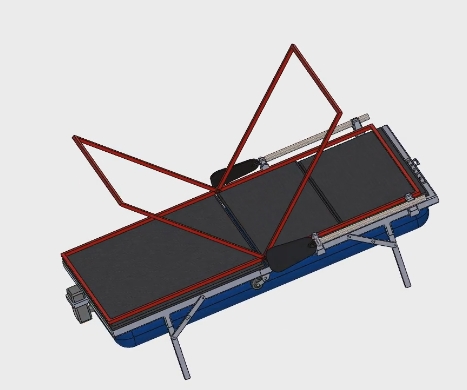

　　扩展模块部分，内配筏与救生筏贴合面中部压盖搭板，通过折叠配筏结构实现载人容量的扩展，折叠配筏的U形座与救生筏连接后，内配筏可完全展开并通过侧边的弹性锁销锁紧，展开后整体筏面的有效使用面积可提升40%左右，显著提升单次救援的载人容量，无需额外拼接其他浮具即可满足多人同时避险的需求。在实际使用的功能特性上，该结构的折叠操作无需借助额外工具，单人即可在30秒内完成从折叠收纳状态到完全展开可用状态的转换，折叠过程中所有铰接部位均设置有限位结构，避免转动角度过大造成结构件磕碰损坏，布套采用高耐磨防水织物，在折叠状态下可覆盖浮舱与支架的连接缝隙，减少储运过程中沙尘、水汽对铰接转轴的侵蚀，弹性带的张紧力经过反复调校，既可以保证折叠状态下扩展筏与主筏体紧密贴合不会出现晃动异响，又不会在展开时造成过大的操作阻力。

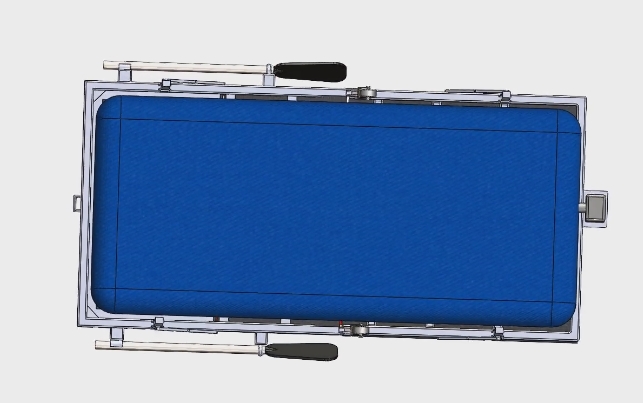

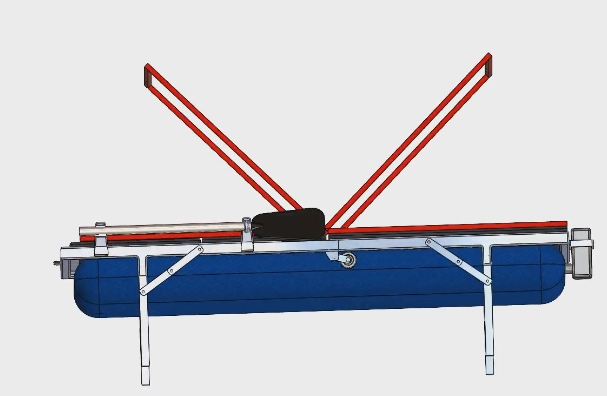

　　从安装适配的角度来看，筏体主浮舱两端预留有标准绳索挂点，可与现有救生抛投器的牵引绳连接，也可多筏拼接形成临时水上浮桥，适配不同场景下的救援需求，浮舱底部设置有耐磨防滑条，在岸边浅滩区域拖行时不会被碎石划破浮舱表面，两侧的红色折叠支撑臂展开后可作为临时扶手使用，表面包裹有防滑发泡层，即使在沾水的情况下人员抓握也不会出现打滑问题。整个结构的受力传递路径经过优化，人员重量通过筏板传递到两侧的金属支撑支架，再均匀分散到整个浮舱的浮力面上，避免局部应力集中造成筏板变形，铰接转轴采用不锈钢材质，可适应淡水、海水等不同水域的使用环境，长期浸泡也不会出现锈蚀卡滞的问题，弹性带采用耐老化橡胶材质，经过反复折叠拉伸测试后仍能保持稳定的张紧力，满足长期储备、随时可用的应急装备使用要求。
