一吨承载焊接回转变位机结构设计

在重型结构件焊接生产场景中，大吨位工件的工位调整一直是影响焊接效率与成型质量的核心痛点，这款一吨承载的回转式变位机，正是针对这类工况开发的专用配套设备。从实际产线适配来看，它主要服务于需要环缝焊接、多面角接焊接的中厚板结构件加工，比如工程机械的结构支座、管道法兰组件、小型箱体类焊接件，当工件装夹在工作盘面后，无需行车反复起吊调整角度，就能通过设备的回转动作把待焊位置转到最便于焊工操作或者机械臂焊接的姿态，能大幅减少焊工仰头、蹲伏这类不符合人体工学的操作姿势，也能避免行车反复吊装带来的定位偏差与安全隐患。

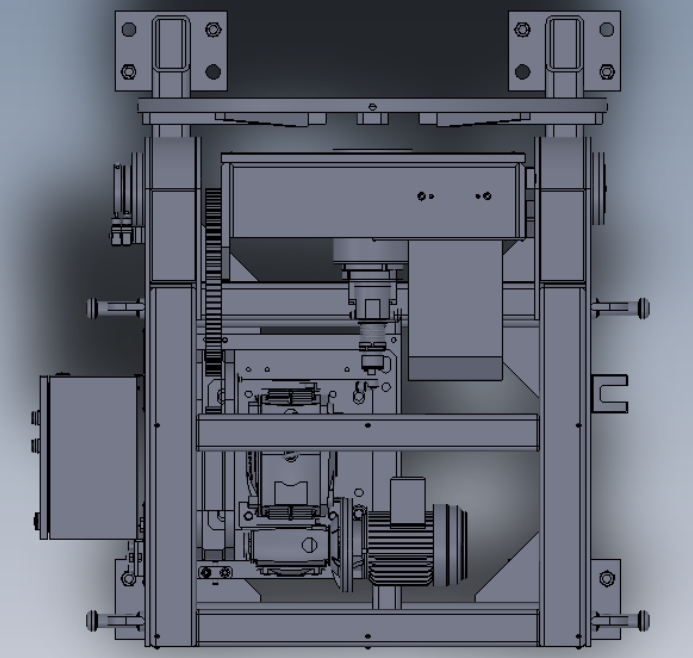

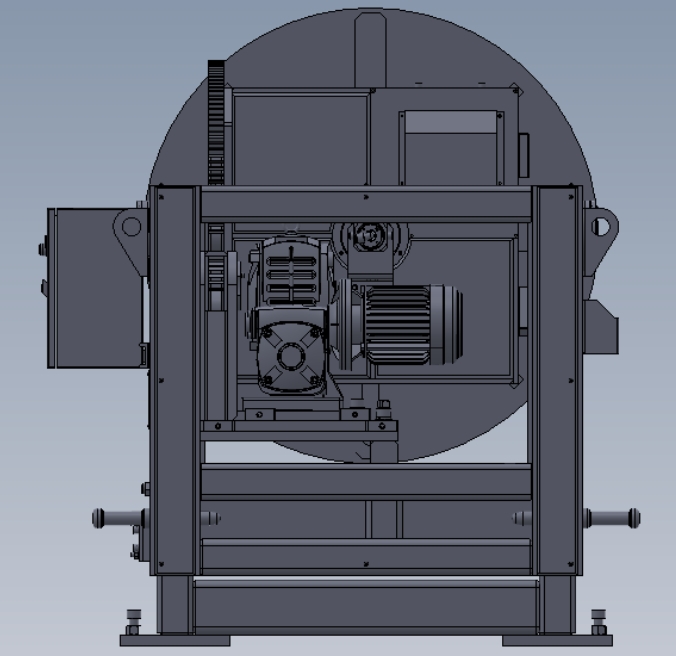

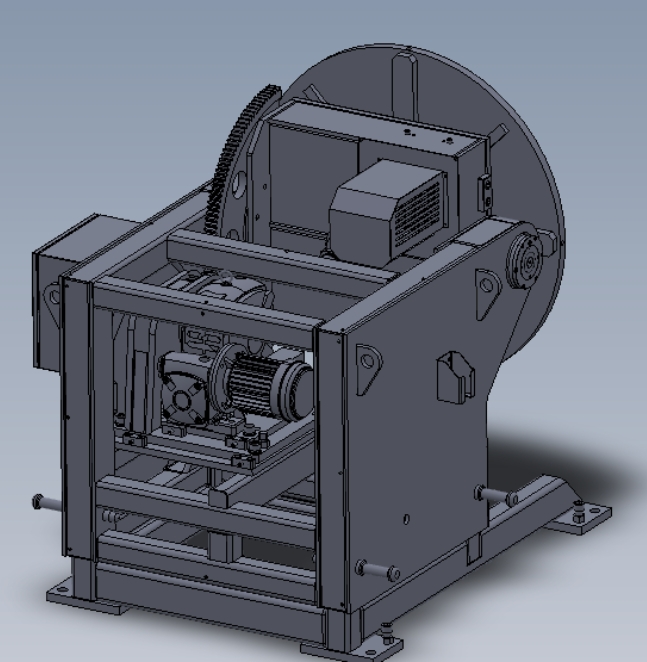

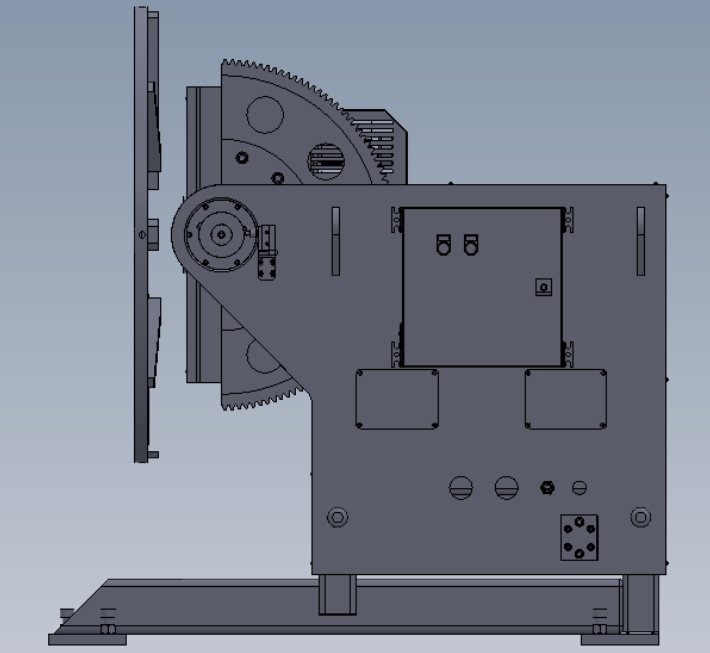

从功能实现逻辑来看，这款变位机采用齿轮传动的回转结构，大直径的齿圈直接和工作转盘连接，传动比设计匹配低速大扭矩的输出需求，能够在一吨额定负载下实现平稳的低速回转，不会出现爬行、抖动的问题，保证焊接过程中速度均匀，避免焊道成型厚薄不均的缺陷。设备的箱体式主机结构采用钢板焊接后去应力处理，内部的传动组件、轴承座安装位都做了精加工基准，保证齿轮啮合间隙控制在合理范围，长期重载运行也不会出现齿面偏磨的问题。侧面预留的电气安装位可以集成调速模块，能够根据不同的焊接工艺要求调整回转速度，匹配手工电弧焊、气体保护焊甚至等离子堆焊的不同走速需求。

做结构设计的时候，首先要考虑的是负载下的倾覆力矩问题，毕竟一吨的工件如果装夹重心偏离回转中心，会给主轴和轴承带来额外的径向载荷，所以主轴选用了大规格的圆锥滚子轴承配对安装，既能承受径向力也能承受轴向的倾覆力矩，齿圈的安装法兰和主轴采用过盈配合加平键传递扭矩，避免负载下出现相对转动。主机的底座安装脚做了加宽处理，四个安装孔的位置预留了足够的二次灌浆空间，设备固定到车间地面后，即使满负载偏载回转，也不会出现机身晃动的问题。工作盘面的T型槽布局参考了通用焊接工装的装夹习惯，能够适配标准的快速夹具、螺栓压块，不管是异形结构件还是规则的盘类、筒类工件，都能快速完成装夹定位。

从安装边界尺寸来看，这款变位机的主机宽度控制在常规车间工位的允许范围内，不会占用过多的产线面积，回转中心的高度适配普通站立操作的焊工视线高度，也能匹配多数六轴焊接机器人的工作半径范围，不需要额外加高机器人底座或者搭建操作平台。设备的侧面预留了和焊接机器人联动的信号接口，可以实现和机器人的动作协同，当机器人完成一段焊道焊接后，给变位机发送信号，变位机回转设定角度后再给机器人发送就绪信号，实现全自动的焊接流程，不需要人工干预回转动作。

在实际选型适配的时候，需要注意工件的装夹重心不能超出设备允许的偏心距范围，虽然设备本身做了抗偏载设计，但如果长期超出额定偏心负载运行，会加速轴承和齿轮的磨损，缩短设备使用寿命。另外这款变位机的低速档位设计专门针对焊接工况，没有做过高的回转速度，毕竟焊接过程不需要快速转动，平稳性才是核心指标，齿轮传动的结构相比蜗轮蜗杆传动，传动效率更高，长时间运行的温升更低，不需要额外配置大流量的润滑冷却系统，日常维护只需要定期检查齿轮箱的油位，给齿面涂抹润滑脂即可，维护成本很低。

很多车间在搭建焊接工作站的时候，容易忽略变位机的结构刚性问题，选一些轻量化的机型，结果装夹重载工件后出现转盘下沉、回转抖动的问题，反而影响焊接质量，这款变位机的箱体筋板布局都做了有限元校核，在额定负载下的转盘变形量控制在焊接工艺允许的范围内，不会因为机身变形导致焊道位置偏移。对于小批量多品种的焊接加工车间来说，这类通用型的一吨变位机适配性很强，不需要针对特定工件做专用的改造，只需要更换工作盘面上的夹具，就能适配不同类型工件的焊接变位需求，不管是作为手工焊接的辅助工位，还是作为自动化焊接工作站的配套轴，都能满足使用要求。
