双输出轴齿轮万向节传动机构

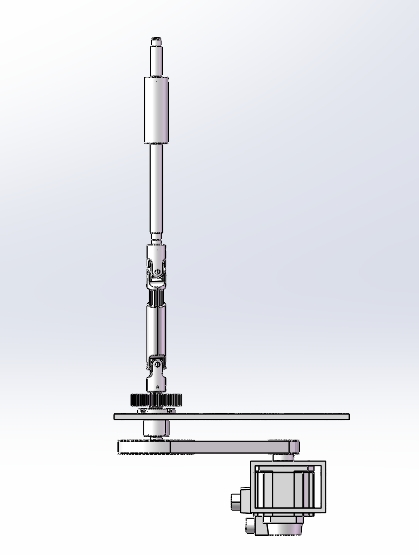

这套传动结构的核心设计逻辑，是把定比齿轮啮合的刚性传动优势，和万向节的角度补偿特性做了深度整合，解决了常规齿轮传动只能平行轴或固定角度轴传动的痛点，在很多需要动力变向、安装位存在角度偏差的设备场景里都能适配。从实际应用场景来看，这类结构常出现在多工位同步加工的非标自动化设备里，比如双工位钻孔、双工位锁螺丝的工位动力分配场景，当两个执行端的输入轴和主驱动轴存在固定倾角、或是安装时无法保证严格同轴平行时，这套结构就能在保证传动比稳定的前提下，把动力同步传递到两个输出端，不需要额外增加换向齿轮组或者多套独立驱动，能有效压缩设备的动力端成本。还有一些轻工机械的送料机构，当送料辊的安装位置受整机布局限制，无法和驱动电机输出轴保持同轴线布置时，也会采用这类结构做动力衔接，避免刚性连接带来的轴系憋劲、轴承过早磨损的问题。

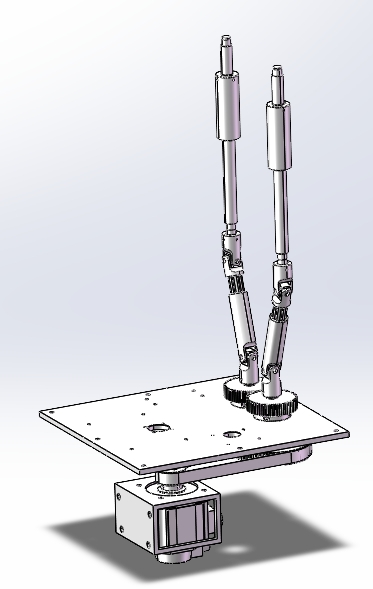

从功能特性上看，这套结构的齿轮部分采用两个等齿数的圆柱直齿轮啮合，能保证两个输出轴的转速完全同步，不会出现传动差速，适合对两个输出端动作同步性有要求的工位；和齿轮输出端连接的万向节采用十字轴式结构，单节万向节可以在0到25度的倾角范围内正常传递扭矩，搭配两端的可伸缩花键轴段，还能补偿一定范围的轴向安装误差，不需要安装时严格控制轴段的轴向尺寸公差，降低了装配阶段的调试难度。整个传动单元的安装基准是底部的方形安装平板，平板上预制了多组安装孔位，既可以固定齿轮轴的轴承座，也预留了和设备主机架连接的固定孔，不需要额外设计转接板就能直接集成到设备上。

设计思路上，这套结构没有采用复杂的螺旋伞齿轮做换向传动，主要是考虑到直齿轮的加工成本更低、后期维护更换配件更方便，伞齿轮的加工对啮合间隙调整要求很高，现场装配如果没有专用工装很难调整到合适的啮合状态，而直齿轮加万向节的组合，把角度补偿的功能交给万向节实现，齿轮只需要保证平行轴的定比传动，对装配工人的技术要求更低，也更适合批量设备的快速组装。轴系部分的设计上，两个输出轴的上端都做了标准的轴头连接位，可以通过联轴器直接连接执行端，比如夹头、送料辊、打磨头等工作部件，轴身的轴承位采用标准深沟球轴承的配合尺寸，后期更换轴承不需要定制非标件。

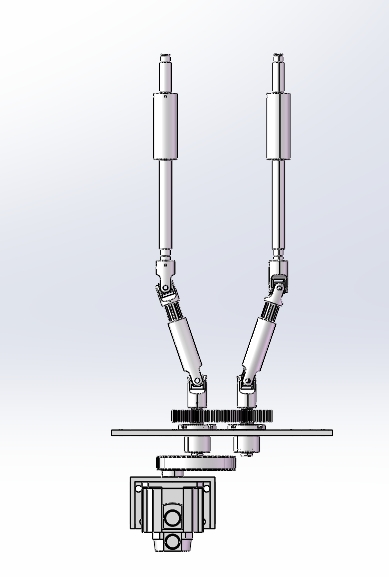

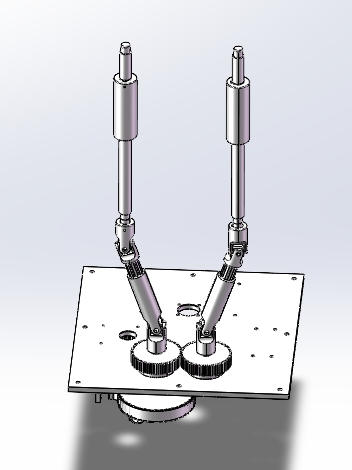

从安装边界来看，整套结构的安装底板为正方形，四个角的固定孔采用跨距对称设计，适配常见的铝型材机架安装孔距，不需要额外打孔就能固定在4040或4080规格的铝型材框架上；两个输出轴的中心距和啮合齿轮的分度圆直径匹配，安装时只需要保证齿轮啮合侧隙在0.1到0.2mm之间即可，不需要额外调整轴的平行度，因为万向节可以抵消小范围的角度偏差。整体的轴向高度上，从底板下表面到输出轴顶端的尺寸控制在常规设备动力端的安装空间范围内，不会出现和设备其他部件干涉的问题，底板下方预留了主驱动齿轮的安装空间，可以直接连接伺服电机或者减速电机的输出轴，动力从底部输入后，通过两个啮合的齿轮分流到两侧的万向节轴段，最终从顶端的两个输出轴输出，整个动力传递路径短，传动效率能保持在90%以上，比多组齿轮换向的结构损耗更小。

在实际选型使用时，需要注意这套结构的单路输出扭矩受万向节的额定扭矩限制，不能超过万向节的许用载荷，同时工作时的轴倾角尽量不要超过设计的最大角度，否则会加快万向节十字轴的磨损，缩短维护周期。另外齿轮部分的润滑可以采用脂润滑，不需要设计复杂的密封油池，日常维护只需要定期补充润滑脂即可，适合在粉尘不多的常规工业车间环境下使用，如果是在多粉尘或者潮湿的工况下使用，只需要给齿轮啮合位置增加一个简易的防尘罩，就能满足防护要求，不需要做复杂的密封结构设计。
