带皮带传动的减速机输出端结构设计

在各类工业传动场景中，减速机输出端的结构合理性直接决定整套动力系统的运行稳定性与负载适配能力，这套带皮带传动的输出结构，主要面向中小功率的输送、轻工加工类设备配套场景，可适配常规异步电机的动力输入需求，完成减速后的扭矩输出动作。从实际应用来看，这类结构常出现在小型物料输送线、食品加工单机、小型农用加工设备的动力端，负责将电机端的高转速低扭矩输入，转换为工作端需要的低转速高扭矩输出，同时通过皮带传动的缓冲特性，抵消工作端突发的冲击载荷，避免齿轮副直接承受刚性冲击造成齿面崩损。

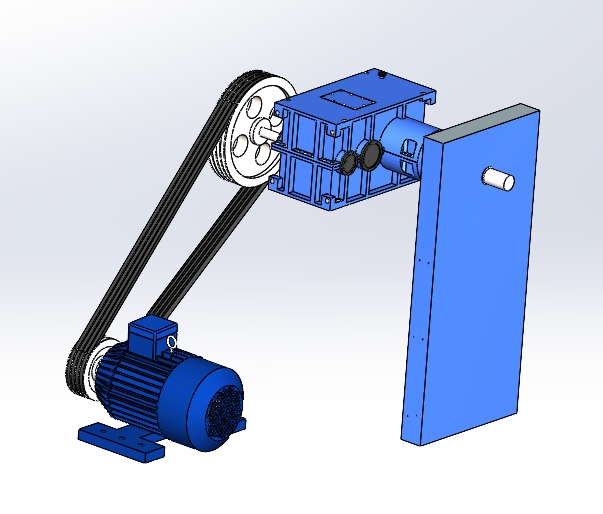

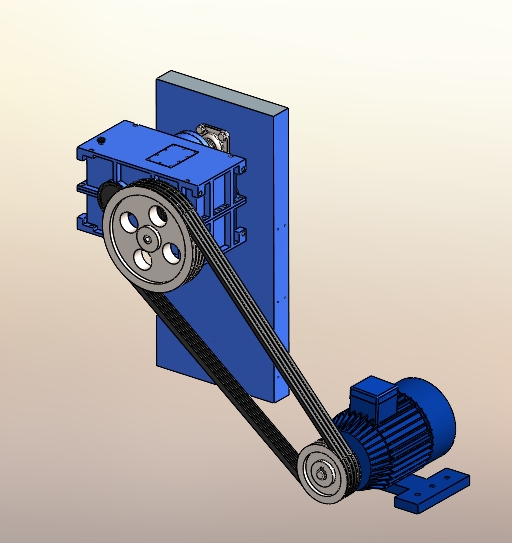

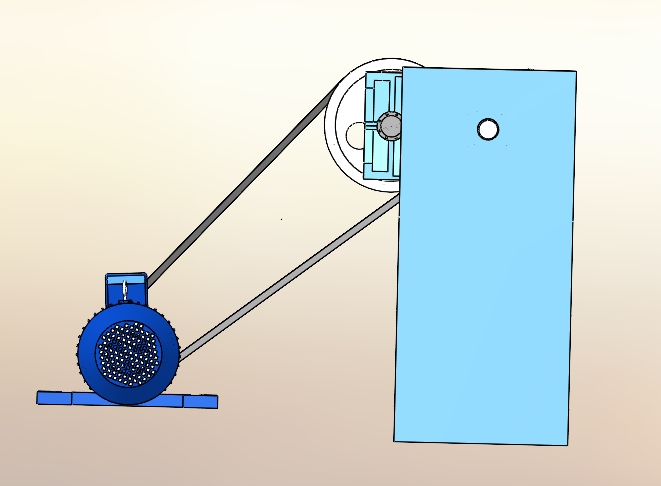

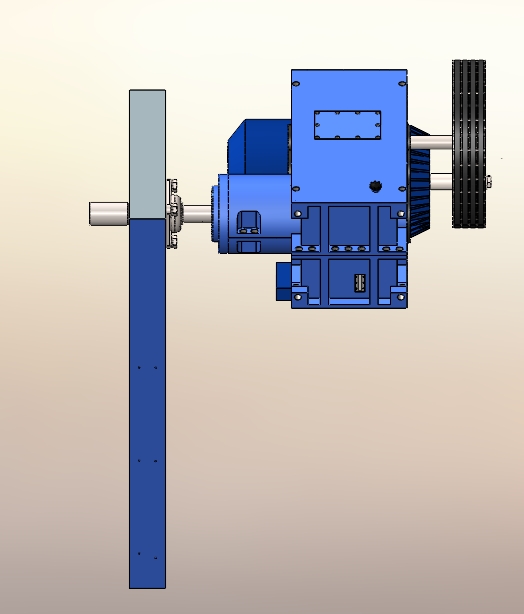

结构设计上，这套输出结构采用输入轴小齿轮与输出轴大齿轮直齿啮合的减速形式，齿轮参数匹配常规模数的通用传动齿轮，加工难度低，后期维护替换配件采购便捷；输出端额外设置皮带轮传动副，一方面可以通过皮带轮的直径差实现二级减速微调，另一方面皮带的过载打滑特性可以在工作端卡滞时保护齿轮与电机，避免核心传动部件损坏。安装边界方面，整套结构的安装底座预留了长条形调节腰孔，可适配不同中心距的电机安装需求，安装时可通过腰孔调整电机位置来张紧三角皮带，无需额外设置张紧轮，简化了整体安装结构；输出轴的轴伸端采用标准平键连接结构，可适配带轮、链轮、联轴器等多种外接传动件，适配不同设备的动力接入需求。

设计过程中，齿轮副的中心距公差严格控制在通用机械传动的公差范围内，保证齿轮啮合的侧隙处于合理区间，既避免侧隙过大造成传动回程误差，也防止侧隙过小导致齿轮运转卡滞、温升过高；输出轴的支撑采用两端深沟球轴承的布置形式，可同时承受径向载荷与少量轴向载荷，满足皮带传动带来的径向拉力需求，轴承端盖设置了密封槽，可加装毡圈密封防止润滑脂泄漏同时阻挡外界粉尘进入齿轮腔。箱体部分采用拼接式板式结构，加工时仅需完成板材切割与孔位加工即可，无需开模铸造，适合小批量定制化设备的配套生产，能有效缩短生产周期、降低制造成本；箱体上预留的观察孔可方便日常检查齿轮啮合情况与润滑脂状态，后期维护时无需完全拆解箱体即可完成润滑脂补充。

从实际运行的工况适配来看，这套结构适合连续运转的轻中载工况，日常运行时齿轮腔采用润滑脂润滑即可，无需复杂的稀油润滑循环系统，降低了日常维护的工作量；皮带传动部分的三角带选型匹配常规B型三角带，配件通用性强，磨损后更换成本低。安装时需要注意保证输入电机轴与减速机输入轴的平行度，避免皮带偏磨造成皮带过早损坏，同时齿轮啮合时需要保证齿面接触斑点沿齿高、齿长方向的占比符合传动要求，避免局部载荷过大造成齿面过早磨损。整套结构没有复杂的异形结构，三维建模过程中所有特征均采用拉伸、旋转、切除等常规建模命令即可完成，参数化设计时可将齿轮模数、齿数、中心距、皮带轮直径、安装孔位等参数设置为可变量，方便后续根据不同的减速比、安装需求快速调整模型，适配不同的设备配套场景。在设备选型配套时，可根据工作端需要的输出转速、扭矩，调整小齿轮与大齿轮的齿数比，同时搭配不同直径的皮带轮，即可覆盖一定范围的输出参数需求，无需重新设计整套箱体结构，具备较好的通用适配性。
