同轴式行星齿轮传动结构设计

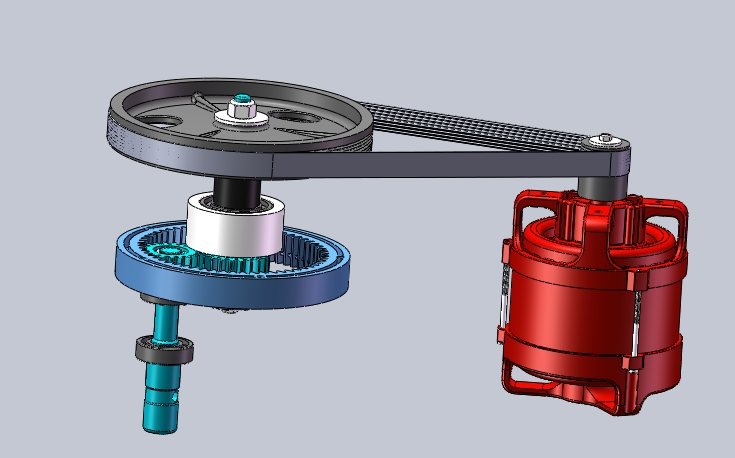

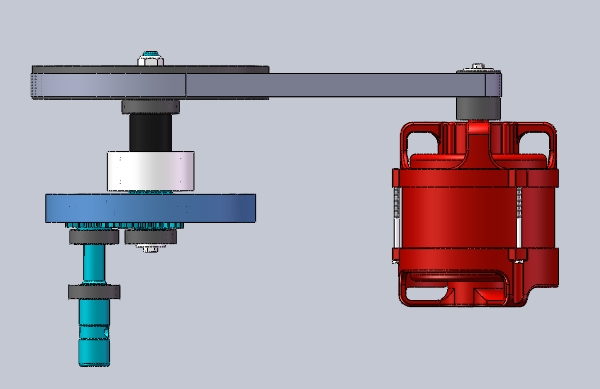

这套行星齿轮传动结构，核心围绕同轴动力分流的工程需求设计，区别于普通定轴齿轮传动的单路径传力逻辑，整套机构将太阳轮、内齿圈、行星架三个核心构件作为动力输入、输出、锁止的可选单元，可根据不同工况的传动比需求切换构件的工作状态，适配多场景的变速、增扭需求。从实际应用场景来看，这类结构最早在自动变速器的变速单元中大规模落地，因为乘用车自动变速器需要在有限的径向安装空间内实现大传动比的动力传递，同时还要兼顾多档位切换时的动力衔接平顺性，行星齿轮机构的同轴布置特性刚好能匹配变速器输入轴、输出轴共线的布局要求，不需要额外增加齿轮副来改变动力传递方向，能大幅压缩传动单元的轴向尺寸。除了车用变速器领域，这类结构在农用机械的动力传动箱中也有广泛应用，农用作业机械经常需要在大负载低速作业和小负载高速转场两种工况间切换，行星齿轮机构可以通过锁止不同构件实现两种传动比的快速切换，不需要像普通定轴变速箱那样通过滑动齿轮换挡，能降低换挡过程中的打齿风险，提升恶劣作业环境下的传动可靠性。

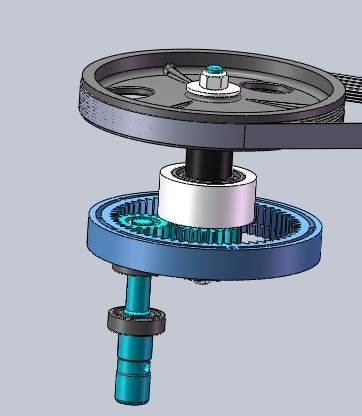

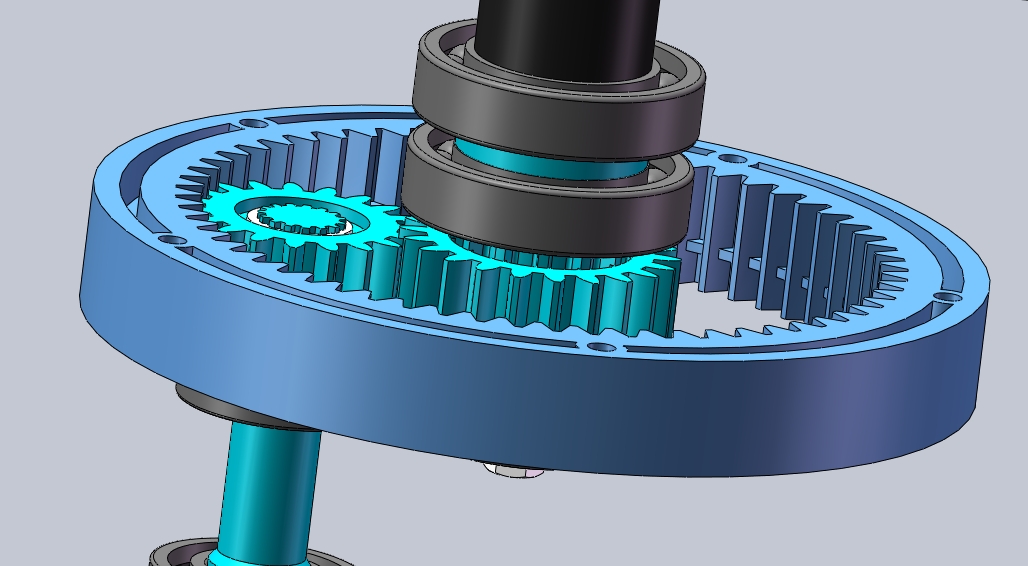

从功能特性来看，这套结构的核心优势在于动力分流传递，负载状态下多个行星轮同时参与啮合，单个轮齿承受的接触应力和弯曲应力远低于同参数的定轴齿轮副，相同额定传动功率下，整套机构的体积可以比定轴齿轮传动缩小30%以上，重量也能对应降低，这对安装空间受限的移动设备来说尤为重要。同时行星轮在绕自身轴线自转的同时，会围绕太阳轮的轴线公转，啮合过程中轮齿之间的相对滑动速度更低，润滑条件更容易保证，长期运行的磨损量更小，传动效率能稳定保持在96%以上，不会因为长期运行出现效率大幅衰减的问题。设计过程中首先确定了核心的传动比匹配逻辑，太阳轮采用外齿直齿结构，齿圈采用内齿直齿结构，行星轮同时与太阳轮、齿圈啮合，三个行星轮沿太阳轮周向均匀布置，保证行星架受力均匀，避免单侧受力导致的支撑轴承偏磨。齿数匹配上严格满足行星传动的装配条件，即太阳轮齿数与齿圈齿数之和能被行星轮数量整除，保证三个行星轮能顺利装入齿圈和太阳轮之间，不会出现齿位错位无法装配的问题；同时满足邻接条件，即相邻两个行星轮的齿顶圆不会发生干涉，预留足够的间隙保证行星轮公转时不会出现碰撞。

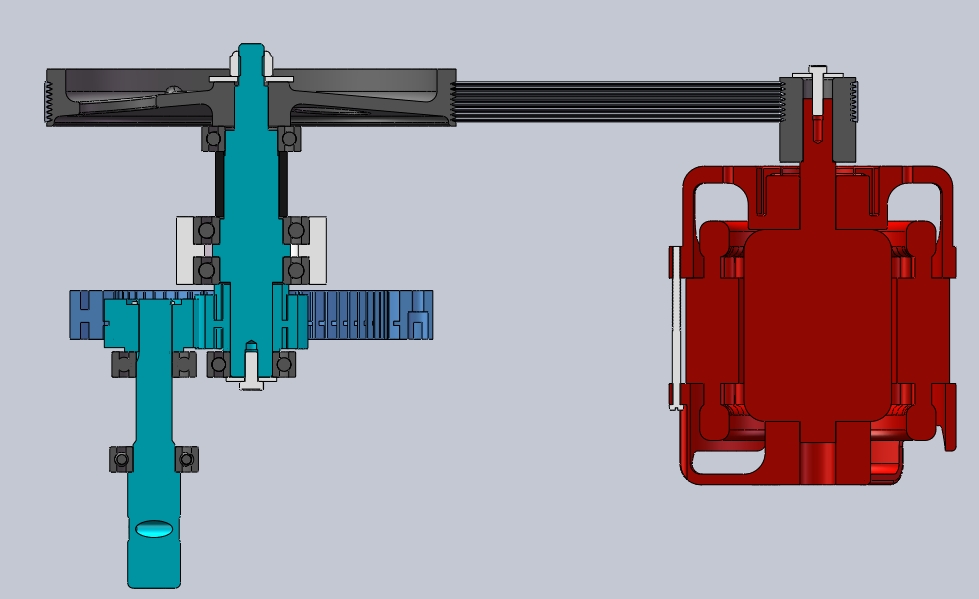

从安装边界来看，整套机构的输入轴与太阳轮通过花键连接，输入轴的支撑轴承安装在前端盖的轴承位内，齿圈的外圆设置有定位止口，可以直接与传动箱的壳体配合定位，通过螺栓将齿圈与壳体刚性连接作为固定单元时，动力从太阳轮输入、行星架输出，就能实现大传动比的减速增扭；如果将行星架锁止，动力从太阳轮输入、齿圈输出，就能实现反向增速传动，适配不同的动力传递需求。行星轮通过滚针轴承安装在行星架的支撑销轴上，销轴与行星架的安装孔采用过盈配合，避免运行过程中销轴出现转动导致的磨损，行星轮的两侧设置有挡圈，限制行星轮的轴向窜动，保证轮齿啮合的对齐度，避免偏载导致的轮齿早期失效。整套结构的轴向尺寸从输入轴端面到输出轴端面控制在紧凑范围内，径向最大尺寸为齿圈的外圆直径，安装时只需要保证输入轴、输出轴的同轴度在0.02mm以内，齿圈定位止口与壳体的配合间隙控制在H7/h6的公差范围内，就能保证整套机构长期稳定运行，不需要额外增加复杂的定位结构。在润滑设计上，行星架上开有润滑油道，运行过程中箱体内的润滑油可以通过油道进入行星轮的滚针轴承位置，同时飞溅的润滑油可以直接覆盖太阳轮、行星轮、齿圈的啮合面，保证啮合面和轴承位置的充分润滑，避免干摩擦导致的零件烧蚀。
