跨介质飞潜航行器结构设计方案

这款跨介质航行装备的结构设计，核心要解决的是空气与水两种密度差近800倍介质下的受力适配问题，从实际作业场景倒推结构逻辑，没有沿用常规飞行器或者潜航器的单一构型思路。先看水下作业场景，近岸珊瑚礁生态普查、沉船残骸探测、浅海管线巡检这类任务，常规潜航器受螺旋桨推进效率限制，航速普遍不超过6节，转场到作业点往往需要母船搭载投放，作业半径被严格限制；而常规固定翼无人机无法入水，旋翼无人机入水后动力完全失效，根本无法完成水下观测任务。这款飞潜器的设计，就是要打通从岸基起飞直接飞抵作业水域，下潜完成水下探测后再起飞返航的全流程，省去母船布放回收的复杂环节，尤其适合岛礁周边、内河水库这类交通不便区域的探测作业。

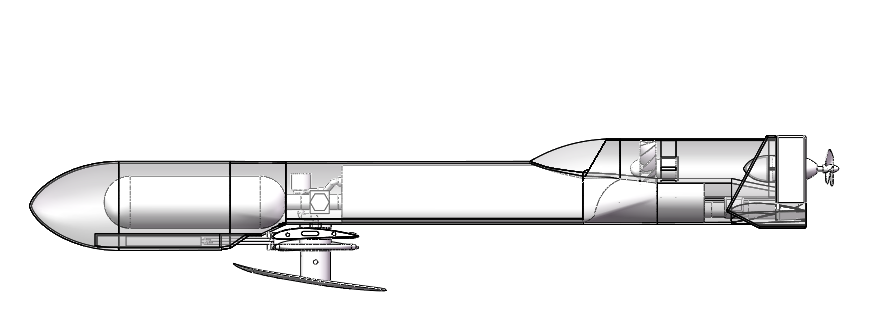

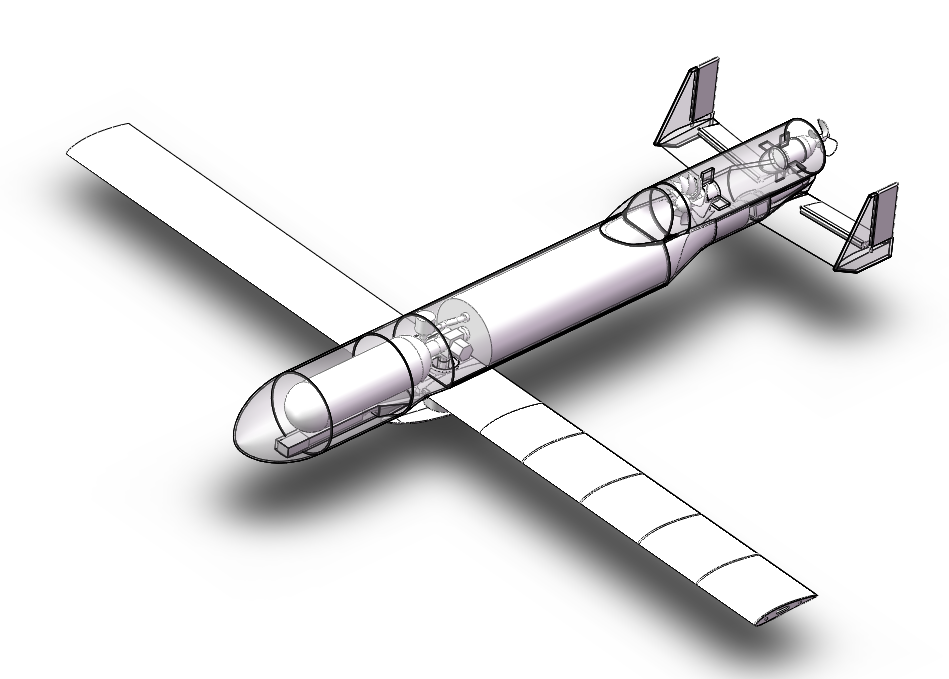

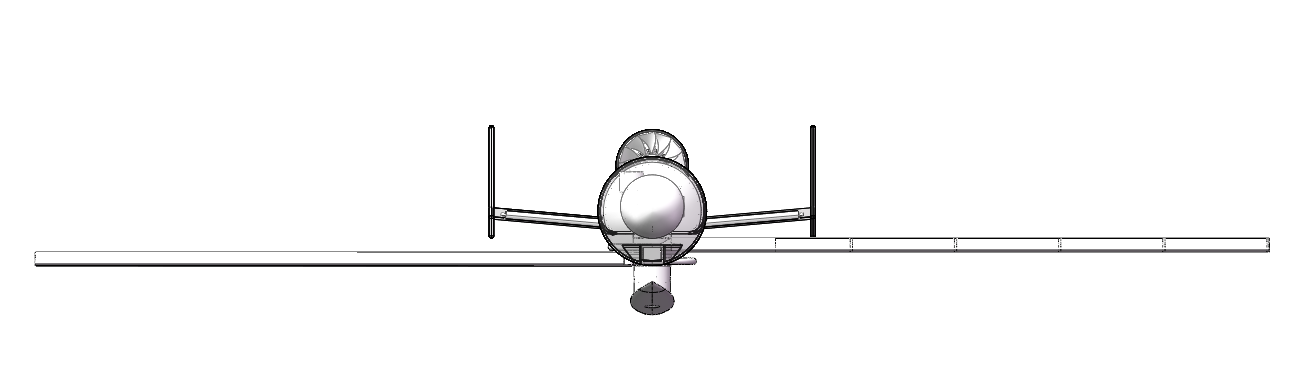

从功能特性上拆解，机身采用椭球形耐压舱设计，中部舱段为核心载荷与动力控制单元安装区，椭球构型在水下航行时的迎流阻力比同容积圆柱舱降低17%左右，同时空中飞行时的气动阻力也控制在合理区间，不会出现常规潜航器改飞行装置时阻力过大的问题。两侧伸出的水平固定翼，翼展长度控制在适配小型车载运输的边界内，机翼后缘设置分段式襟翼，空中飞行时提供升力，水下航行时襟翼可调整角度作为水动舵面使用，一套结构同时满足两种介质下的姿态控制需求，不需要额外增设独立的水下舵组，有效压缩了整体结构重量。机身上方布置的垂直旋翼轴，起飞阶段提供垂直升力，不需要滑跑跑道，在岸边滩涂、小型船舶甲板都能完成起降，入水后旋翼轴可锁定，避免水流冲击造成传动结构损坏，水下推进依靠机身尾部的小型导管螺旋桨提供动力，导管结构既可以保护螺旋桨在近岸浅水区不被水草、礁石缠绕，也能提升螺旋桨在水中的推进效率，比无导管结构效率提升12%左右。

设计过程中需要反复校核的是介质切换阶段的结构受力，当飞潜器从空中俯冲入水时，机身与机翼连接处会承受瞬时冲击载荷，所以翼根位置做了局部加厚的加强筋结构，加强筋的排布方向同时兼顾空中飞行时的升力受力方向与入水冲击的载荷方向，没有采用额外的金属嵌件，全部通过结构构型优化实现强度要求，控制整体重量不超标。机身下部设置的可收放探测窗口，飞行时窗口收进机身内部保持气动外形光滑，水下作业时窗口伸出，可搭载光学摄像头、声呐探测头等载荷，窗口周边设置密封胶圈，耐压深度覆盖近岸30米以内的作业需求，完全满足常规浅海探测、水库巡检的深度要求。

安装边界上，整机所有外露结构件都做了圆角过渡处理，没有尖锐凸起，一方面是空中飞行时减少气动干扰，避免翼尖涡流对机身稳定性造成影响，另一方面水下航行时不会勾挂水中的渔网、线缆等杂物，降低作业故障概率。机身顶部的旋翼桨叶采用可折叠设计，运输状态下桨叶可贴合机身固定，整体收纳尺寸可放入常规车载储物箱，不需要大型转运设备，作业人员两人即可完成全流程的组装、起降、回收操作。机身腹部设置的两个垂直稳定翼，在水下航行时提供横向稳定性，避免侧流影响导致机身侧翻，空中飞行时这两个稳定翼也可起到垂直尾翼的作用，保持航向稳定，不需要额外增设独立的空中垂尾结构，进一步简化了整体构型。

从实际作业逻辑来看，这种跨介质装备的结构设计不能偏向单一介质的性能最优，而是要找两种介质下的性能平衡点，如果完全按照飞行器设计，机身耐压能力不足，下潜后容易出现舱体渗漏；如果完全按照潜航器设计，机身重量过大，空中飞行需要的动力冗余太高，续航能力会大幅缩水。这款设计在重量分配上，把耐压舱、动力电池这些重量较大的部件全部布置在机身重心位置，不管是空中飞行还是水下航行，重心都保持在几何中心偏下的位置，姿态稳定性更好，不需要额外增加配重块来调整重心，有效节省了结构重量。机翼与机身的连接采用快拆结构，现场作业时不需要专用工具，五分钟内即可完成机翼的安装与拆卸，方便快速转场作业，连接位置的密封结构采用双重密封圈设计，反复拆装也不会影响水下密封性能，避免了常规密封结构拆装几次就出现渗漏的问题。

尾部的推进导管与机身采用一体化成型设计，减少了连接缝隙带来的阻力，导管内壁做了光滑导流处理，螺旋桨工作时的水流可以顺畅导出，不会在导管内部形成乱流影响推进效率。机身表面的蒙皮采用低阻流线设计，所有检修口盖板都与蒙皮齐平，没有突出的紧固件，空中飞行时减少摩擦阻力，水下航行时也不会产生额外的水动噪声，避免惊扰水下生物，更适合生态观测类的作业场景。
