电感器全自动组装生产设备结构设计

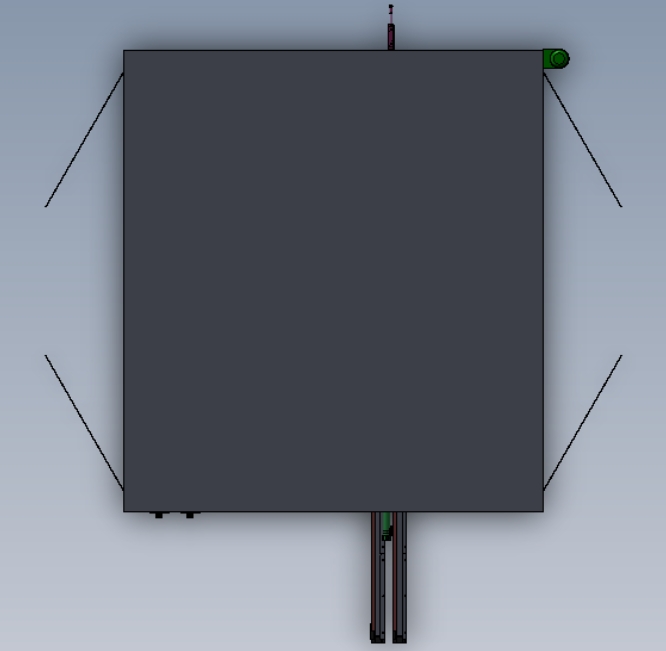

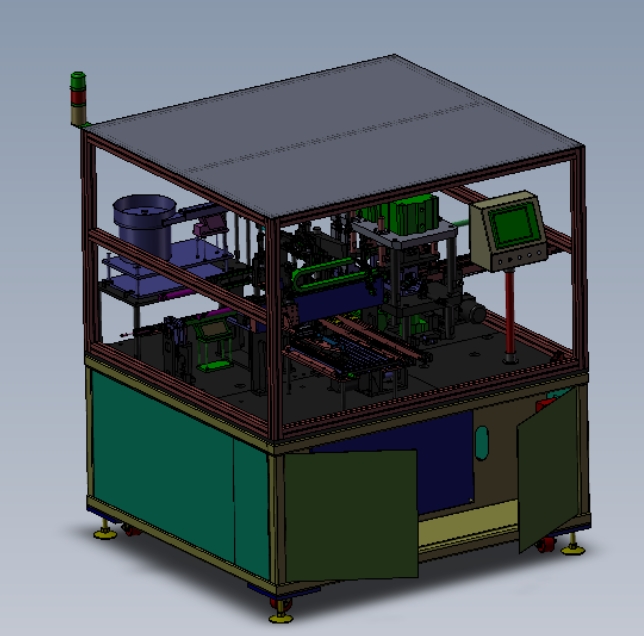

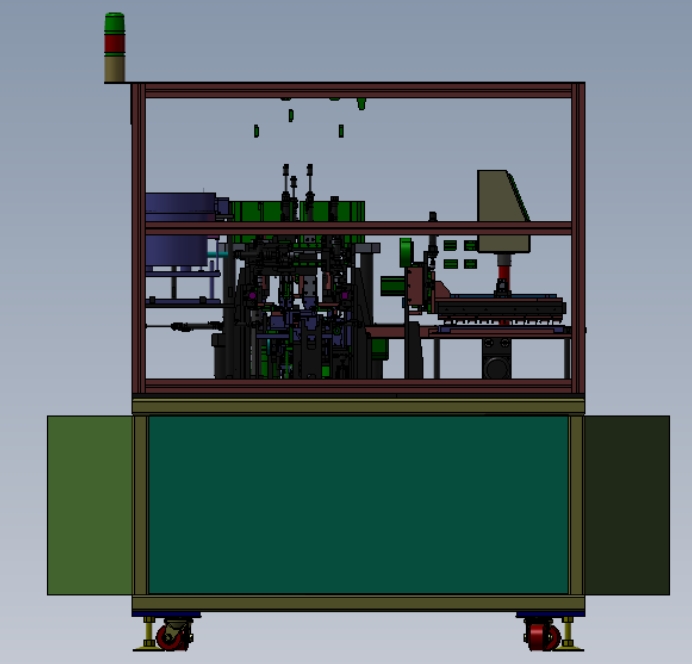

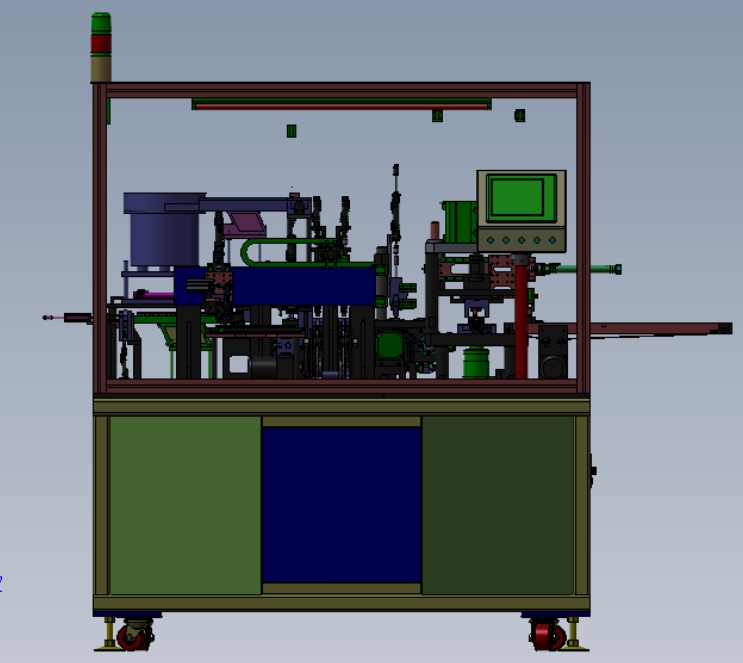

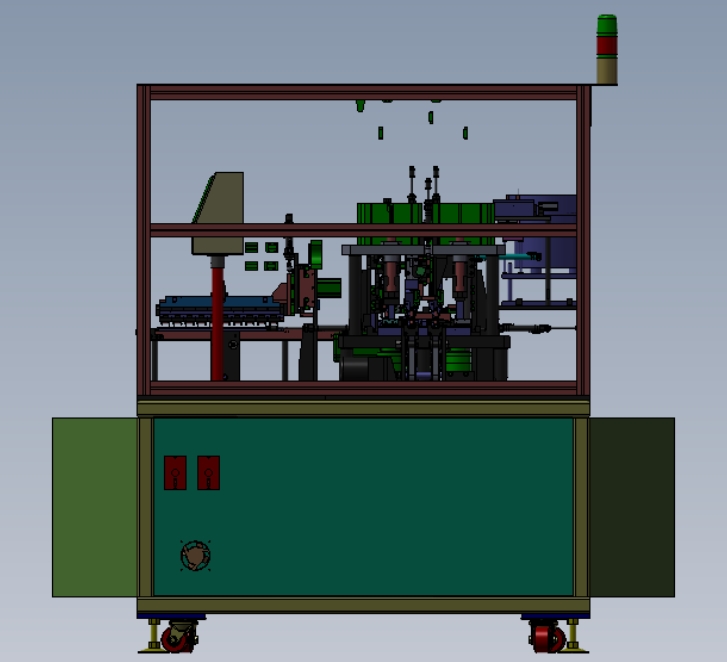

　　在电子元器件批量制造场景中，电感器作为电源管理、信号滤波回路的核心被动元件，其组装精度直接决定成品电气性能与批次一致性，传统人工组装模式下，磁环引脚弯折角度偏差、隔板与底座对位错位、组装压力不均导致的磁环碎裂等问题长期存在，单工位人均日产能不足千件，且人工操作带来的静电损伤风险始终是电感制造环节的品控痛点。这套自动组装设备正是针对片式功率电感、插件电感的全流程组装需求开发，可直接对接前端绕线工序出料端与后端测试包装线，实现从上料至成品出料的全无人化作业。设备整体采用铝型材框架搭配钣金护罩的封闭式结构，底部配置可调脚杯与万向脚轮，安装时仅需保证地面平面度误差不超过2mm/m即可完成调平，整机占地边界约为长1800mm、宽1200mm、高1700mm，护罩顶部预留排风接口可对接车间ESD除尘系统，操作侧设置带安全联锁的开合检修门，非操作面护罩为快拆式结构，方便日常维护时快速接触内部机构。

　　从功能模块布局来看，设备核心作业单元沿输送线流向依次排布：上料中转机构采用振动盘直振送料搭配分料错位结构，分别完成磁环、塑料隔板、金属底座的有序上料，分料工位设置光纤传感器检测缺料、反料状态，出现异常时即时触发停机报警，避免空工位流转导致的撞机风险；磁环引脚调整机构集成引脚校直、弯折、整形工位，通过伺服驱动的仿形压头对磁环引出引脚进行定尺寸弯折，弯折角度公差可控制在±1°以内，引脚长度一致性偏差不超过0.2mm，完全满足后续插件或贴片工序的尺寸要求；插隔板组装机构采用真空吸嘴取料搭配视觉对位结构，取料后先通过CCD检测隔板外形完整性，再根据磁环实际位置动态补偿XY轴偏移量，保证隔板精准卡入磁环与底座的定位槽内，避免硬压导致的隔板开裂；底座组装机构设置压力监测模块，压装过程中实时采集压装力与位移曲线，当压装力超出设定阈值或位移未达标定位置时，自动将不良品分流至NG料盒，杜绝不良品流入下道工序。整套设备的物料流转由组装机械手组件完成，机械手采用伺服直线电机搭配气动夹爪的组合形式，夹爪根据不同物料外形定制仿形夹头，夹取磁环时采用软质聚氨酯接触垫，避免夹伤磁环磁芯外覆的绝缘层，各工位间的流转节拍可根据实际产能需求在3s/件至6s/件区间内调整，最高稳定运行节拍可达4s/件，对应单班8小时产能超过7000件，远高于人工作业效率。

　　设计过程中充分考虑了不同规格电感器的快速换型需求，所有与物料接触的工装夹具均采用快换式安装结构，换型时仅需更换对应夹头、定位座并调用预设的参数程序，即可完成不同型号产品的生产切换，单批次换型时间不超过20分钟；气路与电路走线均采用拖链内置排布，护罩内部设置分层走线槽，动力线与信号线分开布设，避免伺服电机运行时的电磁干扰影响传感器与视觉系统的检测精度；操作端的人机交互界面设置在设备正面斜向支架上，屏幕高度符合人体站立操作视角，界面内可实时显示各工位运行状态、产能统计、故障代码信息，操作人员无需打开护罩即可完成参数调整、手动单步操作等功能。

　　从安装适配性来看，设备预留标准RS485通讯接口，可直接接入车间MES系统实现生产数据上传，供电采用三相五线制380V工业用电，气源要求为0.5-0.7MPa干燥压缩空气，进气端配置三联件完成油水过滤与压力调节，无需额外配套其他辅助设备即可独立运行，可直接适配多数电子元器件制造车间的现有生产环境，有效替代人工完成重复度高、精度要求严的组装作业，降低人工操作带来的品质波动，同时减少人工接触敏感电子元件带来的静电损伤风险，稳定提升电感器成品的组装良率与生产效率。
