家电外壳TOX无铆钉铆接生产线结构

在家电钣金壳体的批量制造环节，外壳拼接的连接强度、外观完整性一直是产线设计的核心考量点，传统点焊、拉铆工艺要么会在工件表面留下焊痕需要后续打磨，要么需要额外投放铆钉耗材增加单件成本，TOX无铆钉铆接技术的落地刚好解决了这一痛点，这套铆接生产线就是针对家电钣金外壳的拼接工序开发的专用自动化连接设备。

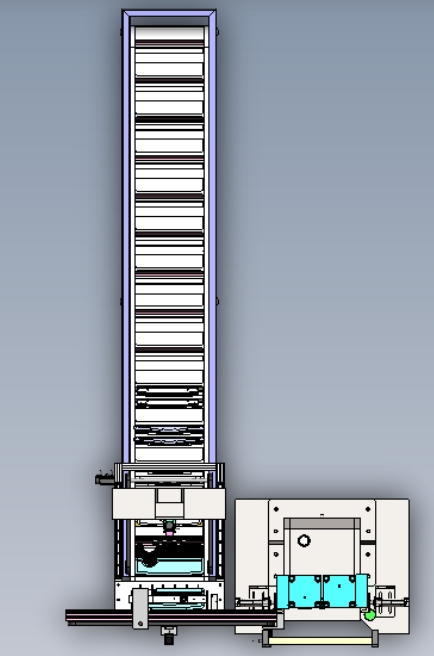

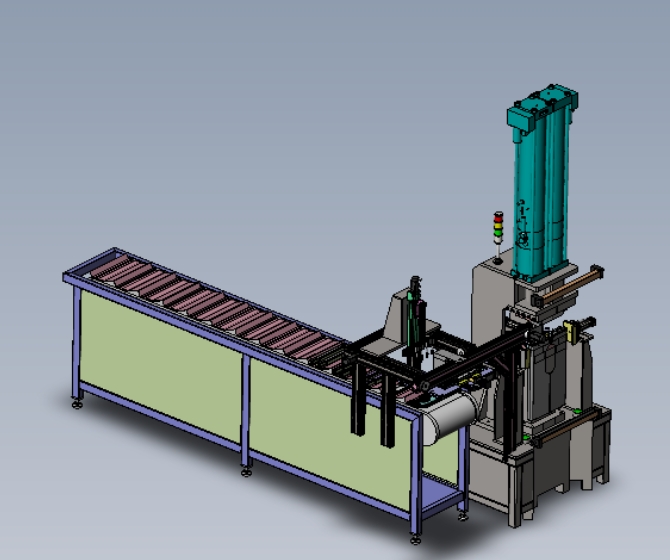

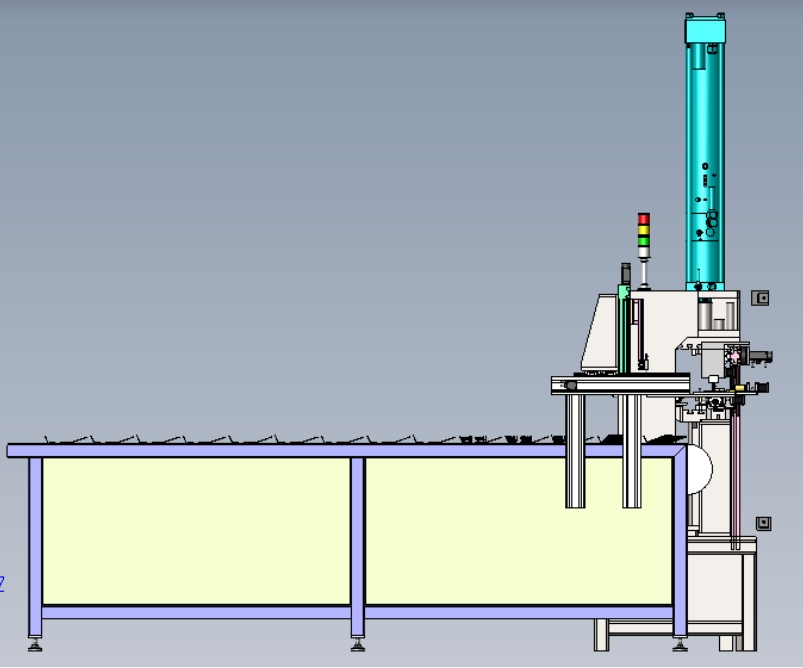

从产线布局来看，整套设备采用长条形卧式工作台作为工件承载基础，工作台面采用分段式铝型材框架搭建，台面上铺设定位工装条，用于承托待铆接的家电外壳钣金散件，工作台长度可适配常见的冰箱侧板、洗衣机外壳等大尺寸钣金件的摆放需求，安装时需要在地面预留与工作台长宽匹配的平整安装区域，设备底部设置可调脚杯，可对工作台水平度进行微调，避免钣金放置时出现翘曲影响铆接精度。

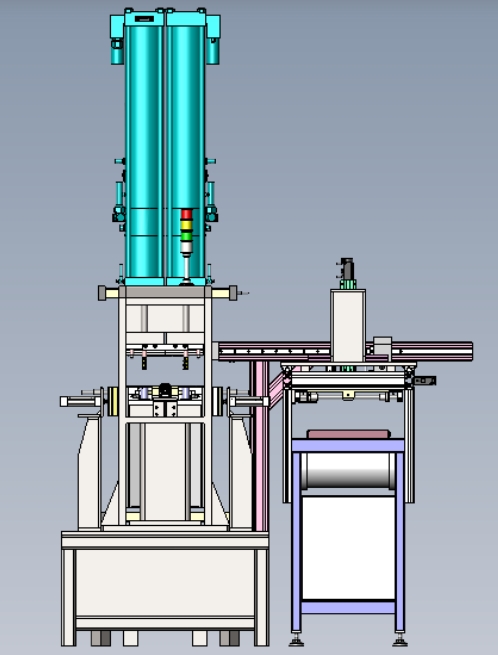

铆接执行单元采用立式安装的冲压缸结构，缸体通过线性导轨挂载在工作台上方的横向移动梁上，可沿工件长度方向做往复移动，冲压缸的行程参数经过匹配调校，刚好满足家电常用0.8-2mm厚度冷轧钢板的铆接墩锻需求，铆接时通过特制模具对上下层板材做冷挤压墩锻，在板材连接处形成互锁的圆点结构，不需要额外添加铆钉，连接点的抗剪、抗扭强度完全满足家电外壳的装配要求，且不会在工件外表面产生凸起或焊痕，省去了后续打磨、补漆的工序。

产线的上料、定位动作通过配套的移载机构完成，移载臂上设置真空吸盘组，可将待拼接的钣金件从侧边料台抓取到工作台定位工装上，定位完成后冲压缸按照预设的点位坐标依次完成各连接点的铆接作业，设备立柱侧部安装三色状态指示灯，可实时反馈设备运行、故障、待料状态，操作侧设置防护光栅，避免人员误入作业区域引发安全事故。

在结构设计阶段，整套设备的受力框架做了针对性的刚度强化，冲压缸安装座采用加厚钢板焊接后去应力处理，避免长期冲压作业产生的震动导致安装座变形，影响铆接点的位置精度；导轨安装面做铣平处理，保证移动过程中冲压缸的垂直度偏差控制在允许范围内，避免铆接时模具偏载导致连接点强度不足。气路、线路全部采用拖链收纳布置，沿移动梁侧边排布，避免移动过程中管线拉扯磨损。

这套铆接线可适配不同规格的家电外壳生产需求，更换对应定位工装和铆接模具后，即可切换不同尺寸、不同板材厚度的工件生产，相比传统的铆接工艺，单件工件的连接作业时间可缩短40%左右，且不需要消耗铆钉耗材，长期批量生产的成本优势十分明显，同时铆接过程无热变形、无飞溅，作业环境更整洁，也减少了后续表面处理的工序投入，在家电钣金制造、机箱机柜加工等薄板连接场景都有很强的适配性。
