LCD玻璃自动取放压紧检测设备结构

在消费电子显示模组生产环节，LCD玻璃完成前段制程后，AOI检测工位长期存在人工作业的痛点：作业员需要手动将裁切、清洗完成的LCD玻璃从料盒取出，摆正放置到检测位，手动调整压紧定位后启动检测，单工位每班次需要配置2名作业员重复取放、对位动作，不仅人工成本高，手动摆放的位置偏差还容易导致AOI检测误判，频繁的取放动作也容易造成LCD玻璃边缘磕碰、表面沾污，直接影响良率。这套LCD自动测试机的结构设计，正是针对该工位的自动化升级需求开发，核心目标是替代人工完成LCD玻璃从输送线到检测位的自动取放、精准定位、压紧固定全流程动作，适配现有LCD模组生产线的节拍要求。

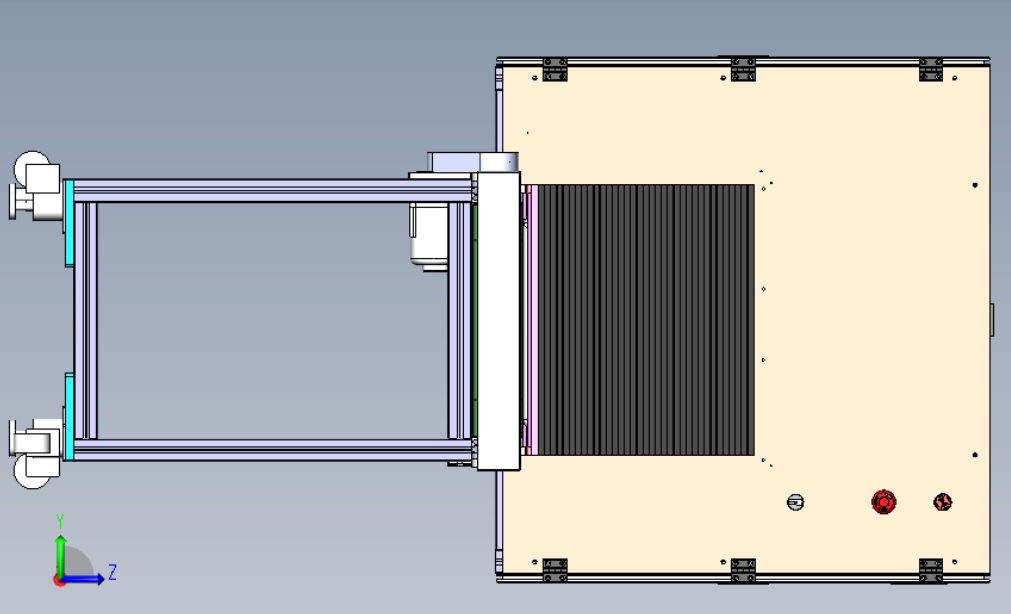

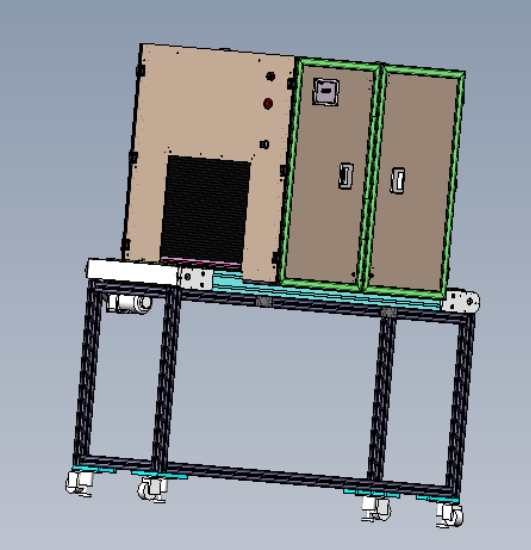

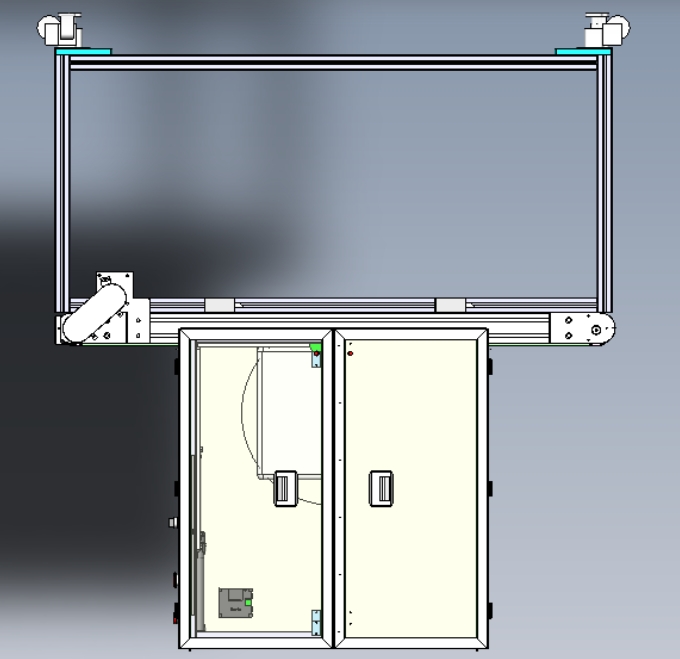

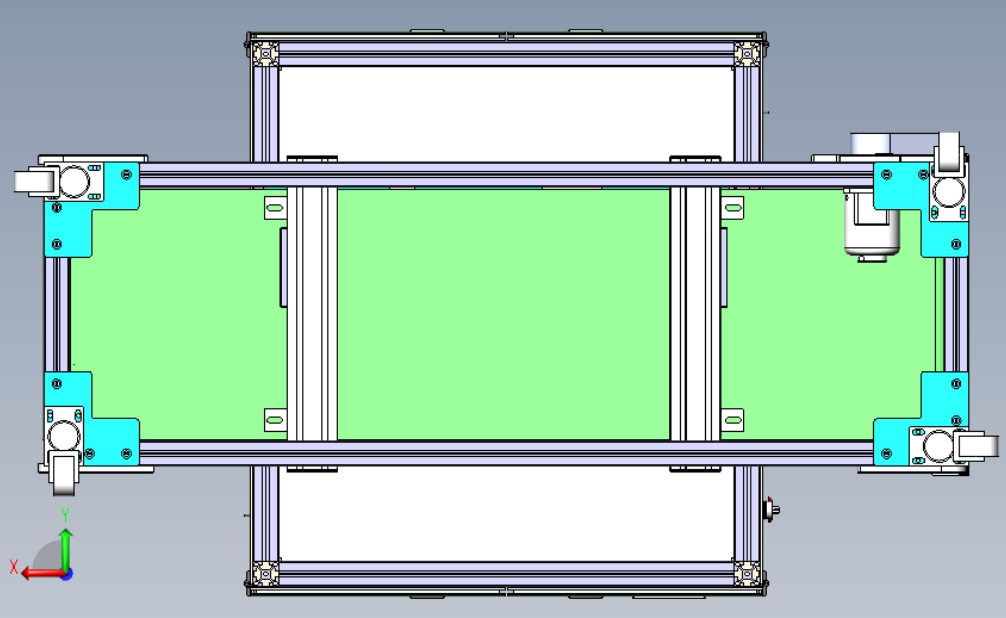

从整体布局来看，设备采用铝型材搭建的分体式机架结构，底部配置可调脚轮与支撑脚杯，方便产线布局调整时的移位与调平，机架整体高度适配现有车间流水线的对接高度，不需要额外改造原有输送线的高度基准。机架上层分为两个功能区域，左侧为检测作业区，预留了AOI检测相机、光源的安装空间，黑色遮光围挡结构可以隔绝车间环境光对检测成像的干扰，保证检测图像的一致性；右侧为电气控制与安全防护区，采用带观察窗的钣金防护门，内部预留了PLC、伺服驱动器、气源处理元件的安装位，防护门配置安全门锁，开门时设备自动暂停运行，避免调试、维护过程中的安全风险。

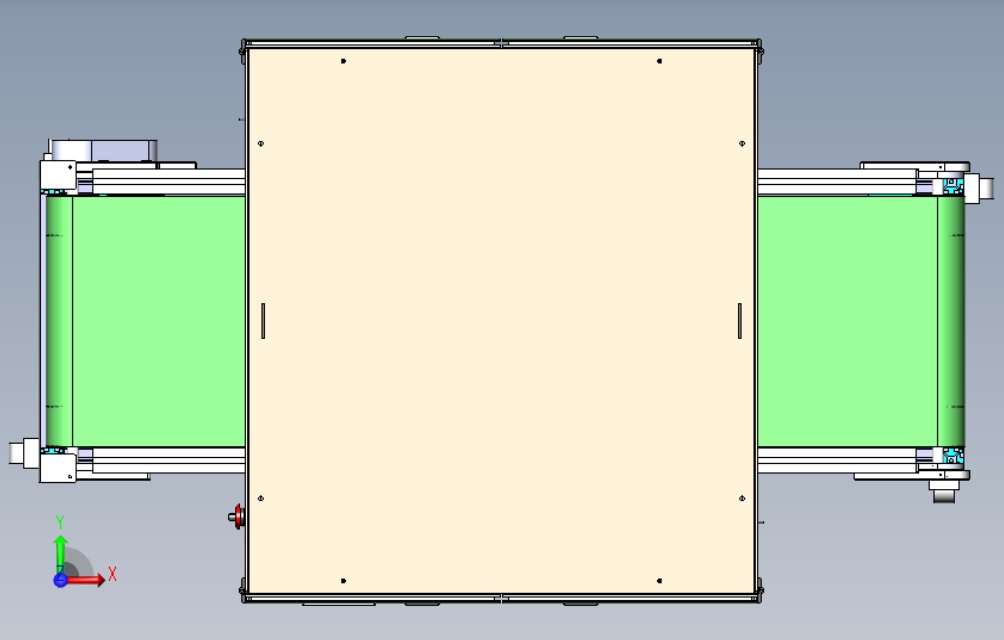

输送机构采用同步带传动结构，带面设置定位挡块，能够承接上游流水线输送过来的LCD玻璃，通过伺服电机驱动实现精准步进送料，将LCD玻璃输送到取料位后，由取料机构完成玻璃的拾取。取料机构采用真空吸附方案，吸附头配置硅胶吸盘，避免接触LCD玻璃表面时造成划伤，吸附回路配置真空压力传感器，检测到吸附成功后才会执行后续移位动作，防止取料过程中玻璃掉落破损。移位结构采用直线导轨搭配伺服滑台，重复定位精度控制在±0.05mm以内，能够将拾取的LCD玻璃精准放置到检测工装位，放置完成后，压紧机构自动动作，采用软质压头对LCD玻璃边缘进行压紧固定，避免检测过程中玻璃移位导致的检测偏差，压头的压紧力可通过调压阀调整，适配不同厚度、不同尺寸的LCD玻璃检测需求，不会因为压力过大造成玻璃碎裂。

设计过程中充分考虑了设备的兼容性，检测工装位采用快换结构设计，更换不同规格的定位工装即可适配不同尺寸的LCD玻璃产品，不需要对整体结构进行大规模改动，能够覆盖消费电子领域常用的3.5寸到15.6寸LCD屏的检测需求。设备的气路、线路全部采用拖链内置排布，避免运动过程中管线拉扯磨损，外露的运动部件全部配置安全防护挡板，符合车间设备的安全规范。对接上游流水线的位置设置了来料检测传感器，当检测到来料时设备才启动取料动作，没有来料时设备处于待机状态，降低不必要的能耗。

从安装边界来看，设备整体占地长度约1.8米，宽度约0.9米，高度约1.6米，不需要占用过大的车间空间，现有产线的人工检测工位不需要进行大规模改造即可替换安装，设备的气源接口、电源接口都设置在机架后侧底部，方便与车间现有公辅设施对接。设备的操作面板设置在防护门侧面，作业员可以方便地调整运行参数、切换手动自动模式，日常维护时只需要打开防护门即可接触到所有电气元件与传动部件，不需要拆解整体机架结构，降低后期维护的难度。

相较于传统的人工作业模式，这套设备的结构设计充分考虑了显示面板行业的生产特性，所有与LCD玻璃接触的部件都采用防静电、软质材料，避免静电击穿、表面划伤等问题，运动节拍可以根据上游产线的速度进行调整，最快节拍可以达到每片3秒，完全满足中高速LCD模组生产线的检测工位需求，能够有效降低人工成本，减少人工操作带来的良率损失，提升检测环节的一致性与稳定性。
